Wyciągnięcia po ścieżce i wyciągnięcia cienkościenne po ścieżce

Boss and Thin Boss Sweeps

Wyciągnięcia po ścieżce (Boss Sweeps) i wyciągnięcia cienkościenne po ścieżce (Thin Boss Sweeps) tworzą materiał wzdłuż ścieżki. Ilość i rozmiar utworzonego materiału zależą od rozmiaru i kształtu profilu prowadzonego wzdłuż ścieżki.

Jak utworzyć wyciągnięcie po ścieżce

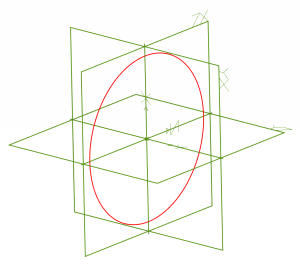

Utwórz profil szkicu, który definiuje przekrój wyciągnięcia po ścieżce. Profil musi być zamknięty i nie może przecinać samego siebie.

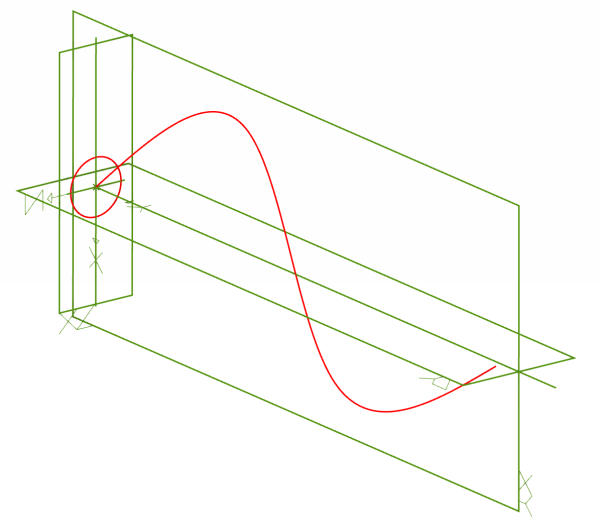

Wybierz płaszczyznę, na której zostanie utworzona ścieżka, i utwórz na niej szkic, który nie przecina samego siebie. Można użyć więcej niż jednego profilu ścieżki, o ile ścieżka jest ciągła.

Ścieżka musi zaczynać się na płaszczyźnie, na której utworzono główny profil szkicu wyciągnięcia, lub przechodzić przez nią.

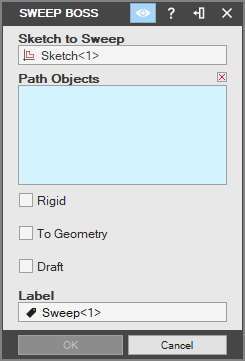

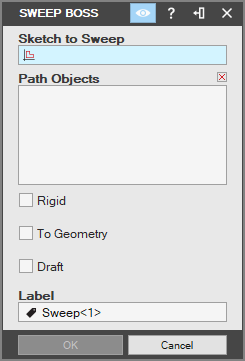

Wybierz narzędzie „Wyciągnięcie po ścieżce” (Sweep Boss) z grupy „Wyciągnięcia (dodanie materiału)” (Boss (Add Material)) na karcie „Modelowanie części” (Part Modeling). Przestrzeń robocza przełączy się na widok izometryczny i zostanie wyświetlone okno „Wyciągnięcie po ścieżce”.

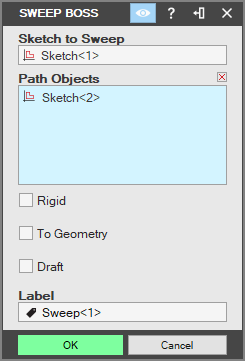

Zaznacz w przestrzeni roboczej szkic z zamkniętym profilem, który zdefiniuje profil wyciągnięcia, jako „Szkic do ścieżki” (Sketch to Sweep).

Ten szkic, razem ze ścieżką, można zaznaczyć w przestrzeni roboczej lub w „Drzewie projektu” (Design Explorer).

Kliknij pole „Elementy ścieżki” (Path Objects) i zaznacz szkice lub krawędzie definiujące ścieżkę.

Wybierz „Typ” (Sweep Type). „Szkic do ścieżki” można poprowadzić wzdłuż całej ścieżki („Ścieżka”, Entire Path; domyślnie) lub „Do geometrii” (To Geometry; pole wyboru).
Jeśli wybrano „Do geometrii”, zaznacz w obszarze roboczym istniejącą płaszczyznę, lico lub powierzchnię. Można ustawić wartość „Geometria odsunięcia” (Geometry Offset), aby utworzyć odstęp między celem a końcem operacji wyciągnięcia po ścieżce.
Zaznacz pole wyboru „Sztywny” (Rigid), aby profil przez cały czas wyciągnięcia pozostawał równoległy do płaszczyzny szkicu profilu.
W razie potrzeby wpisz „Kąt pochylenia” (Draft Angle).
W razie potrzeby wpisz „Nazwę” (Label). Będzie to nazwa operacji w „Drzewie projektu”.

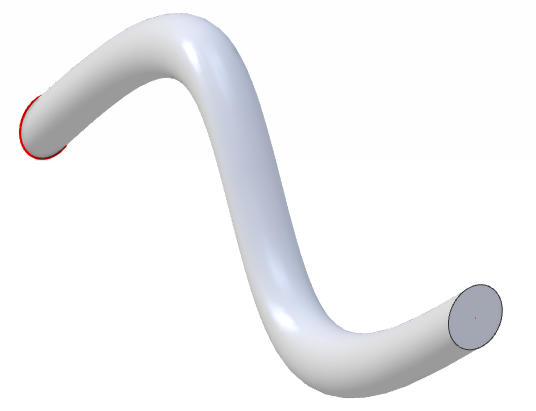

Kliknij przycisk „OK”. W przestrzeni roboczej zostanie utworzona część.

Jak utworzyć wyciągnięcie cienkościenne po ścieżce

Utwórz profil szkicu, który definiuje przekrój wyciągnięcia po ścieżce. Profil może być otwarty, ale nie może przecinać samego siebie.

Wybierz płaszczyznę, na której zostanie utworzona ścieżka, i utwórz na niej szkic, który nie przecina samego siebie. Można użyć więcej niż jednego profilu ścieżki, o ile ścieżka jest ciągła.

Ścieżka musi zaczynać się na płaszczyźnie, na której utworzono główny profil szkicu wyciągnięcia, lub przechodzić przez nią.

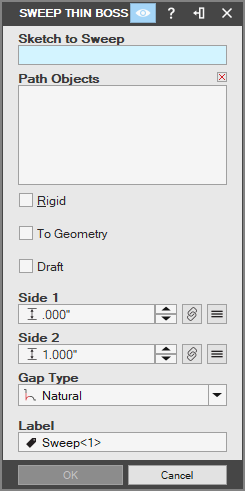

Wybierz narzędzie „Wyciągnięcia cienkościenne po ścieżce” (Thin Sweep Boss) z grupy „Wyciągnięcia (dodanie materiału)” na karcie „Modelowanie części”. Przestrzeń robocza przełączy się na widok izometryczny i zostanie wyświetlone okno „Wyciągnięcia cienkościenne po ścieżce” (Sweep Thin Boss).

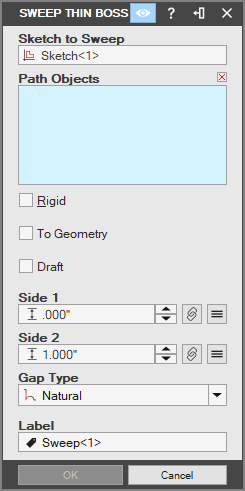

Zaznacz w przestrzeni roboczej szkic z zamkniętym profilem, który zdefiniuje profil wyciągnięcia, jako „Szkic do ścieżki”.

Ten szkic, razem ze ścieżką, można zaznaczyć w przestrzeni roboczej lub w „Drzewie projektu”.

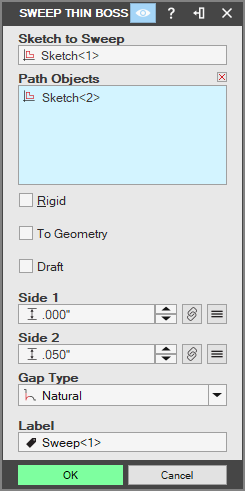

Kliknij pole „Elementy ścieżki” i zaznacz szkice lub krawędzie definiujące ścieżkę.

Wybierz „Typ”. „Szkic do ścieżki” można poprowadzić wzdłuż całej ścieżki („Ścieżka”) lub „Do geometrii”.
Jeśli wybrano „Do geometrii”, zaznacz w obszarze roboczym istniejącą płaszczyznę, lico lub powierzchnię. Można ustawić wartość „Geometria odsunięcia”, aby utworzyć odstęp między celem a końcem operacji wyciągnięcia po ścieżce.
Jeśli wybrano „Ścieżka”, zaznacz pole wyboru „Sztywny”, aby profil przez cały czas wyciągnięcia pozostawał równoległy do płaszczyzny szkicu profilu.
W razie potrzeby wpisz „Kąt pochylenia”.
W razie potrzeby wpisz „Nazwę”. Będzie to nazwa operacji w „Drzewie projektu”.

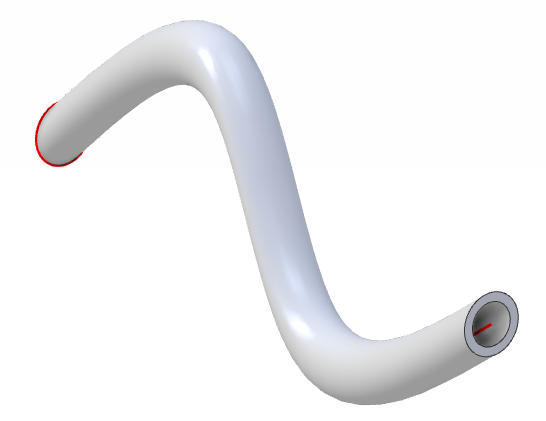

Kliknij przycisk „OK”. W przestrzeni roboczej zostanie utworzona część.
