Relacje równości

Equal Constraints

Relacje równości można stosować do elementów, aby wymusić ich jednakowe rozmiary.

Jak ręcznie utworzyć relację równości

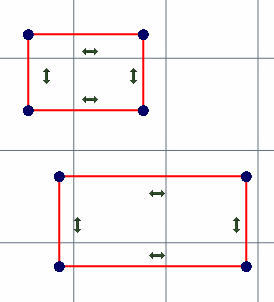

• Wybierz narzędzie „Relacja równości” (Equal Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz też nacisnąć klawisz Alt na klawiaturze i na pasku narzędzi przejść do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Równość” (Equal). Upewnij się, że w obszarze roboczym znajdują się co najmniej dwa elementy. W tym przykładzie są to dwa prostokątne elementy.

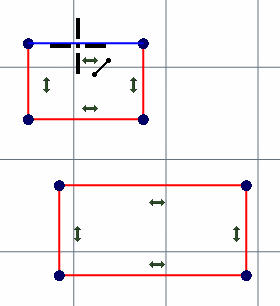

• Najpierw wybierz krawędź jednego z prostokątnych elementów.

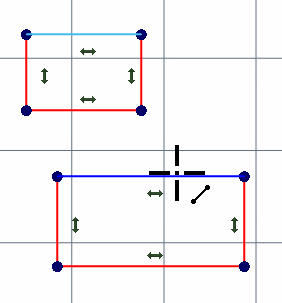

• Wybierz krawędź drugiego prostokątnego elementu, aby powiązać ją z wcześniej wybraną krawędzią.

• Długość drugiej krawędzi zostanie zrównana z długością wcześniej wybranej krawędzi i zostanie utworzona relacja równości.

Jak automatycznie utworzyć relację równości

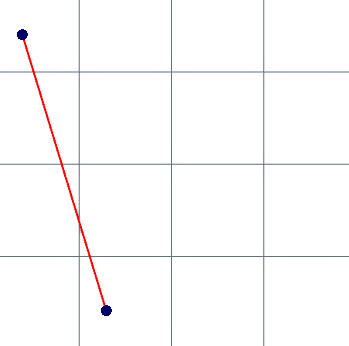

• Wybierz narzędzie „Linia” (Line) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” i utwórz linię.

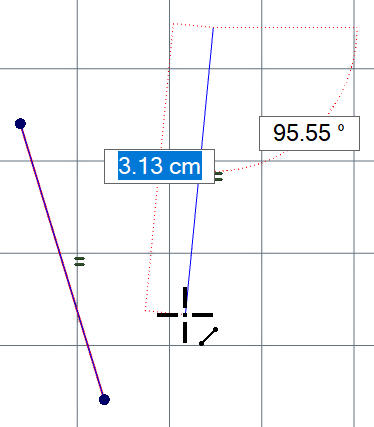

• Rozpocznij rysowanie drugiej linii w pobliżu wcześniej utworzonej linii. Przesuwaj kursor myszy, aż zostanie wyświetlona ikona relacji „Równość”. W tym przykładzie zostają utworzone zarówno relacja „Równość”, jak i relacja „Równoległość” (Parallel).

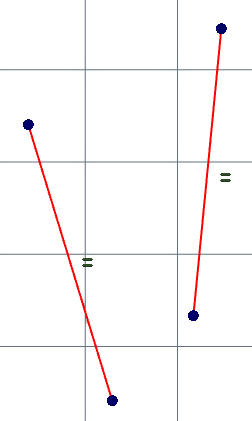

• Kliknij, aby zakończyć rysowanie linii. Relacja równości zostanie utworzona automatycznie.

---

Oryginał: Equal Constraints
