Dane segmentu
Segment Data
Dane segmentu są dostępne w widokach „Rzutowanie” (Standard Views) na rysunku 2D. Segmenty powstają w miejscu, w którym krawędź zmienia się z linii widocznej w linię ukrytą. Gdy widok działa w „Trybie precyzyjnym” (Standard Mode), segmenty te można wymiarować oddzielnie. Większość użytkowników zazwyczaj nie korzysta z danych segmentów, ponieważ zwykle nie należą one do standardowych praktyk opracowywania dokumentacji.
Dane segmentu w widokach szkicowych i cieniowanych

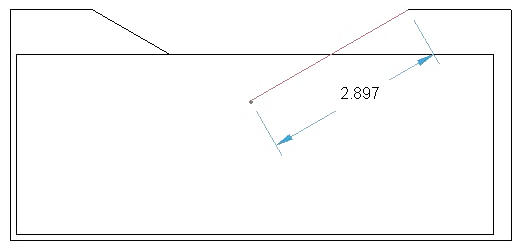

Dział zatytułowany „Dane segmentu w widokach szkicowych i cieniowanych”W „Trybie widoku szkicowego” (Draft View Mode) i „Trybie widoku cieniowanego” (Shaded View Mode) linię należy zwymiarować jednocześnie na całej jej długości. Segmentów widocznych i ukrytych nie można wymiarować oddzielnie.
Dane segmentu w widokach „Rzutowanie”

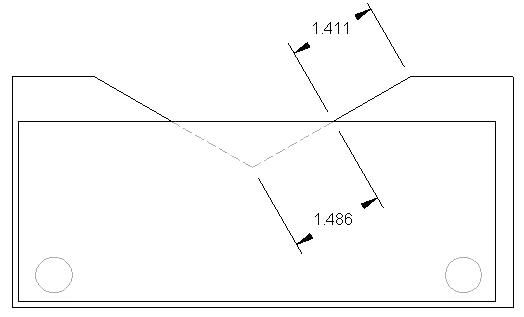

Dział zatytułowany „Dane segmentu w widokach „Rzutowanie””W „Trybie widoku precyzyjnego” (Standard View Mode) segmenty można wymiarować oddzielnie. W tym przypadku zarówno widoczna, jak i ukryta część linii zostały zwymiarowane oddzielnie.
