Relacje symetrii

Symmetric Constraints

Relacje symetrii można stosować w celu określenia symetrycznej zależności między figurami. Po zastosowaniu relacji symetrii figury zostaną rozmieszczone symetrycznie po przeciwnych stronach linii odniesienia. Jeśli relacja symetrii zostanie zastosowana do okręgów lub elips, promień drugiego zaznaczonego okręgu lub drugiej zaznaczonej elipsy zostanie dopasowany do promienia pierwszego zaznaczonego okręgu lub pierwszej zaznaczonej elipsy.

Jak ręcznie utworzyć relację symetrii

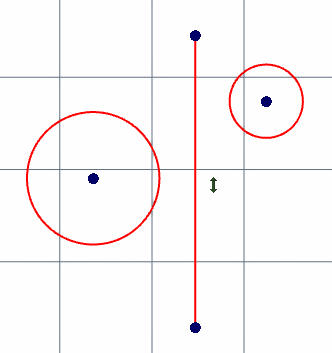

Wybierz narzędzie „Relacja symetrii” (Symmetric Constraint) z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisz Alt i przejść na pasku narzędzi do pozycji „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Symetria” (Symmetric). Upewnij się, że w obszarze roboczym znajdują się co najmniej dwa okręgi lub dwie elipsy oraz linia albo linia odniesienia, która zostanie użyta jako oś symetrii. W tym przykładzie znajdują się dwa okręgi i linia.

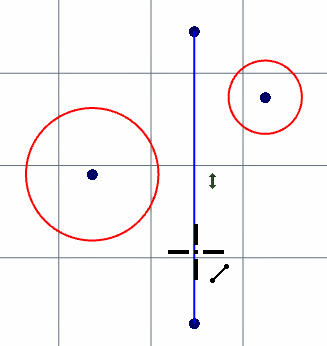

Najpierw zaznacz linię, która ma zostać użyta jako oś symetrii.

Zaznacz jeden z okręgów. Każdy okrąg lub każda elipsa zaznaczone później będą używać tego okręgu jako elementu nadrzędnego w relacji symetrii.

Kliknięcie węzła zamiast samego okręgu spowoduje symetryczne rozmieszczenie węzłów, ale nie zmieni rozmiaru okręgów.

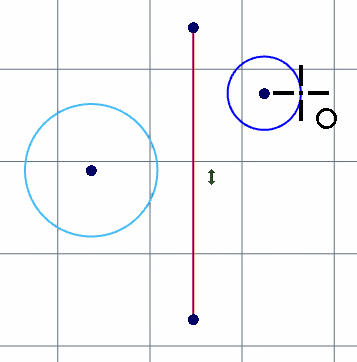

Kliknij drugi okrąg, aby powiązać go relacją z wcześniej zaznaczonym okręgiem.

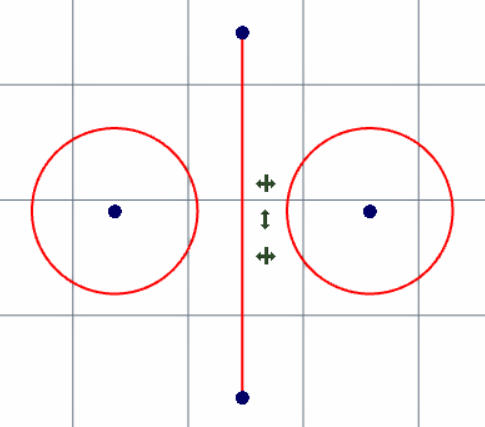

Oba okręgi będą teraz rozmieszczone symetrycznie i będą miały ten sam rozmiar, a zaznaczona linia będzie używana jako oś symetrii.

Oryginał: Symmetric Constraints
