Zaokrąglenia i fazy na szkicach

Fillets and Chamfers on Sketches

Zaokrąglenia (Fillets) i fazy (Chamfers) można tworzyć na dwa różne sposoby: w obrębie szkicu albo za pomocą poleceń „Zaokrąglenie” (Fillet) lub „Faza” (Chamfer) na operacji. Zazwyczaj do zaokrąglania i fazowania modelu używa się operacji. Zaokrąglenia i fazy na szkicu powinny być stosowane tylko wtedy, gdy zaokrąglenie lub faza jest zasadniczym elementem projektu i nie będzie się zmieniać. Choć zaokrąglenia i fazy na szkicu można w razie potrzeby zmieniać, zmiana zaokrągleń i faz wykonanych na operacjach jest łatwiejsza, szybsza i mniej podatna na błędy.

Zaokrąglenia i fazy na szkicu a na operacji

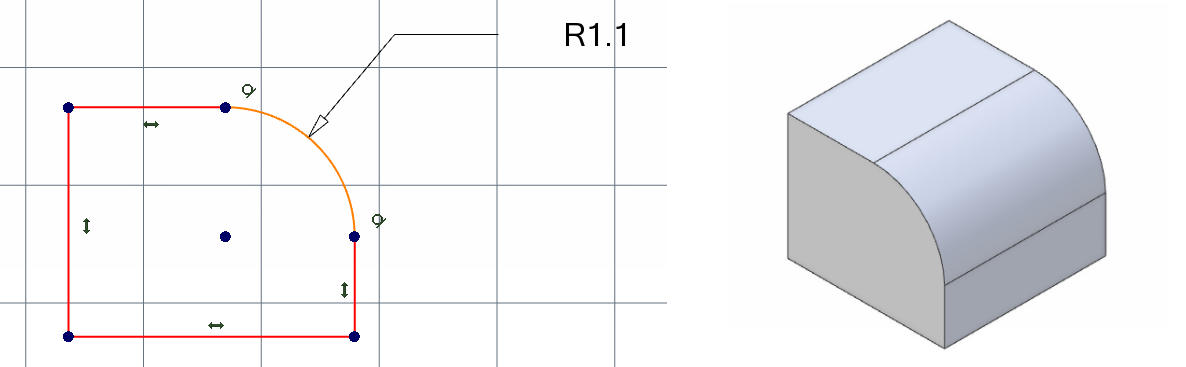

W tym przykładzie zaokrąglenie jest utworzone bezpośrednio na szkicu.

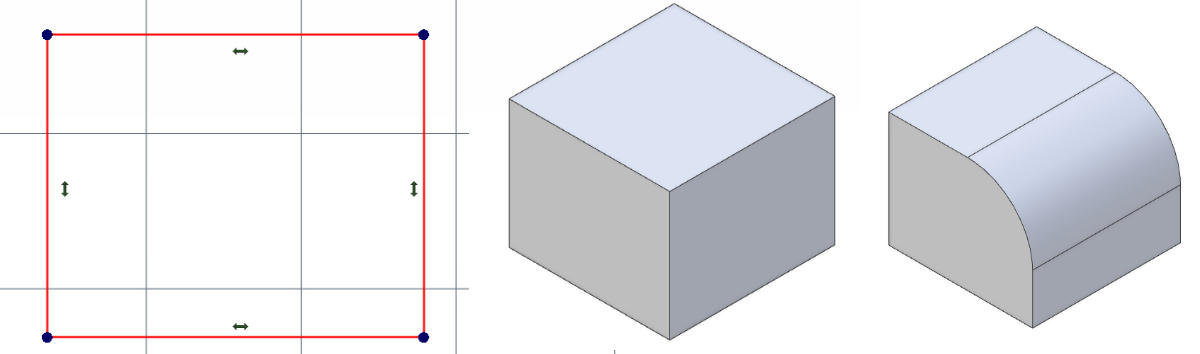

W tym przykładzie zaokrąglenie jest utworzone na samej operacji. Ta metoda jest szybsza i wydajniejsza niż tworzenie zaokrąglenia na szkicu.

Jak utworzyć zaokrąglenie szkicu 2D

Operacja zaokrąglenia 2D wstawia zaokrąglony narożnik albo zaokrągla istniejący narożnik na profilach 2D. Zaokrąglenia 2D można tworzyć na prostokątach lub wstawiać między dwiema liniami.

Wybierz narzędzie „Zaokrąglenie szkicu” (Fillet Sketch) z grupy „Narzędzia szkicu” (Sketch Tools) na karcie „Szkicowanie 2D” (2D Sketching).
Wprowadź wartość „Promień” (Radius) łuku tworzonego zaokrąglenia.
Kliknij dwa profile, które mają zostać zaokrąglone.

Muszą istnieć dwa profile lub prostokąt. Zaokrąglenie wymaga, aby dwa profile (linie, łuki, krzywe składane) miały wspólny punkt przecięcia. Profili stycznych nie można zaokrąglić.

Kliknij przycisk „Zatwierdź” (Apply).
Kontynuuj zaznaczanie profili do zaokrąglenia albo kliknij przycisk „Zamknij” (Close), aby zakończyć pracę z narzędziem „Zaokrąglenie szkicu”.

Kolejne zaokrąglenia o średnicy równej średnicy pierwszego zaokrąglenia nie będą wymiarowane. Zamiast tego automatycznie zostanie umieszczone wiązanie równości.

Jak utworzyć fazę szkicu 2D

Operacja fazy 2D wstawia płaski narożnik na profilach 2D. Fazy 2D można tworzyć za pomocą dwóch linii.

Wybierz narzędzie „Faza” (Fillet Chamfer) z grupy „Narzędzia szkicu” na karcie „Szkicowanie 2D”.
Zaznacz dwie linie do sfazowania.
Ustaw wartość „Odległość” (Distance) fazy.
Kliknij przycisk „Zatwierdź”.

Przycisk „Zatwierdź” będzie niedostępny, jeśli wartość odległości jest zbyt duża.

Kontynuuj zaznaczanie linii do sfazowania albo kliknij przycisk „Zamknij”, aby zakończyć pracę z narzędziem „Faza”.

Można utworzyć wiele faz, ale jednocześnie można sfazować tylko dwie linie.

Oryginał: Fillets and Chamfers on Sketches
