Wpływ kierunku normalnej przy wyciąganiu po profilach do punktu

Effect of Normal Direction When Lofting to a Point

Podczas wyciągania po profilach (lofting) do przekroju w postaci punktu z kontrolą styczności normalna dla przekroju punktowego jest określana w następujący sposób:

Dla punktów opartych na szkicu (tzn. szkicu 2D zawierającego pojedynczy węzeł) używana jest normalna płaszczyzny szkicu.
Dla punktów odniesienia opartych na węzłach szkicu (tzn. z menu Szkic | Wstaw | Punkt) używana jest normalna płaszczyzny szkicu.
Dla punktów odniesienia niezwiązanych ze szkicem, sąsiadujących z przekrojem w postaci szkicu lub z przekrojem w postaci lica płaskiego, używana jest normalna sąsiedniego przekroju.
Dla punktów odniesienia niezwiązanych ze szkicem, sąsiadujących z przekrojem w postaci lica niepłaskiego, używany jest wektor od środka ciężkości lica do punktu odniesienia.

Wpływ normalnej przekroju punktowego pokazano poniżej.

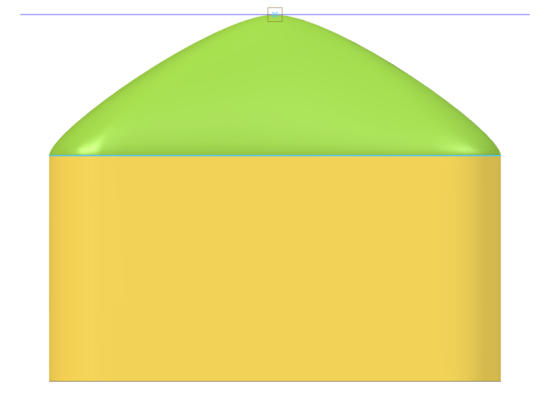

Punkt normalny skierowany w górę

Przykład pokazujący wpływ użycia normalnej punktu skierowanej w górę.

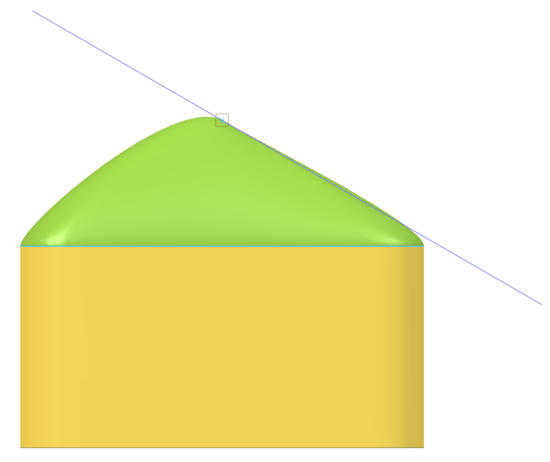

Punkt normalny odchylony o 30 stopni w prawo

Przykład pokazujący wpływ użycia normalnej punktu odchylonej o 30 stopni w prawo.

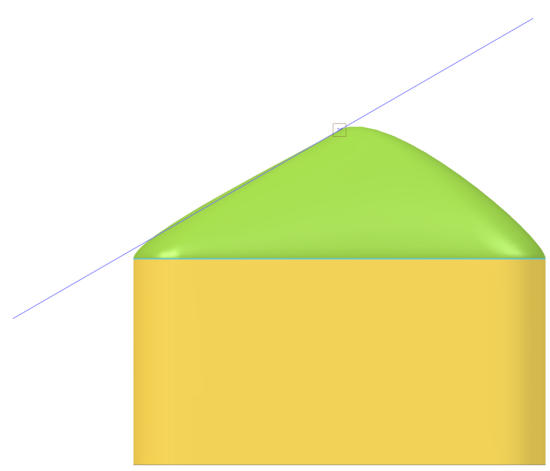

Punkt normalny odchylony o 30 stopni w lewo

Przykład pokazujący wpływ użycia normalnej punktu odchylonej o 30 stopni w lewo.
