Wyciągnięcie po profilach z prowadnicą środkową
Loft with Centerline Guide
W niektórych przypadkach może być konieczne użycie prowadnicy środkowej („Linia środkowa”, Centerline Guide), aby osiągnąć zamierzony efekt projektowy wyciągnięcia po profilach (loft). W poniższych przykładach widać, że niewielkie zmiany parametrów w oknie wyciągnięcia mogą powodować duże zmiany w modelu. Przy tworzeniu wyciągnięcia z prowadnicą środkową wszystkie przekroje muszą być prostopadłe do linii środkowej.
Aby upewnić się, że szkice przekrojów są prostopadłe do linii środkowej, użyj narzędzia „Wstaw płaszczyznę wzdłuż szkicu” (Plane along a Sketch)

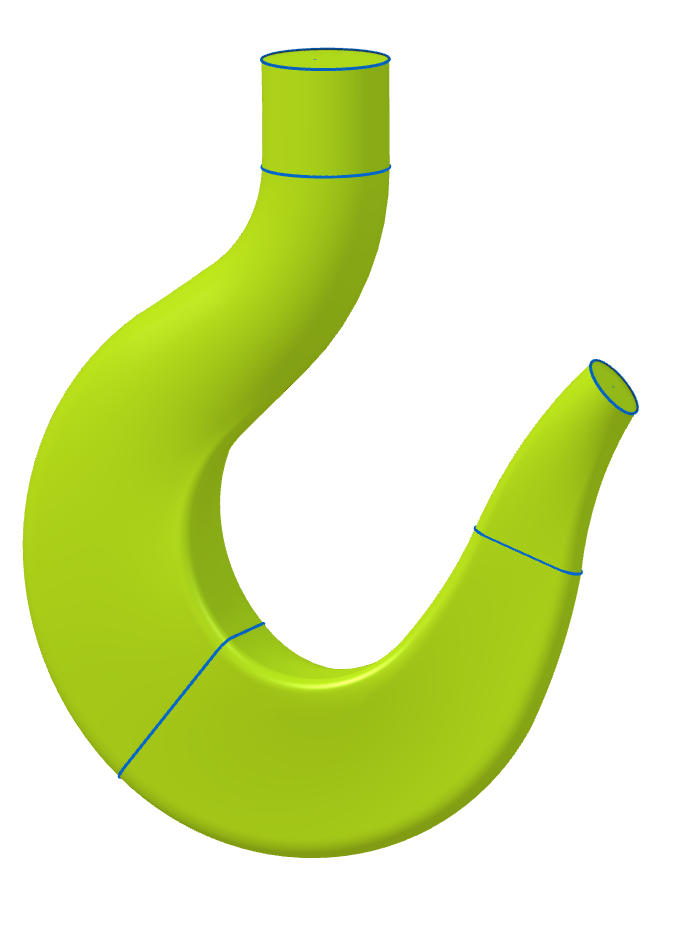

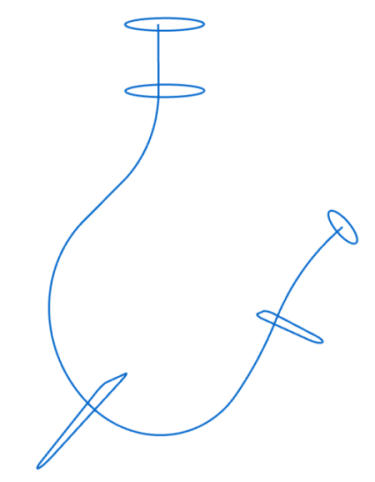

Przekroje wejściowe i prowadnica środkowa

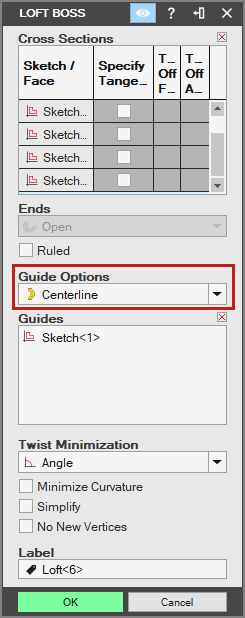

Dział zatytułowany „Przekroje wejściowe i prowadnica środkowa”Dla opcji „Prowadnice” (Guides) wybrano „Linia środkowa”.

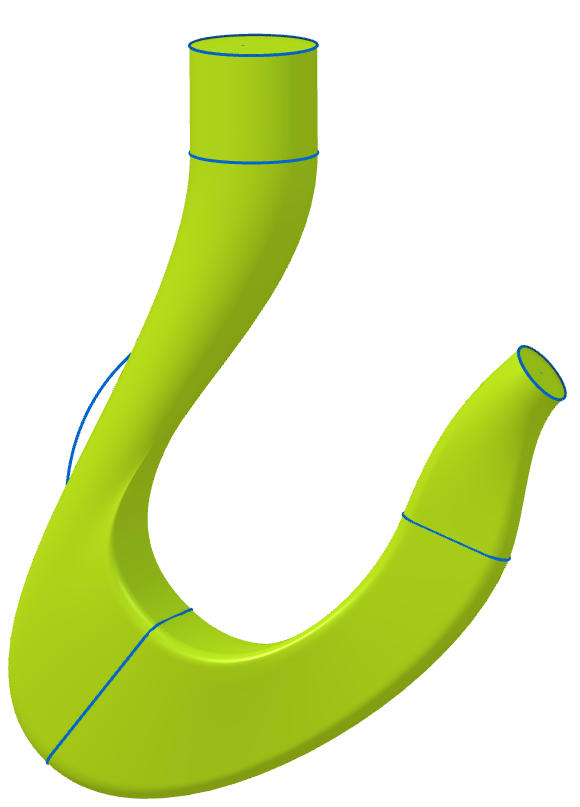

Wyciągnięcie po profilach z użyciem prowadnicy jako ścieżki stycznej

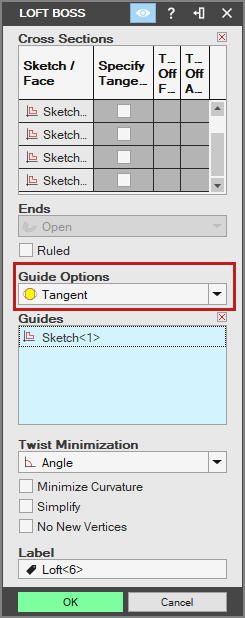

Ta sama krzywa prowadząca, dla której w opcji „Prowadnice” wybrano „Styczność” (Tangent).

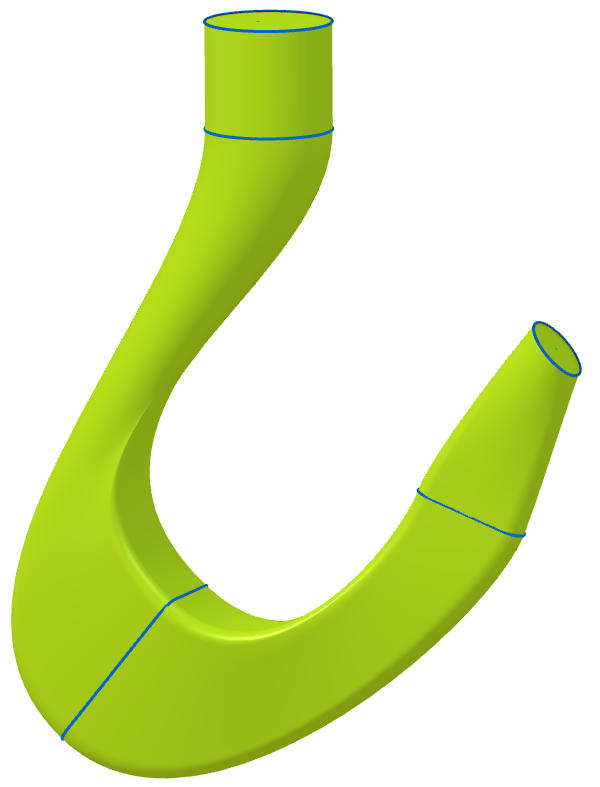

Wyciągnięcie po profilach bez prowadnicy z użyciem kontroli styczności

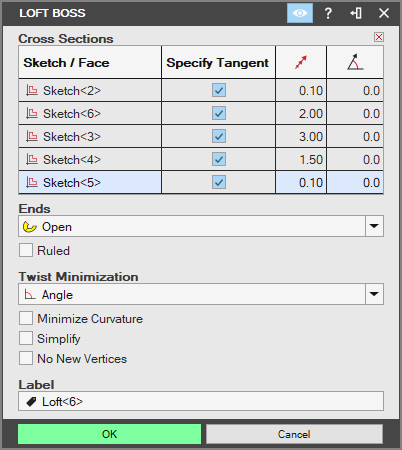

Ta sama krzywa prowadząca, dla której w opcji „Prowadnice” wybrano „Brak” (None), z wprowadzonymi wartościami „Wartość styczności” (Tangent Magnitude).
Jeśli wybierzesz „Brak”, pole „Opcje prowadnicy” (Guide Options) zniknie. Jeśli zmienisz zdanie i będziesz musiał dodać krzywą prowadzącą, musisz usunąć wyciągnięcie i utworzyć nowe, aby zdefiniować prowadnicę.
Oryginał: Loft with Centerline Guide
