Tworzenie wzorów sterowanych ścieżką
Creating Path-Driven Patterns

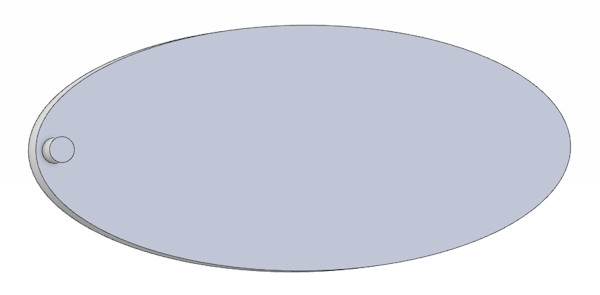

Podczas tworzenia wzoru operacji sterowanego ścieżką (Path-Driven Feature Pattern) wzór jest określany przez zaznaczoną krawędź lub krawędzie.
Jak utworzyć wzór sterowany ścieżką
Dział zatytułowany „Jak utworzyć wzór sterowany ścieżką”

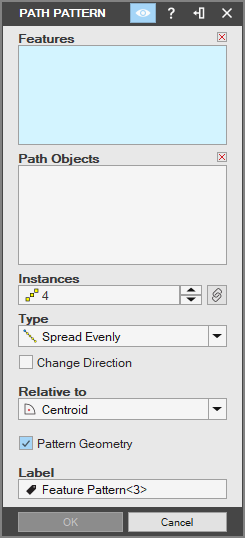

- Wybierz narzędzie „Wzór operacji po ścieżce” (Path Feature Pattern) z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wzór operacji po ścieżce”.

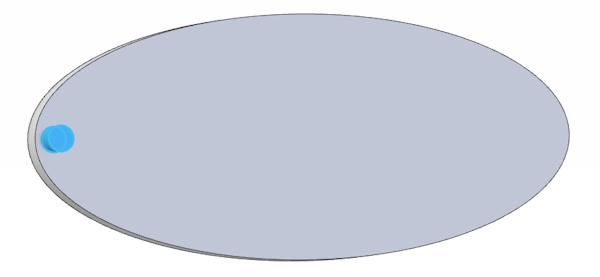

- Kliknij operację w polu „Operacje do Wzoru” (Features to Pattern).

-

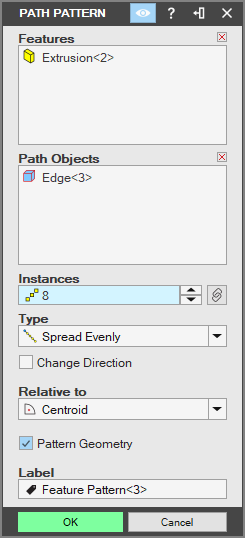

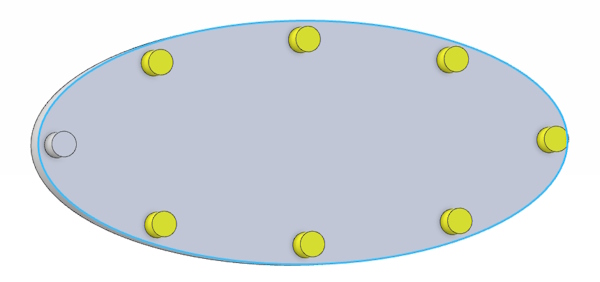

Zaznacz krawędź, która posłuży jako ścieżka wzoru, i ustaw „Instancje” (Instances) dla operacji we wzorze. „Odstęp” (Spacing) można ustawić jako określony rozkład odległości między operacjami albo jako równomierne rozmieszczenie na całej długości ścieżki.
-
Kierunek wzoru możesz zmienić, klikając „Zmień kierunek” (Change Direction); możesz też zmienić punkt odniesienia ze „Środka ciężkości” (Centroid) na wybrany przez siebie punkt (nie pokazano).

-
W razie potrzeby wprowadź nazwę w polu „Nazwa” (Label). Będzie to nazwa operacji w „Drzewie projektu” (Design Explorer).
-

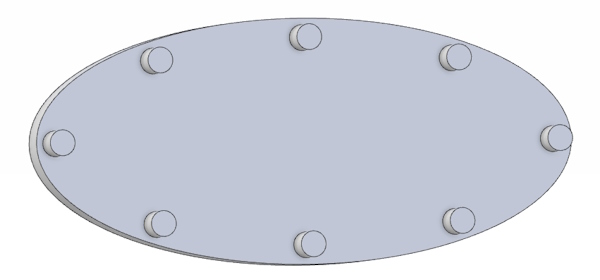

Kliknij przycisk „OK”, aby zatwierdzić wzór.

Wykonywanie wzorów operacji „Do geometrii”
Dział zatytułowany „Wykonywanie wzorów operacji „Do geometrii””Podczas wykonywania wzoru operacji (np. wyciągnięcia) ustawionej „Do geometrii” (To Geometry) możesz odznaczyć pole wyboru „Wzór Geometrii” (Pattern Geometry), a wzór będzie podążał za parametrem ustawionym dla operacji, zamiast tworzyć dokładne kopie istniejącej operacji. Jest to szczególnie pomocne przy wykonywaniu wzoru operacji wzdłuż nieregularnej geometrii, jak pokazano poniżej.

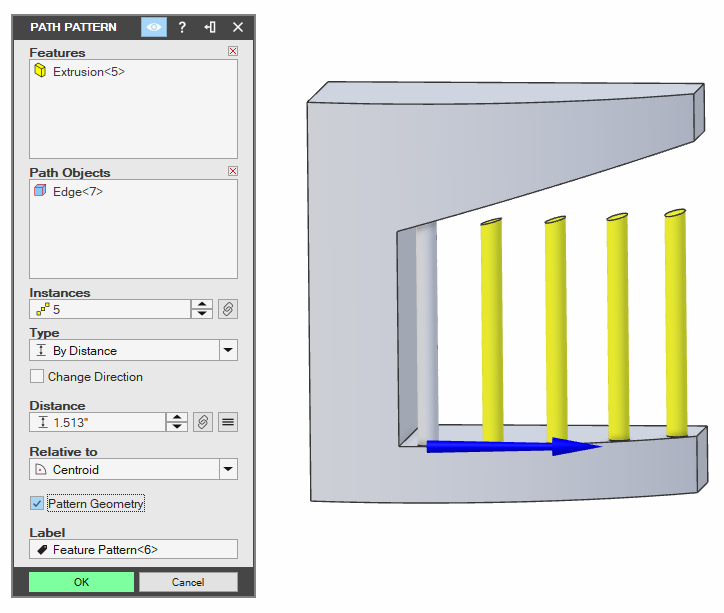

Przy zaznaczonym polu „Wzór Geometrii”:

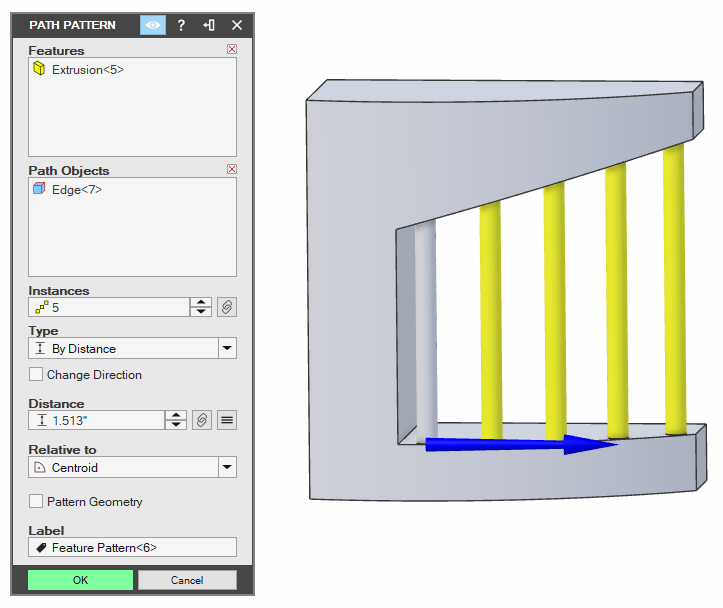

Przy odznaczonym polu „Wzór Geometrii”:
