Obszary robocze rysunku

Drawing Workspaces

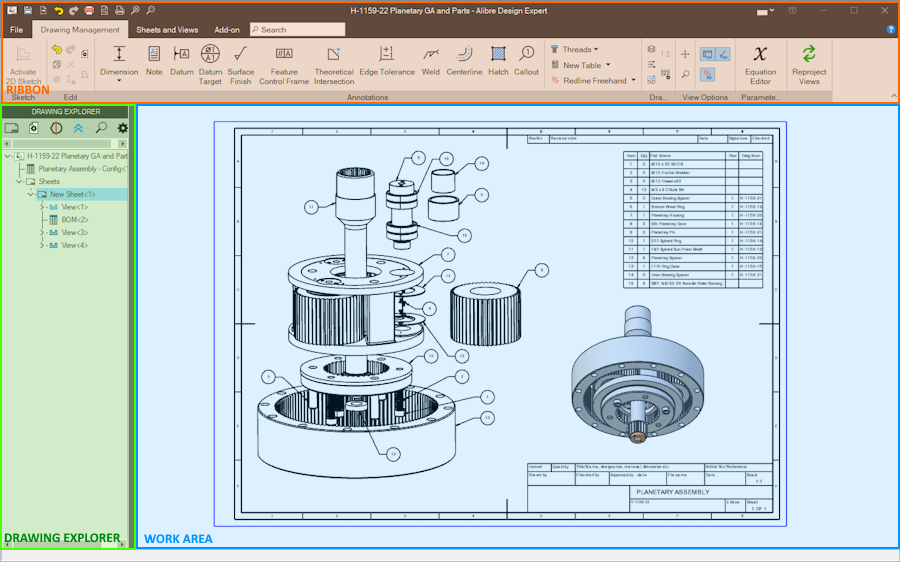

Po utworzeniu nowego rysunku lub otwarciu istniejącego rysunku jest on wyświetlany w „Obszarze roboczym rysunku” (Drawing Workspace). „Obszar roboczy rysunku” jest podzielony na trzy główne obszary: „wstążkę” (Ribbon), „Drzewo rysunku” (Drawing Explorer) oraz „Obszar roboczy” (Work Area). „Wstążka” zapewnia u góry dostęp do narzędzi rysunkowych i narzędzi opisywania. „Drzewo rysunku” zawiera szczegóły arkuszy, widoków i tabel części powiązanych z rysunkiem. „Obszar roboczy” to główny obszar, w którym wykonywane są wszystkie prace projektowe.

Cel obszaru roboczego rysunku

Obszar roboczy rysunku służy do tworzenia rysunków wykonawczych części i złożeń. Dostępne są różne narzędzia, takie jak widoki przekrojów, widoki cząstkowe i widoki rozstrzelone. Do części i złożeń można dodawać wymiary oraz tworzyć dowolną liczbę widoków potrzebnych do wykonania modelu. Model można również zmieniać bezpośrednio z poziomu rysunku.

---
