Wyświetlanie pomiarów w oknie obszaru roboczego

View Measurements in a Workspace Window

Po zaznaczeniu elementów w „Obszarze pracy” (Work Area) lub w „Drzewie projektu” (Design Explorer) różne informacje są wyświetlane w sekcji informacyjnej obszaru roboczego, znajdującej się w prawym dolnym rogu ekranu.

Elementy możliwe do zaznaczenia

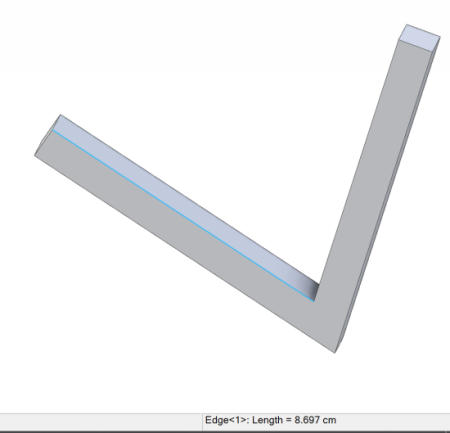

Pojedyncza krawędź liniowa — wyświetla nazwę i długość krawędzi

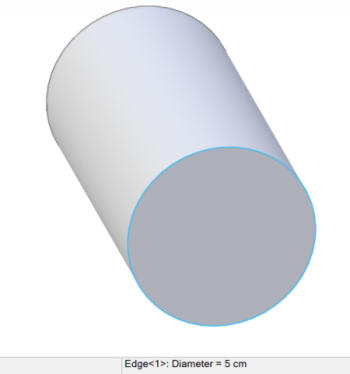

Pojedyncza krawędź łukowa lub kołowa — wyświetla nazwę krawędzi oraz promień lub średnicę

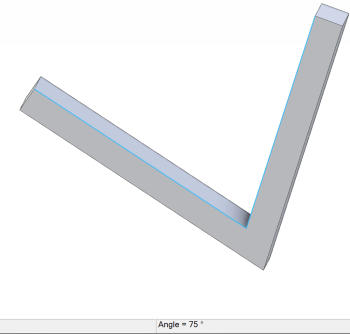

Wiele krawędzi — wyświetla odległość liniową lub kąt między zaznaczonymi krawędziami

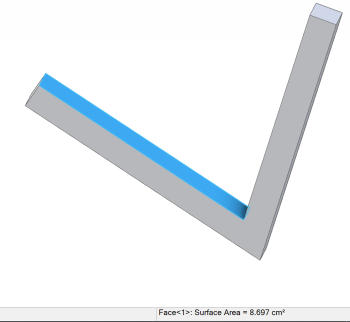

Pojedyncza ściana — wyświetla nazwę i pole powierzchni ściany

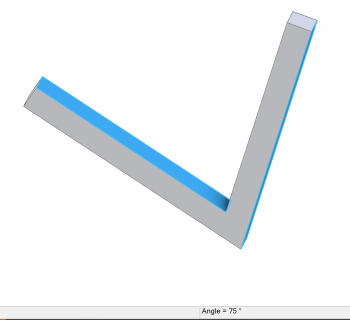

Wiele ścian — wyświetla odległość liniową lub kąt między zaznaczonymi ścianami

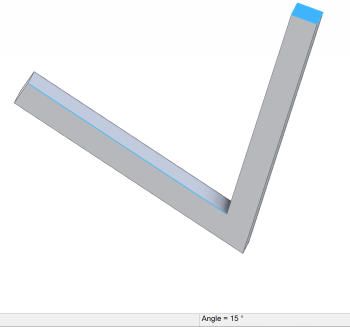

Kombinacja dwóch krawędzi, punktów, wierzchołków lub ścian — wyświetla odległość liniową między zaznaczonymi elementami

Po zaznaczeniu dwóch obiektów program najpierw podejmie próbę wykonania pomiaru kąta. Jeśli obiekty nie są równoległe, zostanie wyświetlony pomiar kąta. Jeśli elementy są do siebie równoległe, zostanie wykonany pomiar odległości.

Oryginał: View Measurements in a Workspace Window
