Używanie konfiguracji w tabeli części

Using Configurations in a BOM

Dane przedstawiane w tabeli części, takie jak właściwości fizyczne, na przykład masa lub liczba części, będą prawdopodobnie zależeć od konfiguracji złożenia, którą przedstawia tabela części. Dlatego podczas tworzenia tabeli części można wybrać konfigurację, na której ma być ona oparta.

Jak używać konfiguracji w tabelach części

Można wybrać konfigurację, której tabela części będzie używać jako źródła danych, oraz dodać do tabeli części kolumny określające dla każdej pozycji, której konfiguracji używają komponenty złożenia.

Wybieranie konfiguracji złożenia przedstawianej przez tabelę części

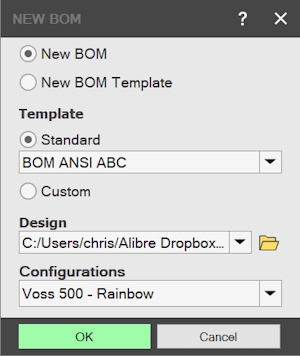

Utwórz nową tabelę części. Zostanie wyświetlone okno „Tabela części” (Bill of Materials).

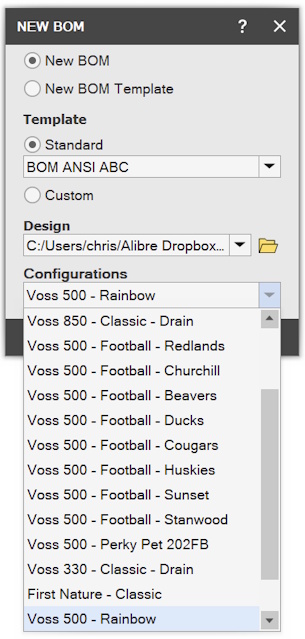

Kliknij menu rozwijane „Konfiguracje” (Configurations) i wybierz konfigurację.

Kliknij przycisk „OK” (OK).

Tworzenie danych pozycji zawierających aktywne konfiguracje komponentów w tabeli części

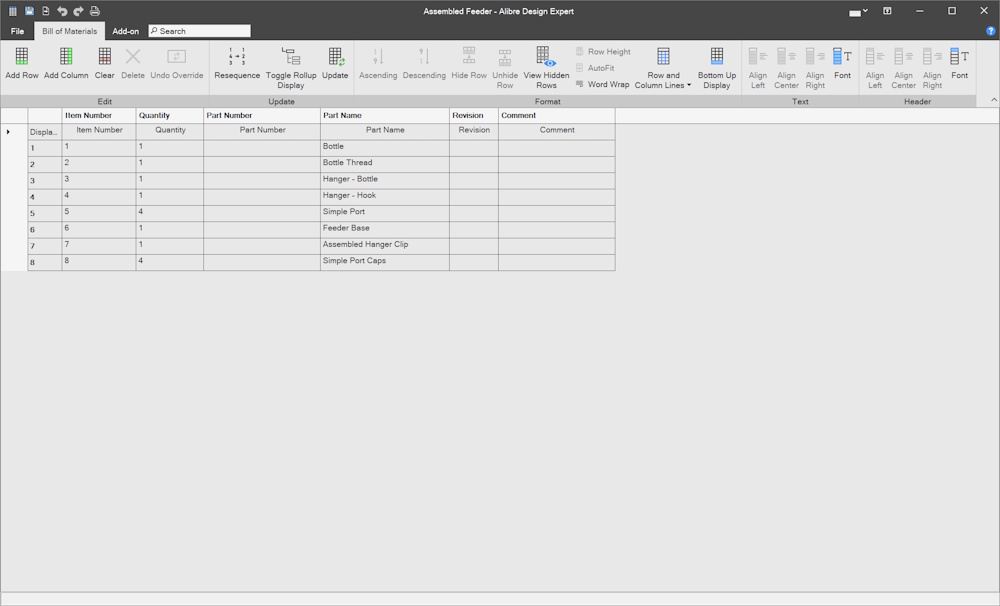

Przejdź do obszaru roboczego tabeli części.

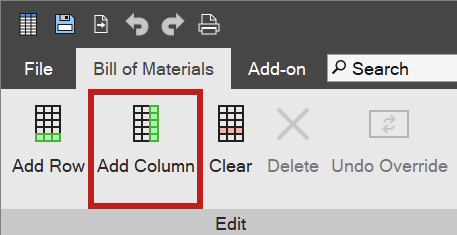

Kliknij polecenie „Wstaw kolumnę” (Add Column).

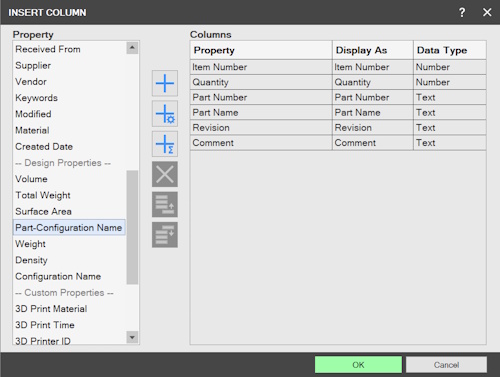

Zostanie wyświetlone okno dialogowe. Z konfiguracjami są związane dwie standardowe właściwości: „Nazwa Konfiguracji” (Configuration Name), czyli nazwa aktywnej konfiguracji, oraz „Nazwa Konfiguracji Części” (Part-Configuration Name), czyli nazwa aktywnej konfiguracji dołączona do nazwy projektu.

Zaznacz „Nazwa Konfiguracji” i/lub „Nazwa Konfiguracji Części”, a następnie wybierz „Dodaj>>” (Add>>), aby dodać dane jako nową kolumnę w tabeli części.

Oryginał: Using Configurations in a BOM
