Korzystanie z Konfiguracje (Configurations) w rysunkach

Using Configurations in Drawings

Podczas tworzenia rysunku 2D projektu zawierającego wiele konfiguracji musisz wybrać, którą „Konfiguracja” (Configuration) chcesz przedstawić. Wyboru dokonuje się w oknie „Tworzenie rzutowania modelu” (Standard Views Creation) podczas tworzenia widoku początkowego.

Wybieranie aktywnej konfiguracji dla widoków rysunku 2D

Określ, którą konfigurację modelu 3D chcesz przedstawić w widoku rysunku 2D.

Wszystkie widoki utworzone na podstawie tworzonego widoku, takie jak „Przekroje” (Section View) oparte na „Widok z przodu” (Front View), odziedziczą konfigurację wybraną podczas tworzenia widoku początkowego. Wybierz konfigurację podczas tworzenia rysunku

Przejdź do obszaru roboczego „Rysunek 2D” (2D Drawing).

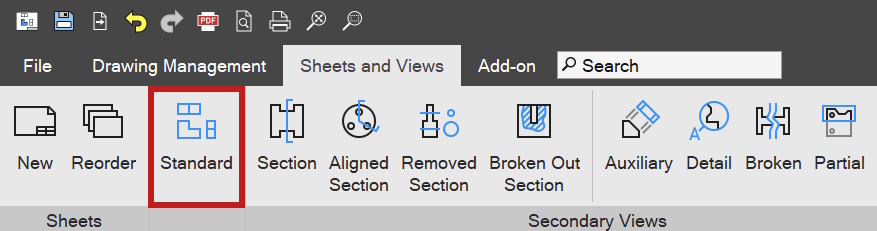

Kliknij narzędzie „Tworzenie rzutowania modelu”.

Narzędzie to jest uruchamiane automatycznie podczas tworzenia nowego rysunku 2D.

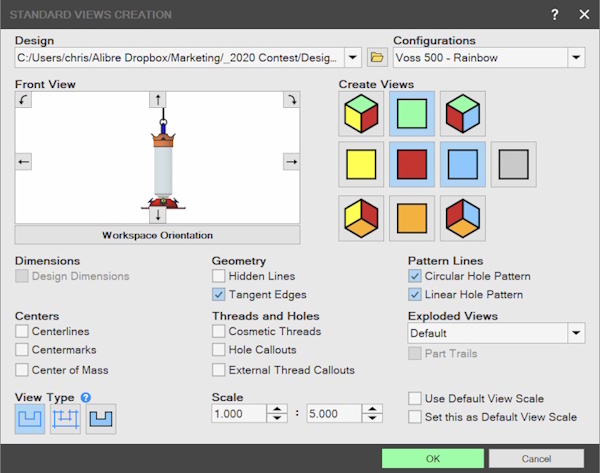

Zostanie wyświetlone okno „Tworzenie rzutowania modelu”. Wybierz „Projekt” (Design) z listy rozwijanej lub za pomocą przycisku „Przeglądaj” (Browse).

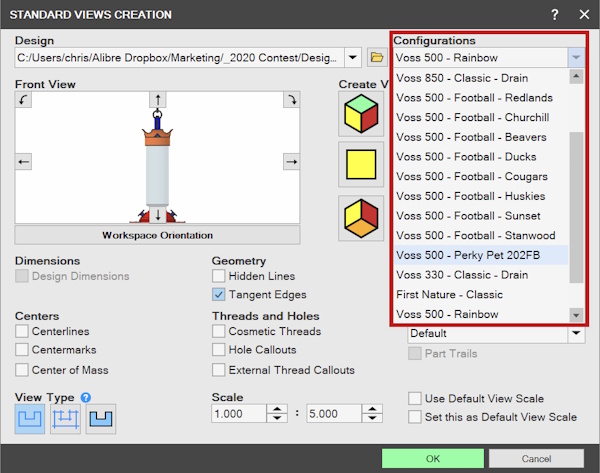

Kliknij menu rozwijane „Konfiguracje” i wybierz konfigurację.

Podgląd 3D zostanie zaktualizowany.
Zakończ tworzenie widoku, wybierając pozostałe opcje i naciskając przycisk „OK” (OK).

Jak zmienić konfigurację w widoku

Jeżeli „Widok główny” (Principal View) ma więcej niż jedną konfigurację, w „Drzewo rysunku” (Drawing Explorer), pod węzłem „Widok” (View) widoku głównego, będzie dostępny węzeł „Konfiguracje”.

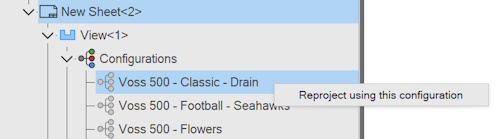

Kliknij prawym przyciskiem myszy nieaktywną konfigurację w „Drzewo rysunku”, aby wyświetlić opcję „Rzutuj ponownie przy użyciu tej konfiguracji” (Reproject Using This Configuration). Wywołanie tego polecenia spowoduje ponowne rzutowanie projektu i uaktywnienie wybranej konfiguracji. Wszystkie widoki zależne od widoku głównego również zostaną zaktualizowane zgodnie z nową konfiguracją.

Ograniczenia tworzenia widoków z konfiguracjami

Tworzenie widoków podczas pracy z konfiguracjami nie będzie możliwe w dwóch przypadkach:

Jeżeli złożenie używane do tworzenia widoku zawiera w dowolnym miejscu swojej struktury podkomponent, taki jak część lub podzłożenie, w którym brakuje konfiguracji, utworzenie rysunku 2D złożenia nie będzie możliwe do czasu rozwiązania problemu brakującej konfiguracji.
Jeżeli złożenie zawiera zarówno „Relacje Inter-Design” (Inter-Design Constraints), jak i konfiguracje, utworzenie widoku złożenia w trybie „Szkicowy” (Draft) lub „Widok cieniowany” (Shaded) nie będzie możliwe. Nadal możesz użyć typu widoku „Precyzyjny” (Standard).

Oryginał: Using Configurations in Drawings
