Wstawianie osi prostopadłej do płaszczyzny lub ściany
Inserting an Axis Normal to a Plane or Face

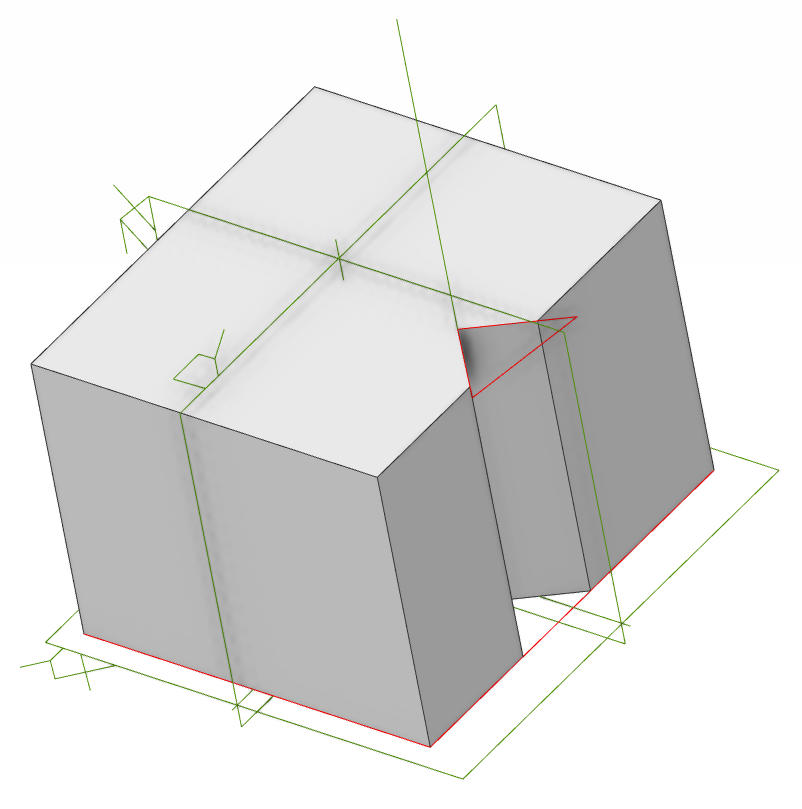

Do modelu można wstawić oś prostopadłą do płaszczyzny lub ściany i przechodzącą przez punkt albo wierzchołek, wskazując punkt lub wierzchołek oraz płaszczyznę albo ścianę płaską. W tym przykładzie przedstawiono oś wstawioną przy użyciu punktu i ściany płaskiej.
Jak wstawić oś prostopadłą do płaszczyzny lub ściany
Dział zatytułowany „Jak wstawić oś prostopadłą do płaszczyzny lub ściany”-
Wybierz polecenie „Wstaw oś” (Insert Reference Axis) z grupy „Geometria odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling tab).
-
Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij istniejący punkt lub wierzchołek, a następnie płaszczyznę albo ścianę płaską w obszarze roboczym. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Od wybranego punktu zostanie utworzona oś prostopadła do zaznaczonej ściany płaskiej. W obszarze roboczym zostanie wyświetlony podgląd osi.
Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).
-
Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewo projektu” (Design Explorer).
-
Kliknij przycisk „Zamknij” (Close).
