Wstawianie widoku rozstrzelonego

Insert an Exploded View

Do rysunku można wstawić dwuwymiarowe przedstawienie widoku rozstrzelonego utworzonego w obszarze roboczym złożenia.

Jak wstawić widok rozstrzelony złożenia

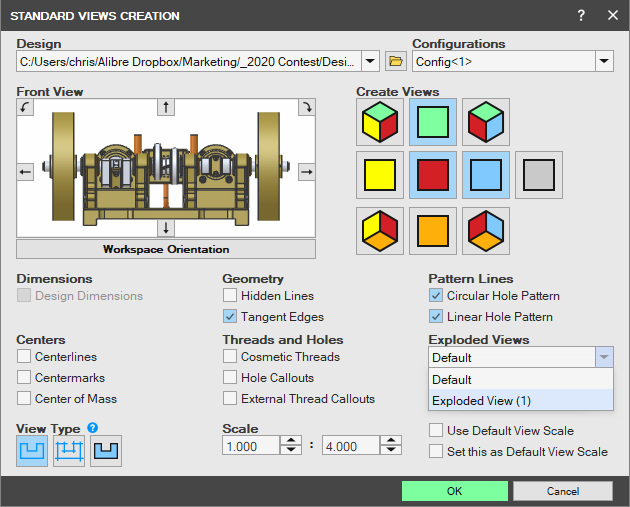

Wybierz narzędzie „Precyzyjny” (Standard) w grupie „Wstaw widoki” (Insert Views) na karcie „Arkusze i Widoki” (Sheets and Views). Zostanie wyświetlone okno dialogowe „Tworzenie rzutowania modelu” (Standard Views Creation).
Z menu rozwijanego „Projekt” (Design) wybierz złożenie, z którego chcesz wstawić widok rozstrzelony, albo kliknij przycisk „Przeglądaj” (Browse), aby ręcznie przejść do pliku złożenia.
Z menu rozwijanego „Widok rozstrzelony” (Exploded Views) wybierz istniejący widok rozstrzelony zapisany z wybranym złożeniem.

Przyciski „Strzałka” (Arrow) obok podglądu „Widok z przodu” (Front View) umożliwiają sterowanie sposobem wyświetlania tego widoku.
Kliknij przycisk „OK” (OK). Na rysunku zostaną wyświetlone niebieskie prostokąty przedstawiające widoki, które zostaną wstawione.
Kliknij lewym przyciskiem myszy, aby umieścić widoki. Po umieszczeniu widoków możesz zmieniać ich położenie na arkuszu, przeciągając je myszą, oraz wstawiać dodatkowe widoki.

Wyświetlanie linii ścieżek widoku rozstrzelonego można włączać i wyłączać, klikając widok prawym przyciskiem myszy i wybierając opcję „Pokaż ślady części” (Show Part Trails).
