Style wymiarowania

Dimension Styles

Style wymiarowania służą do określania właściwości wymiarów na szczegółowym rysunku 2D. Nowo utworzonemu wymiarowi automatycznie przypisywany jest styl ustawiony jako domyślny.

W rysunku można utworzyć wiele stylów wymiarowania. Style są zapisywane w pliku rysunku, a nie w profilu systemowym, więc nie będą dostępne w innych rysunkach. Jeśli ten sam styl ma być używany w różnych rysunkach, można zapisać go w szablonie rysunku.

Jak tworzyć nowe style wymiarowania

Wybierz polecenie „Style wymiarowania” z grupy „Narzędzia do rysowania” (Drawing Tools) na karcie „Zarządzanie rysunkiem” (Drawing Management).

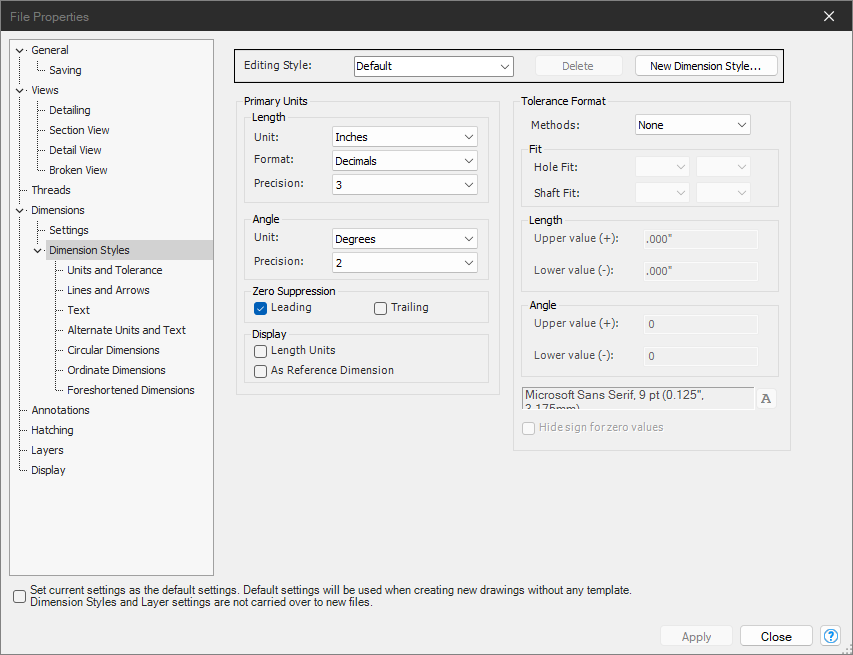

Zostanie wyświetlone okno „Właściwości pliku” (File Properties) z domyślnie wybraną pozycją „Style wymiarowania”.

Kliknij przycisk „Nowy styl wymiarowania” (New Dimension Style).
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować zmiany.
Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Właściwości pliku”.

Jak zmienić domyślny styl wymiarowania

Kliknij kartę „Plik” (File) i wybierz przycisk „Właściwości rysunku” (Drawing Properties).

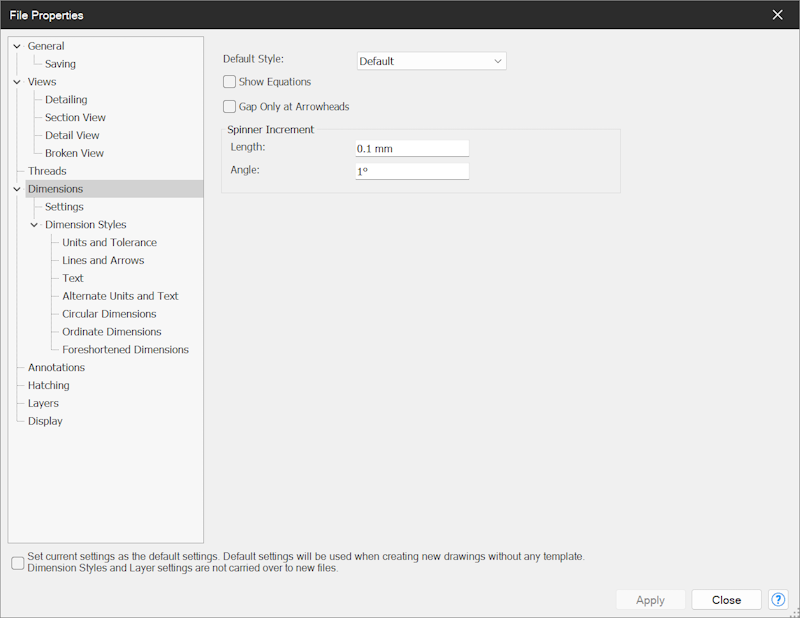

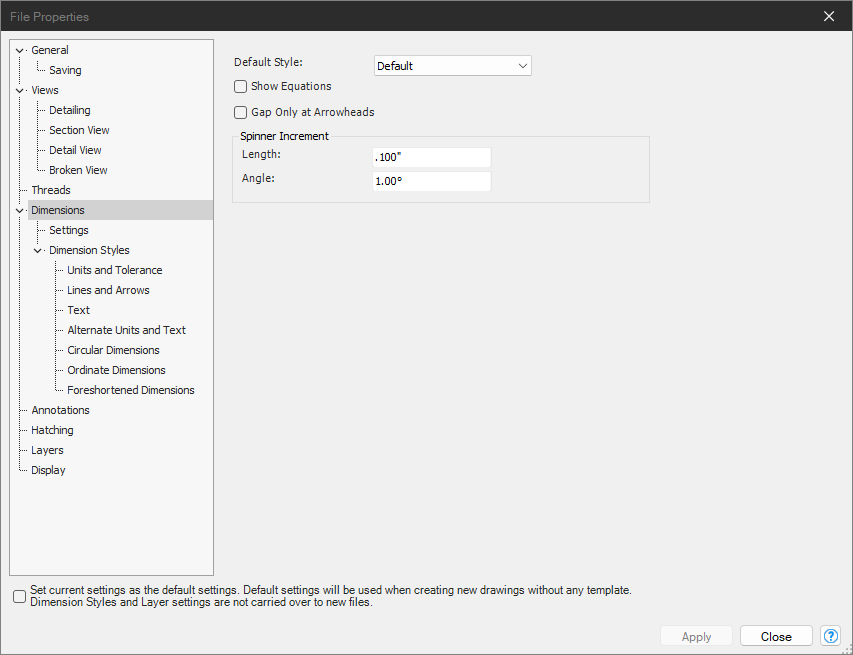

Zostanie wyświetlone okno „Właściwości pliku”. Wybierz opcję „Wymiary” (Dimensions).

Wybierz styl z listy rozwijanej „Domyślny styl” (Default Style).
Kliknij przycisk „Zatwierdź”, aby zaakceptować zmiany.
Kliknij przycisk „Zamknij”, aby zamknąć okno „Właściwości pliku”.

Jak nadpisać styl wymiaru

Kliknij wymiar prawym przyciskiem myszy i wybierz opcję „Właściwości” (Properties). Aby zmienić właściwości wielu wymiarów, przytrzymaj klawisz Shift i zaznacz kilka wymiarów.
Zostanie wyświetlone okno „Właściwości wymiaru” (Dimension Properties). Włącz opcję „Nadpisz styl” (Override Style). Jeśli zaznaczono wiele wymiarów, w oknie zostaną wyświetlone wartości pierwszego zaznaczonego wymiaru. Pola z wartościami wspólnymi dla zaznaczonych wymiarów będą miały białe tło, a pola z różniącymi się wartościami — lekko szare.

Wybierz styl z listy rozwijanej „Domyślny styl”.
Kliknij przycisk „OK”, aby zamknąć okno „Właściwości wymiaru”.

Właściwości wymiarów można zmieniać grupowo lub pojedynczo. Z wyjątkiem opcji „Blokowanie linii” (Line Suppression) wszystkie ustawienia w oknie „Właściwości wymiaru” są takie same jak we „Właściwościach rysunku” dla rysunku 2D. Można zmieniać następujące właściwości wymiarów:

Wartości pomiarowe
Jednostki miary
Wyświetlanie jednostek alternatywnych
Wyświetlanie wymiarów odniesienia w nawiasach
Wyświetlanie pozostałych jednostek w postaci dziesiętnej lub ułamkowej
Poziom precyzji
Rozmiar i położenie tekstu
Rozmiar, styl i położenie strzałek
