Wyświetlanie składników złożenia lub rysunku 2D
List Constituents of an Assembly or 2D Drawing
Dane składników odnoszą się do części i podzłożeń powiązanych z operacjami logicznymi części, złożeniami, rysunkami 2D i tabelami części.
Jak wyświetlić składniki

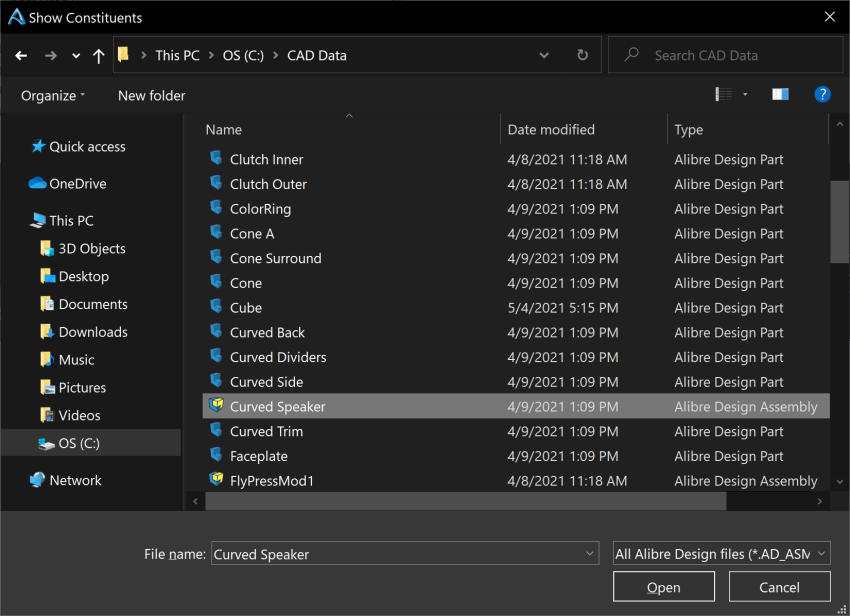

Dział zatytułowany „Jak wyświetlić składniki”- Wybierz polecenie „Pokaż składniki” (Show Constituents) z menu „Narzędzia” (Tools) w „Oknie Głównym” (Home Window) programu Alibre Design. Zostanie wyświetlone okno dialogowe „Pokaż składniki”.

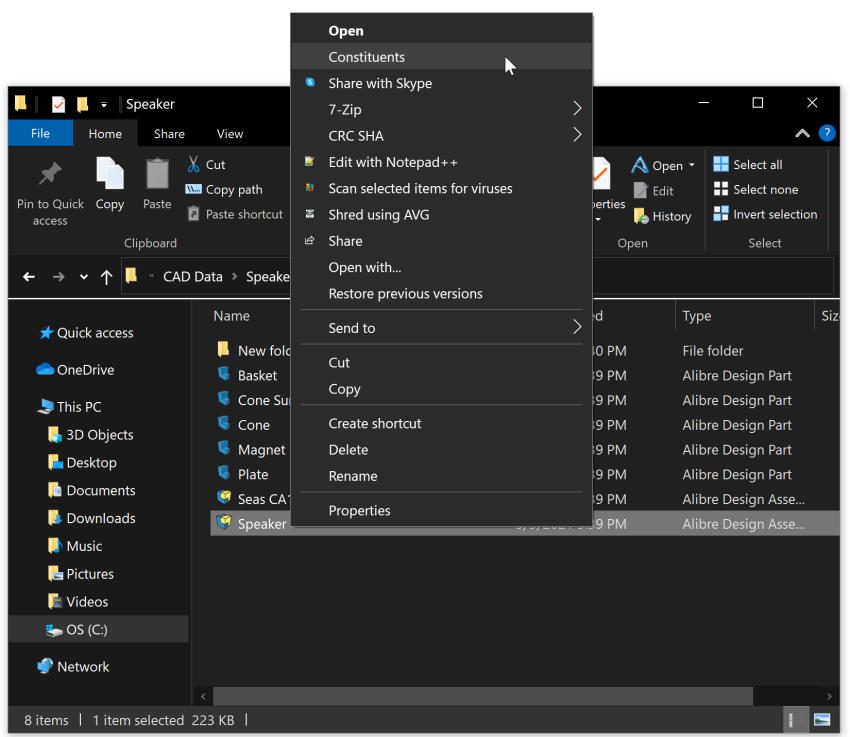

Możesz również kliknąć plik prawym przyciskiem myszy w oknie Eksploratora Windows i wybrać opcję „Składniki” (Constituents).

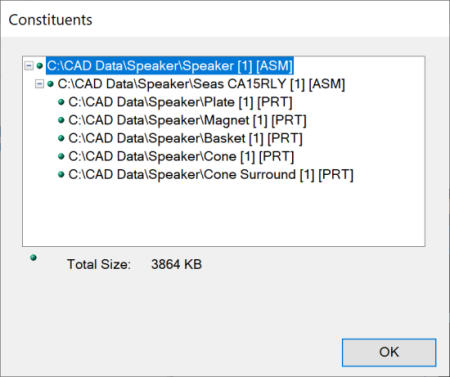

- Zaznacz część i kliknij przycisk „Otwórz” (Open). Zostanie wyświetlone okno dialogowe „Składniki” zawierające wszystkie pliki powiązane z pierwotnie zaznaczoną częścią.
- Kliknij przycisk „OK” (OK), aby zamknąć okno dialogowe „Składniki”.
