Komentarz

Annotation

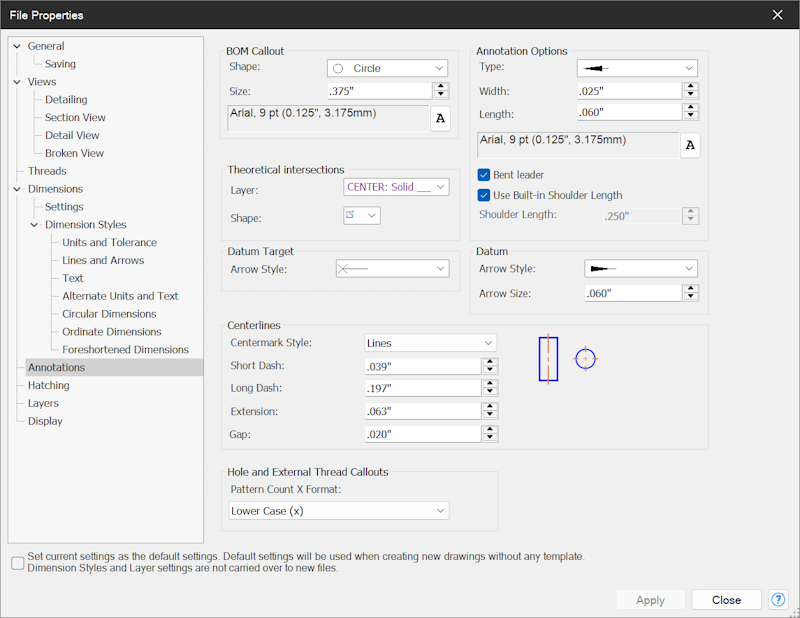

• Opcja „Ustaw aktualne ustawienia jako domyślne…” (Set current settings as the default settings…) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).

„Oznaczenie Tabeli części” (BOM Callout)

• Opcja „Profil” (Shape) określa typ profilu wyświetlanego obok symbolu „Oznaczenie Tabeli części”. Dostępne opcje to „Okrąg” (Circle), „Sześciokąt” (Hexagon), „Linia” (Line) i „Brak” (None).

• Opcja „Rozmiar” (Size) określa w milimetrach rozmiar symboli „Oznaczenie Tabeli części”.

• Opcja „Czcionka” (Font) określa „Czcionkę”, „Styl czcionki” (Font Style), „Rozmiar”, „Efekty czcionki” (Font Effects) i „Skrypt” (Script) dla symboli „Oznaczenie Tabeli części”.

„Przecięcia teoretyczne” (Theoretical Intersections)

• Opcja „Warstwa” (Layer) określa styl warstwy dla „Przecięć teoretycznych”.

• Opcja „Profil” określa styl profilu dla „Przecięć teoretycznych”.

„Oznaczenie elementu docelowego” (Datum Target)

• Opcja „Styl strzałki” (Arrow Style) określa styl strzałek „Oznaczenie elementu docelowego”.

„Linie środkowe” (Centerlines)

• Opcja „Styl osi symetrii otworów” (Centermark Style) określa styl „Osi symetrii otworu” (Centermark) dla adnotacji. Dostępne opcje to „Linie” (Lines) i „Oznaczenie środka” (Marks).

Linie	Oznaczenie środka

|

Krótkie odcinki	Długa kreska

|

Rozszerzenie	Odstęp

|

• Opcja „Krótkie odcinki” (Short Dash) określa długość krótkich odcinków.

• Opcja „Długa kreska” (Long Dash) określa długość długich kresek.

• Opcja „Rozszerzenie” (Extension) określa długość przedłużeń.

• Opcja „Odstęp” (Gap) określa odległość między krótkimi odcinkami a linią przedłużenia.

„Opcje adnotacji” (Annotation Options)

• Opcja „Typ” (Type) określa typ znacznika używanego dla „Adnotacji” (Annotations).

• Opcja „Szerokość” (Width) określa szerokość wybranego typu znacznika „Komentarz”.

• Opcja „Długość” (Length) określa długość wybranego typu znacznika „Komentarz”.

• Opcja „Zagięta linia odniesienia” (Bent Leader) włącza lub wyłącza wyświetlanie zagiętej linii odniesienia dla adnotacji.

• Opcja „Czcionka” określa „Czcionkę”, „Styl czcionki”, „Rozmiar”, „Efekty czcionki” i „Skrypt” dla „Adnotacji”.

• Opcja „Długość ramienia” (Shoulder Length) umożliwia użycie domyślnej długości lub ustawienie własnej długości dla adnotacji, takich jak symbole „Oznaczenie Tabeli części”.

Opcja „Długość ramienia” jest dostępna tylko w wersji v28.1 lub nowszej.

„Oznaczenie bazy” (Datum)

• Opcja „Styl strzałki” określa styl strzałki dla „Oznaczenia punktu bazy pomiarowej” (Datum Annotation).

• Opcja „Rozmiar strzałki” (Arrow Size) określa rozmiar strzałek „Oznaczenia punktu bazy pomiarowej”.

„Oznaczenie otworów i gwintów zewnętrznych” (Hole and External Thread Callouts)

Wybierz „Format X dla zliczanych elementów” (Pattern Count X Format).

• „Małe litery (x)” (Lower Case (x)): w adnotacji używana jest mała litera „x”.

• „Wielkie litery (X)” (Upper Case (X)): w adnotacji używana jest wielka litera „X”.

---

Oryginał: Annotation
