Tworzenie zagięć

Create Sketch Bends

„Zagięcie” (Sketch Bend) przypomina ściankę, ale do utworzenia zakrzywionego zagięcia wykorzystuje linie szkicu zamiast prostej krawędzi modelu. Linię szkicu można utworzyć na płaskiej ścianie arkusza blachy lub ścianki oraz odpowiednio zwymiarować i związać. Okna dialogowe ścianek i „Zagięć” mają wiele wspólnych elementów, takich jak opcje wyrównania. Po utworzeniu „Zagięcia” można traktować je jak zwykłą ściankę i modyfikować za pomocą wszystkich pozostałych narzędzi edycji blach.

Jako krawędzi „Zagięcia” można używać wyłącznie linii. Nie można używać łuków, okręgów, splajnów, elips ani kształtów. Wszystkie te elementy będzie można wprowadzić w polu tekstowym „Linia zagięcia” (Bend Line).

Jak tworzyć zagięcia

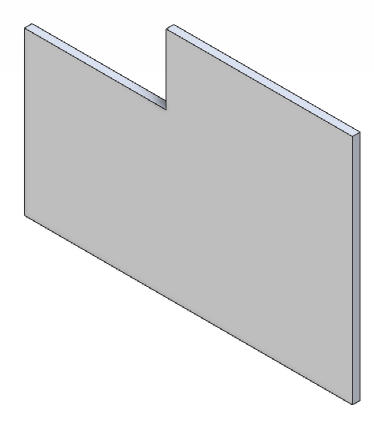

Aby utworzyć zagięcie, część blaszana musi już istnieć. W tym przykładzie zostanie użyty arkusz blachy.

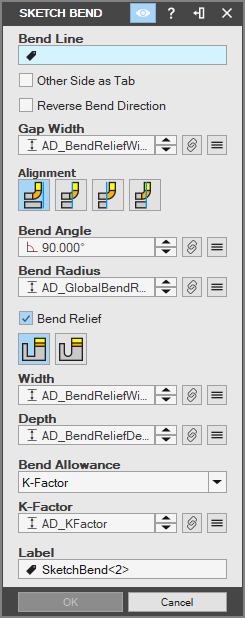

W grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal) wybierz narzędzie „Zagięcie”. Zostanie wyświetlone okno dialogowe „Zagięcie”.

W opcjach „Wyrównanie” (Alignment) wybierz „Wewnątrz” (Inside), „Na zewnątrz” (Outside), „Przylegający” (Adjacent) lub „Środek” (Center).
Zaznacz płaską ścianę części blaszanej, na której zostanie utworzone zagięcie, i ustaw „Kąt zagięcia” (Bend Angle).

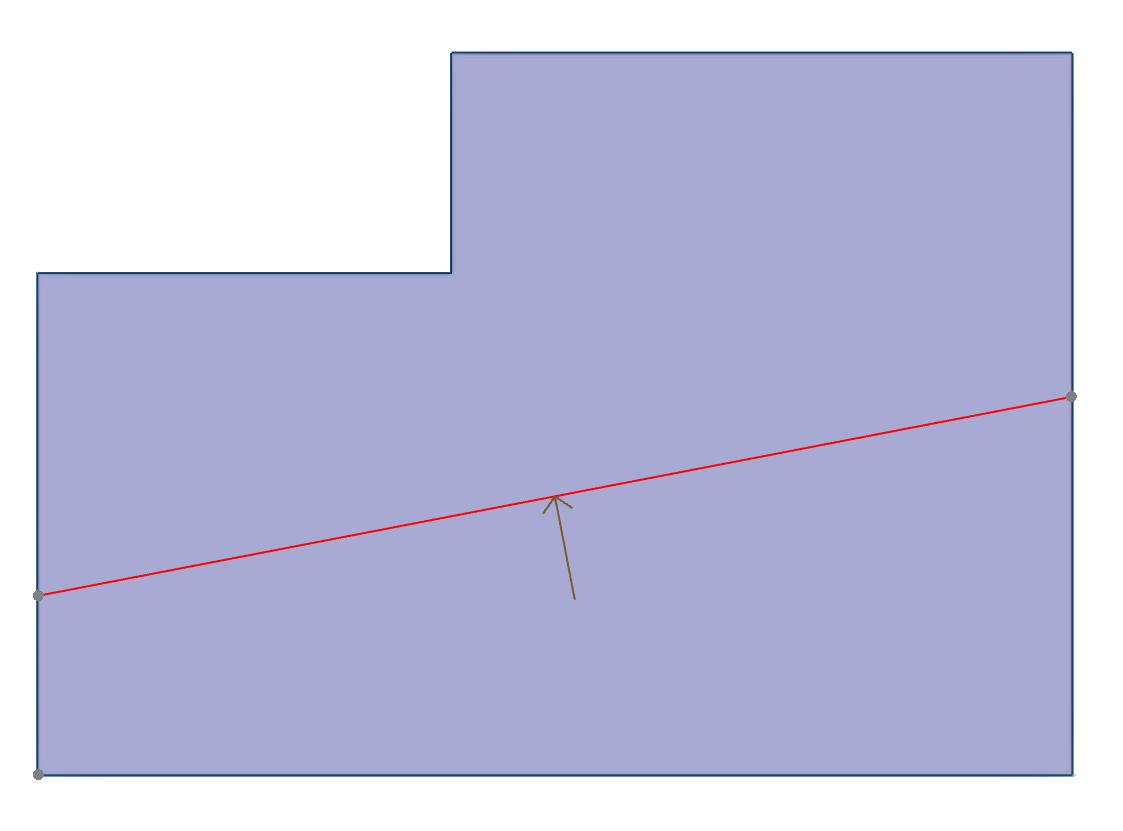

Widok zostanie przełączony do trybu szkicu, a narzędzie „Linia” (Line) zostanie domyślnie wybrane. Narysuj linię. Jeśli linia nie przecina całej części, zostanie utworzone „Podcięcie Zagięcia” (Bend Relief).

W szkicu „Zagięcia” można utworzyć więcej niż jeden zestaw niepołączonych linii, ale jednocześnie można zaznaczyć tylko jedną „Linię zagięcia”.

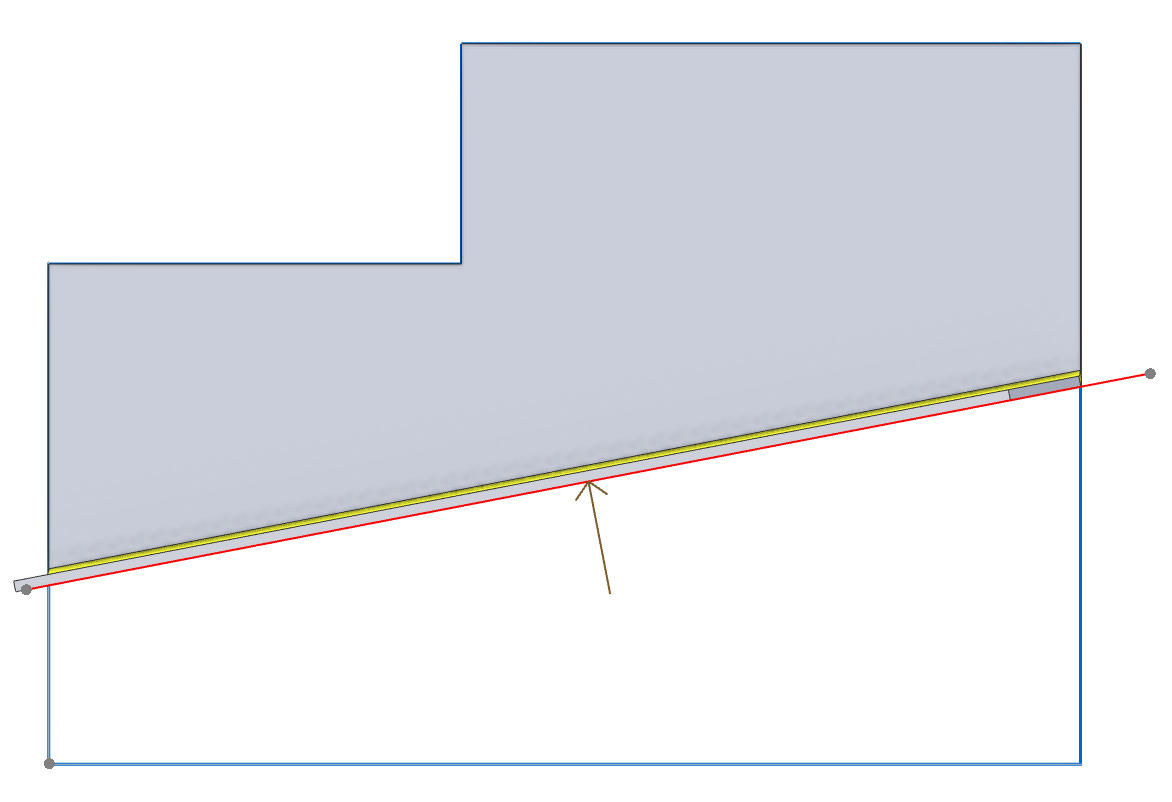

Naciśnij klawisz Esc, aby zakończyć działanie narzędzia „Linia”. Zostanie wyświetlony podgląd linii zagięcia. Włącz opcję „Druga strona linii” (Reverse Tab) lub „Zagnij w drugą stronę” (Reverse Flange), aby odwrócić kierunek zagięcia.

Jeśli punkt końcowy linii leży bezpośrednio na krawędzi arkusza blachy lub ścianki, utworzenie zagięcia nie powiedzie się. W poniższym przykładzie utworzenie zagięcia nie powiedzie się, ponieważ punkt końcowy zwymiarowano bezpośrednio na krawędziach. Utworzenie zagięcia nie powiedzie się również wtedy, gdy punkt końcowy jest współbieżny z krawędzią.

Wprowadź nazwę zagięcia w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).

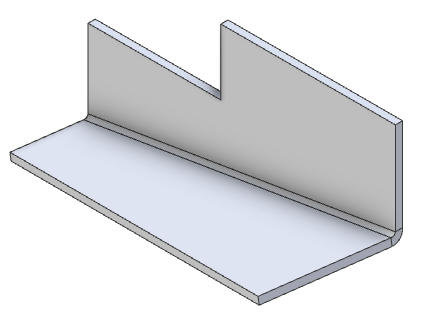

Kliknij przycisk „OK”. Zagięcie zostanie wyświetlone w obszarze roboczym.

Oryginał: Create Sketch Bends
