Tworzenie modelu 3D

Create the 3D Model

Skoro „Edytor równań” (Equation Editor) został wypełniony zmiennymi reprezentującymi dane Excela z poprzedniego kroku, możemy używać tych zmiennych podczas projektowania tak jak zwykle. Zamiast wpisywać liczby jako wymiary, możemy użyć nazw zmiennych.

Zdecydowanie zalecamy włączenie ustawienia „Właściwości pliku” (File Properties) > „Wymiarowanie” (Dimension) > „Pokaż równania” (Show Equations). Dzięki temu łatwo zobaczysz nazwy zmiennych na wymiarach w trybie szkicu, co radykalnie poprawi komfort pracy podczas definiowania takich części.

Używanie zmiennych w trybie szkicu

Dla każdego wymiaru w trybie szkicu, który ma dziedziczyć swoją wartość z pliku Excel, musimy zdefiniować wymiar jako nazwę zmiennej zamiast liczby.

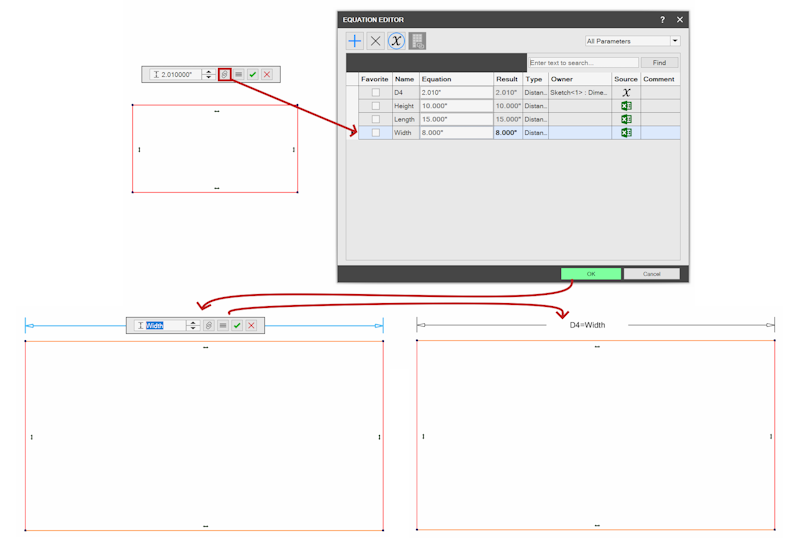

Powiązanie wymiaru szkicu ze zmienną z „Edytora równań”

Utwórz profil szkicu.
Kliknij narzędzie „Wymiar” (Dimension).
Kliknij docelowy profil szkicu.
Pojawi się okno wymiaru.
Zamiast wpisywać liczbę, kliknij przycisk f(x).
Zostanie wyświetlony „Edytor równań”.
Zaznacz wiersz reprezentujący zmienną, której chcesz użyć.
Kliknij „OK”.
Okno wymiaru zostanie wypełnione nazwą zmiennej zamiast liczby.
Ten krok można pominąć, wpisując nazwę zmiennej w oknie równania, jeśli ją znasz.
Kliknij zielony znacznik wyboru w oknie wymiaru. Wymiar zostanie zastosowany, a zamiast liczby pojawi się nazwa zmiennej (jeśli włączono „Właściwości pliku” > „Wymiarowanie” > „Pokaż równania”).

Używanie zmiennych w oknach operacji

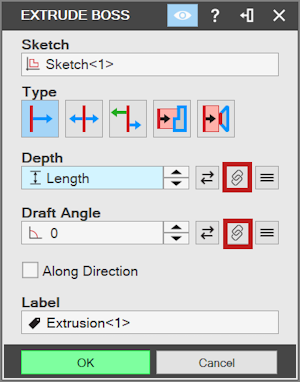

Proces powiązywania zmiennych w oknach operacji jest taki sam jak w trybie szkicu, z tą różnicą, że nie ma wymiarów szkicu. Każdy wymiar w oknach operacji ma przycisk, który można kliknąć. Dalej proces przebiega tak samo jak w trybie szkicu. Gdy nazwa zmiennej wypełni pole wymiaru zamiast liczby, wszystko zostało zrobione prawidłowo. W poniższym przykładzie wartość „Głębokość” (Depth) pokazuje „Length_IN” zamiast liczby.

Używanie danych Excela dla operacji gwintowania

Jeśli dane Excela zawierają definicje gwintów i zostały one prawidłowo ustawione w definicji kolumn, możesz użyć danych Excela do sterowania definicjami gwintów w operacjach „Otwór” (Hole) i „Gwint zewnętrzny” (External Cosmetic Thread).

Powiązanie otworów i gwintów zewnętrznych z danymi Excela

Otwórz narzędzie „Otwór” lub „Gwint zewnętrzny” (External Thread), zależnie od tego, co przedstawiają dane.
Wybierz geometrię docelową i skonfiguruj otwór jak zwykle.

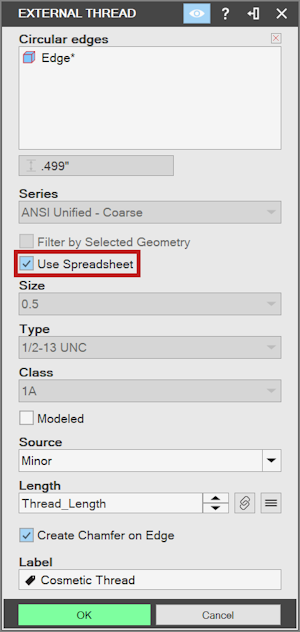

Zaznacz pole wyboru „Użyj arkusza” (Use Spreadsheet) w sekcji „Gwinty” (Threads), aby powiązać operację z Excelem.

Nie zobaczysz tego pola wyboru, jeśli:

Twoje dane nie zawierają danych gwintów
Nazwy kolumn dla gwintów są nieprawidłowe
Wartości gwintów w Excelu nie zgadzają się z danymi z pliku gwintów Alibre.

Uchwycenie zamysłu projektowego

Uchwycenie zamysłu projektowego jest kluczowe dla komponentów Toolbox. Zamysł projektowy oznacza projektowanie szkiców i operacji w taki sposób, aby nawet po zmianie wymiarów ważne cechy fizyczne komponentu pozostały takie, jak zamierzono.

Ogólnie rzecz biorąc, należy dbać o to, aby każdy szkic był w pełni zdefiniowany, ale w przypadku komponentów Toolbox jest to szczególnie ważne.

W kolejnych krokach sprawdzimy, jak solidna jest nasza część, co w praktyce pokaże, czy wystarczająco dobrze uchwyciliśmy zamysł projektowy.

Teraz czas przetestować model 3D.
