Macierz geometrii relacji

Constraint geometry matrix

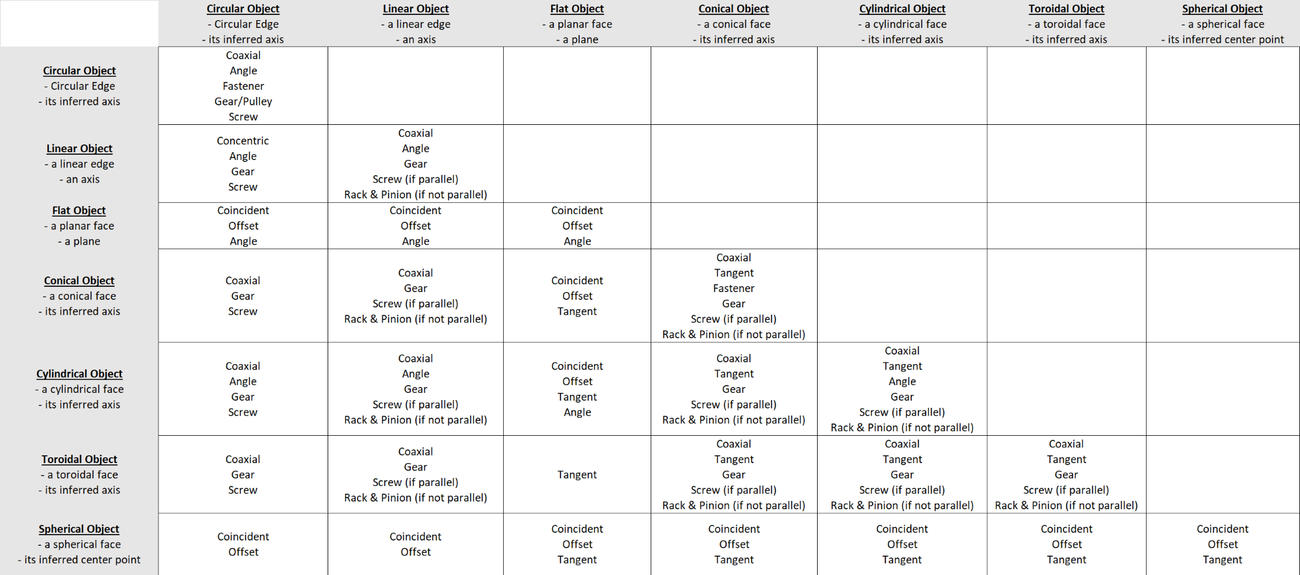

Ta macierz przedstawia wszystkie możliwe kombinacje geometrii, które mogą utworzyć prawidłową „Relację złożenia” (Assembly Constraint).

Niektóre wyniki mogą nie być intuicyjne — na przykład połączenie torus–torus może utworzyć prawidłową „Relację przekładni” (Gear Constraint). Należy pamiętać, że pojedyncze wskazanie, na przykład ściany toroidalnej, często dostarcza systemowi relacji również innych danych wejściowych — w tym przypadku osi torusa. Dlatego wszystkie relacje, które można zastosować do obiektu liniowego (osi), można również zastosować do ściany toroidalnej (za pośrednictwem jej wyznaczonej osi).

W praktyce znacznie upraszcza to wskazywanie geometrii — jeśli potrzebujesz osi w środku walca, możesz po prostu wskazać jego ścianę, zamiast za każdym razem wyświetlać właściwą oś. Działa to w wielu różnych sytuacjach, również podczas modelowania części. Możesz na przykład wybrać ścianę walcową jako oś obrotu dla „Wzoru operacji” (Feature Pattern), zamiast używać rzeczywistej „Osi” (Axis).

---
