Edycja tabeli części

Editing a BOM

„Tabelę części” (BOM) można edytować bezpośrednio z poziomu rysunku po wstawieniu jej do arkusza lub oddzielnie w jej „Obszarze roboczym” (Workspace).

Zapoznaj się z powiązanym artykułem dotyczącym aktualizowania danych tabeli po ich zmianie w tabeli części.

Edycja tabeli części z poziomu rysunku

Po umieszczeniu tabeli części w rysunku można edytować jej właściwości lub wygląd.

Edytowanie tabeli części z poziomu rysunku

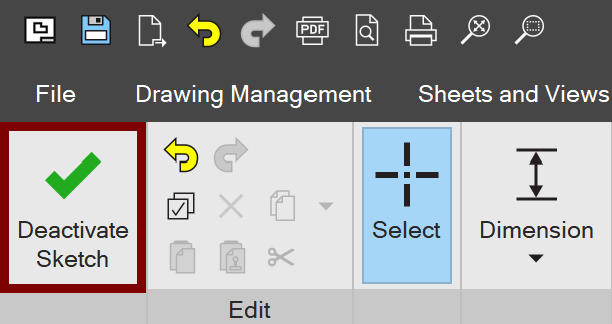

Jeśli pracujesz w „Trybie szkicu” (Sketch Mode), wyjdź z niego.

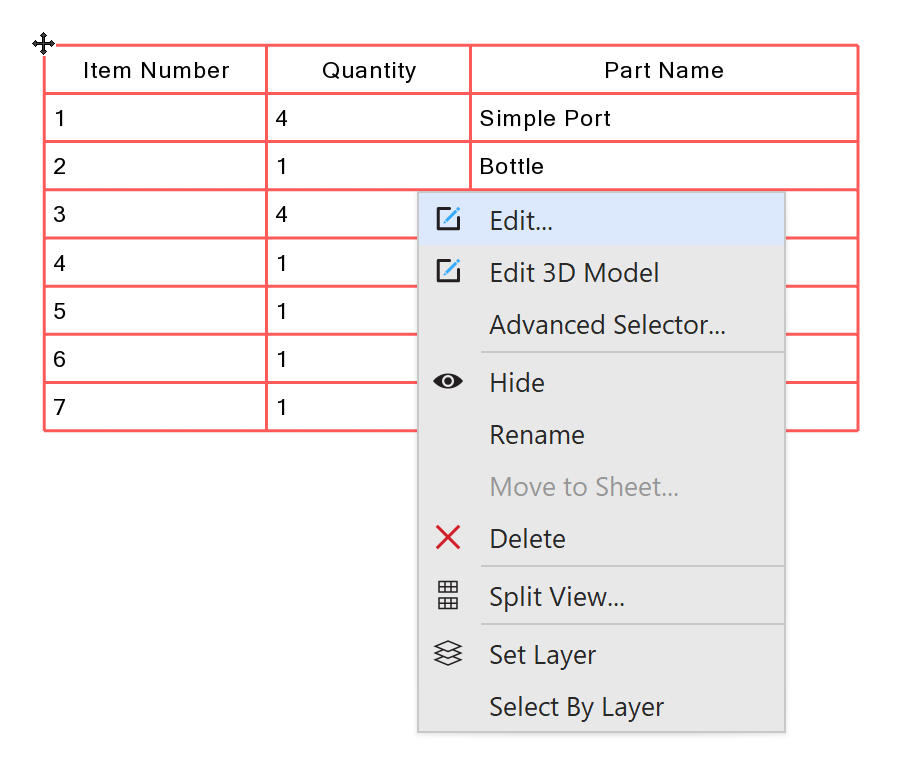

Kliknij dwukrotnie lewym przyciskiem myszy tabelę części w obszarze roboczym, aby otworzyć ją do edycji. Możesz też kliknąć tabelę części prawym przyciskiem myszy w obszarze roboczym lub w „Drzewie rysunku” (Drawing Explorer) i wybrać polecenie „Edycja” (Edit).
Zostanie wyświetlony obszar roboczy wybranej tabeli części. Dostosuj odpowiednio dane lub wygląd tabeli części. Zmiany będą jednocześnie widoczne na rysunku.
Po zakończeniu zamknij obszar roboczy tabeli części. Zmiany zostaną zapisane podczas zapisywania rysunku.

Edycja tabeli części w jej własnym obszarze roboczym

Tabele części można modyfikować w obszarze roboczym tabeli części. Po otwarciu pliku rysunku zawierającego zmodyfikowaną tabelę części zostanie wyświetlony monit o ponowne rzutowanie tabeli części w celu jej aktualizacji.

Edytowanie tabeli części w obszarze roboczym tabeli części

Otwórz dowolny plik tabeli części (*.ad_bom) w obszarze roboczym tabeli części.
Dostosuj odpowiednio dane lub wygląd tabeli części. Zmiany będą jednocześnie widoczne na rysunku.
Zapisz tabelę części.
Po otwarciu rysunku zawierającego zmodyfikowaną tabelę części zostanie wyświetlony monit o jej ponowne rzutowanie.
Tabela części zostanie zaktualizowana zgodnie ze zmianami.

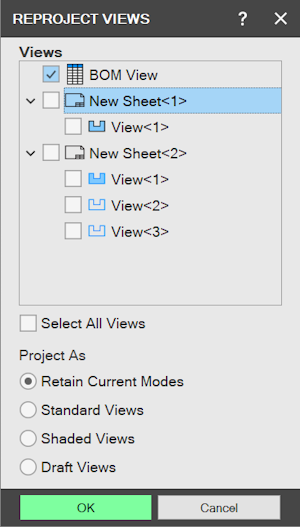

Jeśli rysunek jest otwarty podczas zapisywania zmian w tabeli części otwartej w jej własnym obszarze roboczym, ręcznie wykonaj ponowne rzutowanie widoku tabeli części za pomocą narzędzia „Aktualizuj widoki” (Reproject Views) na karcie „Zarządzanie rysunkiem” (Drawing Management).
