Wstawianie punktu w przecięciu trzech płaszczyzn

Inserting a Point at the Intersection of Three Planes

Punkt (Point) można wstawić w przecięciu trzech płaszczyzn.

Jak wstawić punkt w przecięciu trzech płaszczyzn

Aby wykonać te instrukcje, muszą istnieć co najmniej trzy płaszczyzny. W tym przykładzie zostanie użyty model trójwymiarowy z czterema płaszczyznami odniesienia.

Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części”. Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).

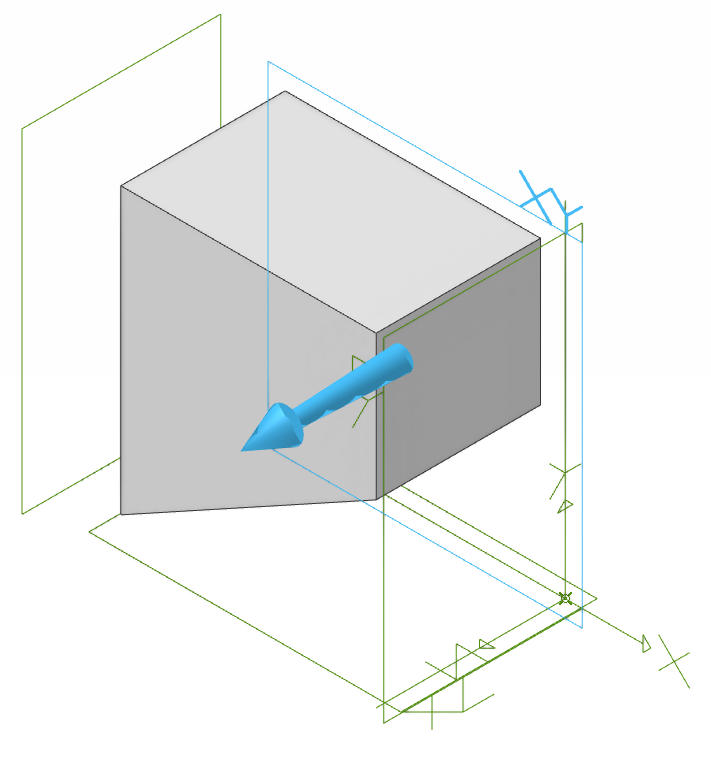

Zaznacz płaszczyznę.

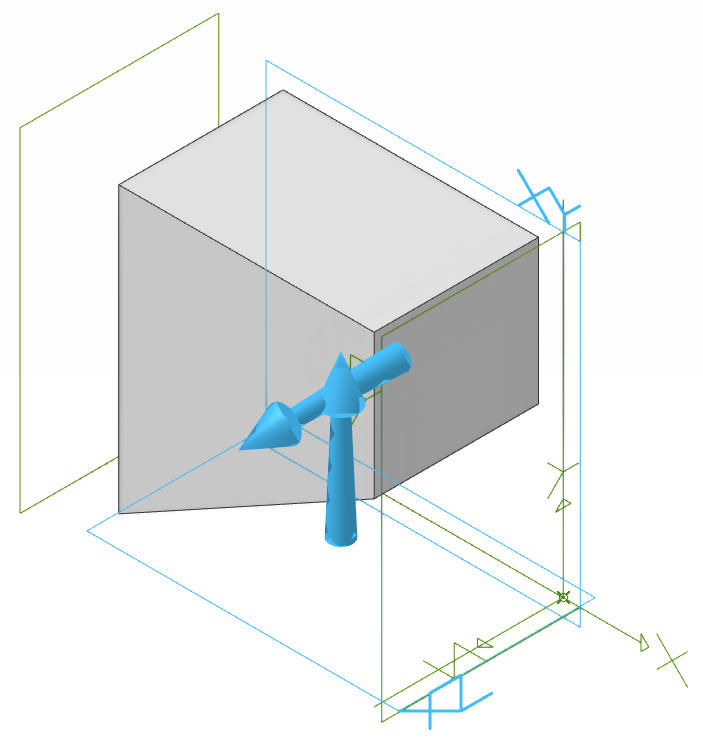

Zaznacz drugą płaszczyznę.

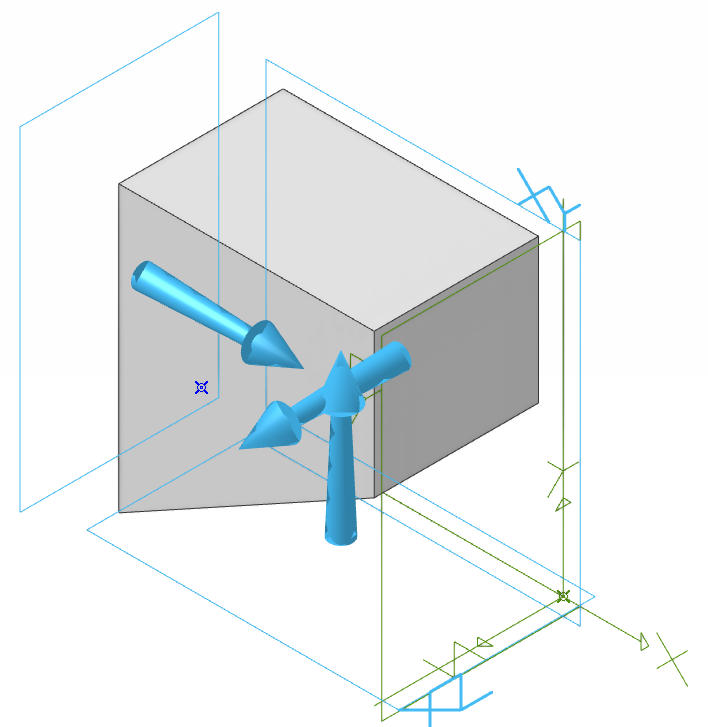

Zaznacz trzecią, ostatnią płaszczyznę. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie i zostanie wyświetlony podgląd punktu.

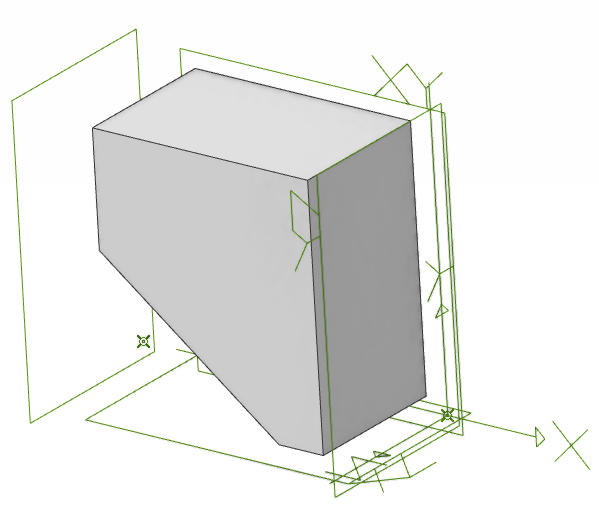

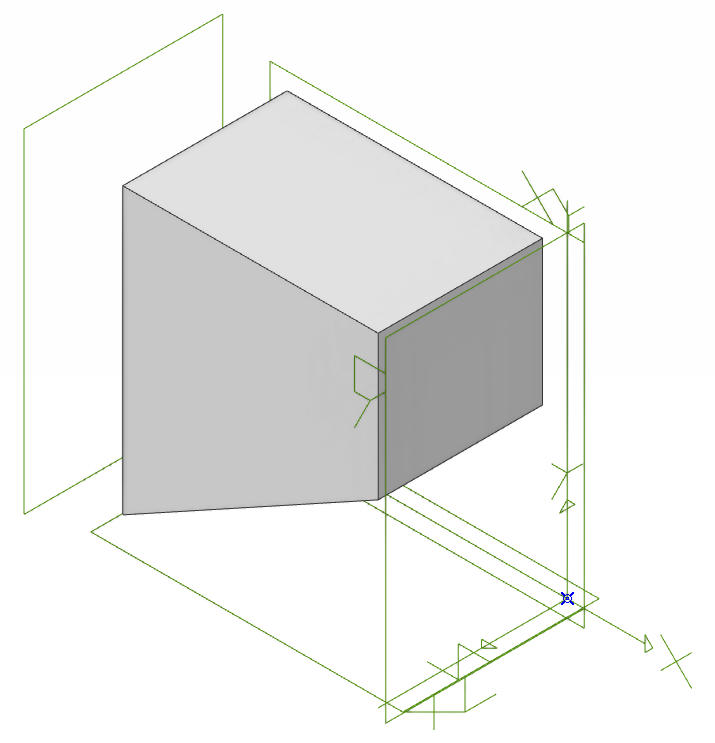

Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w obszarze roboczym oraz na liście „Operacje” (Features) w historii części.

Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.

Oryginał: Inserting a Point at the Intersection of Three Planes
