Podstawy operacji Ścieżka

Sweep Basics

Operacje po ścieżce dodają lub usuwają materiał wzdłuż ścieżki. Podczas tworzenia operacji po ścieżce należy przestrzegać następujących zasad:

• Wybrane profile muszą znajdować się w innym szkicu niż ścieżka.

• Wybrane profile muszą być zamknięte.

• Ścieżka operacji musi znajdować się na innej płaszczyźnie niż profil używany do utworzenia operacji po ścieżce, ale punkt początkowy ścieżki musi znajdować się na tej samej płaszczyźnie co profil. Punkt początkowy nie musi znajdować się wewnątrz profilu.

• Szkice definiujące ścieżkę mogą być otwarte lub zamknięte, ale nie mogą się samoprzecinać.

• Ścieżka szkicu musi zaczynać się na płaszczyźnie profilu operacji po ścieżce lub przechodzić przez płaszczyznę profilu.

• Ścieżka szkicu może składać się z wielu szkiców 2D lub 3D oraz krawędzi części lub powierzchni.

• Ścieżka szkicu musi być ciągła.

W razie potrzeby profil można utrzymać równolegle do płaszczyzny szkicu za pomocą opcji „Sztywny” (Rigid). Do operacji po ścieżce można dodać pochylenie, o ile profil nie jest wymuszony jako równoległy. Gdy pochylenie zostanie zastosowane do cienkościennej operacji po ścieżce, zostanie ono zastosowane jednakowo po obu stronach ścianki.

Przykład operacji „Ścieżka”

Ilość materiału utworzonego lub usuniętego w operacji po ścieżce zależy od rozmiaru i kształtu profilu szkicu prowadzonego wzdłuż ścieżki szkicu. Długość materiału zależy od długości ścieżki szkicu.

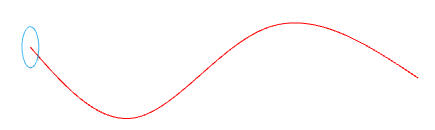

• Utwórz szkic z profilem.

• Utwórz szkic rozpoczynający się na płaszczyźnie pierwszego profilu, który posłuży jako ścieżka operacji.

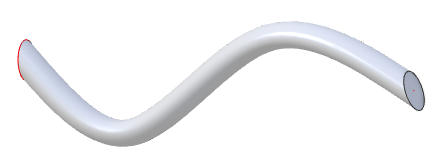

• Utwórz operację po ścieżce, używając pierwszego szkicu jako profilu, a drugiego szkicu jako ścieżki.

---
