Lustro złożenia

Assembly Mirror

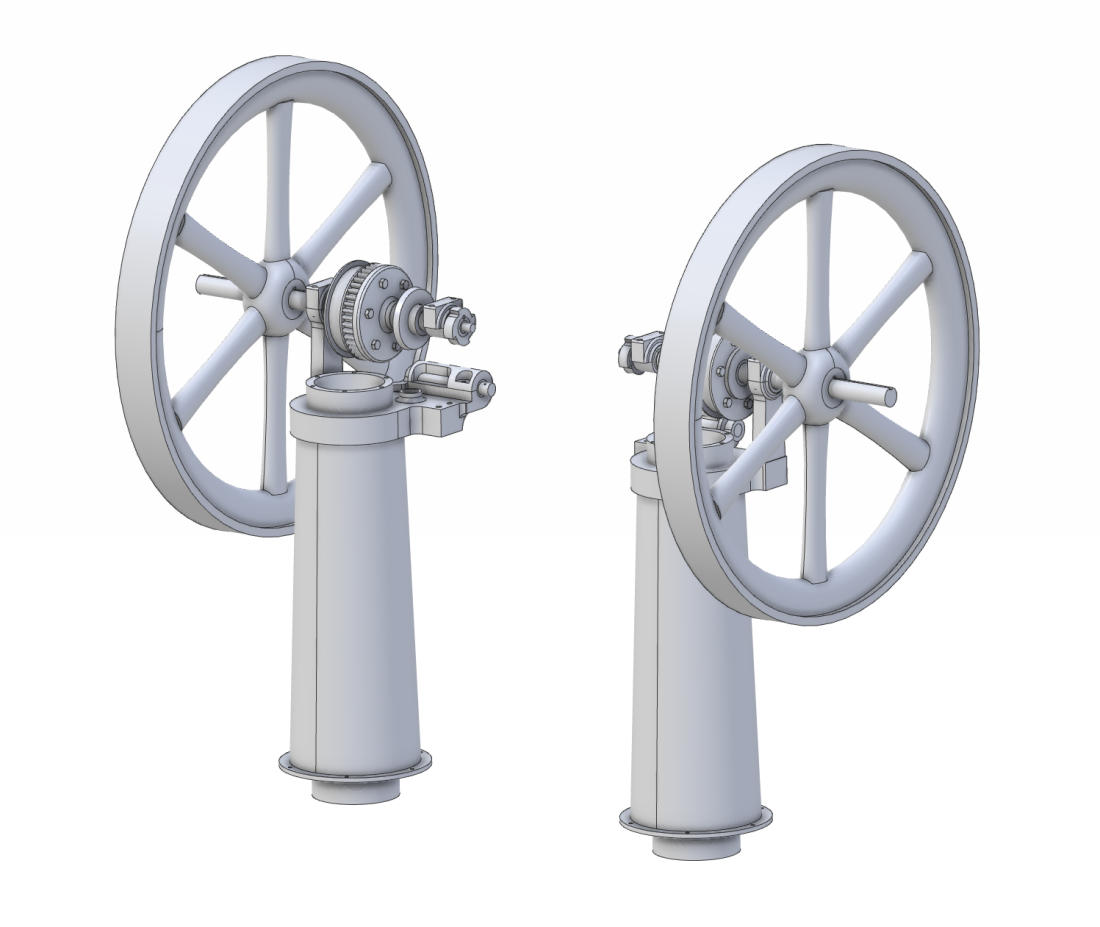

Istniejących części lub podzespołów można użyć do utworzenia operacji „Lustro Wzoru” (Mirror Pattern). Nowe komponenty mogą być kopiami komponentów źródłowych lub ich odpowiednikami o przeciwnej orientacji.

Różnica między kopią a częścią o przeciwnej orientacji

Kopia części

W jednym z czterech domyślnych ustawień orientacji tworzone jest wystąpienie części oryginalnej. Zachowuje ono wszystkie właściwości części i jest aktualizowane po każdej aktualizacji pliku oryginalnego. Orientację można wybrać podczas tworzenia lustra lub przez edycję wzoru lustrzanego po jego utworzeniu.

Część o przeciwnej orientacji

Tworzony jest nowy plik części z tekstem „Mirror” dołączonym do nazwy. Jeśli istnieje już plik powiązany z komponentem źródłowym, zostanie on wczytany. Plik ten można edytować niezależnie od części oryginalnej. W ten sposób tworzone jest rzeczywiste lustrzane odbicie części, co może być przydatne w przypadku części niesymetrycznych. Jest to również przydatne, gdy niektóre operacje w części lustrzanej wymagają zmiany.

W chwili tworzenia części o przeciwnej orientacji zostaną zachowane wyłącznie „Konfiguracja” (Configuration) i kolor części źródłowej.

Tworzenie lustrzanego odbicia podzespołów

Lustrzane odbicia podzespołów można tworzyć tak samo jak lustrzane odbicia części. Części składowe zostaną wyświetlone na liście, a każdą z nich można indywidualnie zmienić na kopię lub część o przeciwnej orientacji.

Ograniczenia tworzenia lustrzanego odbicia podzespołów

Informacje o materiale nie są kopiowane do odbicia lustrzanego.
Relacje w podzespole nie są przenoszone do złożenia lustrzanego.
Ustawienie „Utwórz zespół nastawny” (Make Flexible) nie ma zastosowania w odbiciu lustrzanym, ponieważ nie zawiera ono relacji.

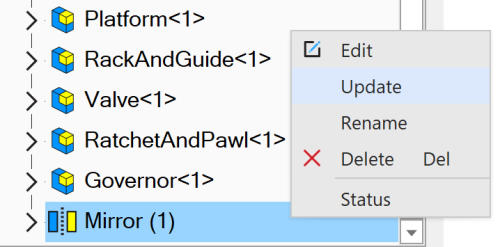

Jeśli położenie komponentów źródłowych ulegnie zmianie, należy zaktualizować operację lustra, aby uwzględnić te zmiany. W tym celu kliknij prawym przyciskiem myszy operację lustra w „Drzewie projektu” (Design Explorer), a następnie w menu podręcznym kliknij „Aktualizuj” (Update).

Jak utworzyć lustro złożenia

W grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly) kliknij „Lustro” (Mirror).

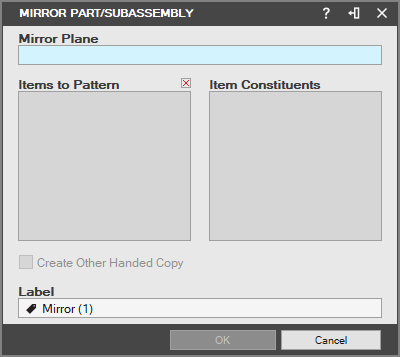

Zostanie wyświetlone okno dialogowe „Lustro części/podzespołu” (Mirror Part/Subassembly).

Wybierz „Płaszczyznę lustra” (Mirror Plane): płaszczyznę odniesienia albo płaską ścianę części.
Wybierz części lub podzespoły, których odbicie lustrzane chcesz utworzyć. Komponenty przeznaczone do odbicia lustrzanego zostaną wyświetlone w obszarze „Części/podzespoły wzoru” (Part/Subassemblies to Pattern). Aby usunąć komponent lustrzany z listy, kliknij go prawym przyciskiem myszy, a następnie kliknij „Usuń elementy wyboru” (Remove Selection Item(s)) lub „Wyczyść wszystko” (Clear All), aby usunąć wszystkie komponenty.

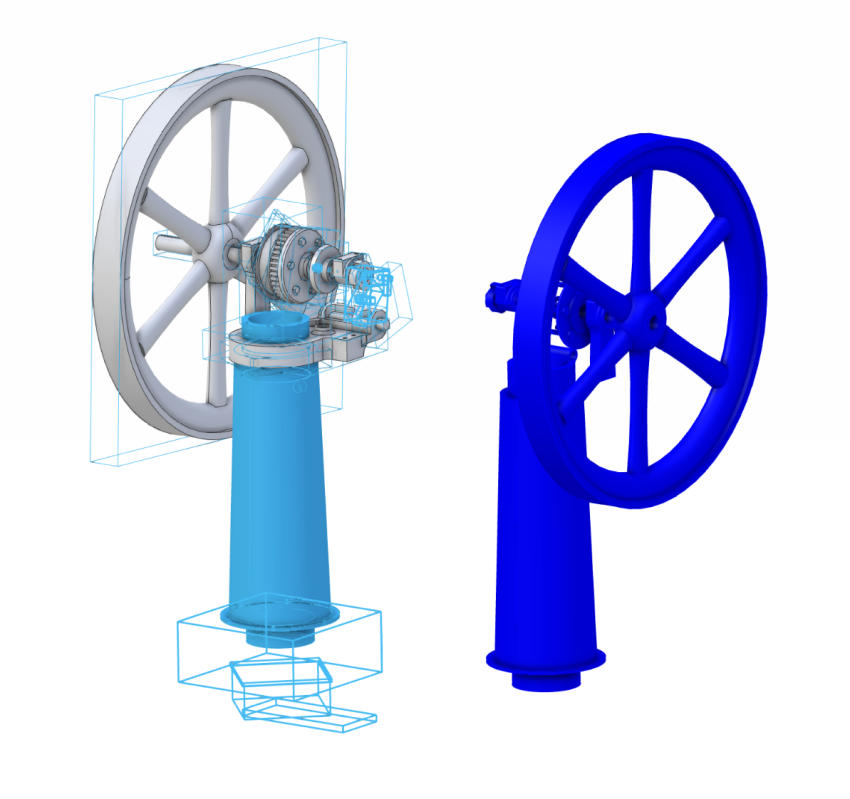

Zostanie wyświetlony podgląd komponentów lustrzanych:

Dla każdej części lustrzanej można wybrać utworzenie kopii części albo kopii o przeciwnej orientacji. Można to również zrobić dla części składowych podzespołu. Aktualny stan wszystkich części można rozpoznać po symbolu.

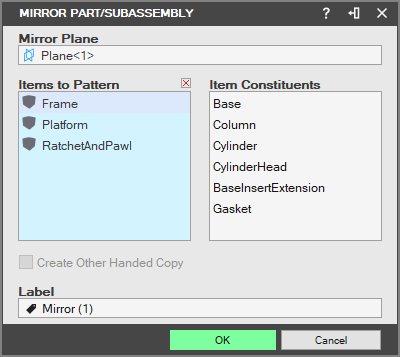

Aby utworzyć kopię części:
Wybierz część w obszarze „Część/podzespół wzoru” (Part/Subassembly to Pattern).
Jeśli opcja „Utwórz kopię o przeciwnej orientacji” (Create other handed copy) jest zaznaczona, usuń jej zaznaczenie.
Aby zmienić orientację części lustrzanej, w obszarze „Wybierz orientację” (Choose orientation) klikaj strzałkę w lewo lub w prawo, aż zostanie wyświetlona żądana orientacja.

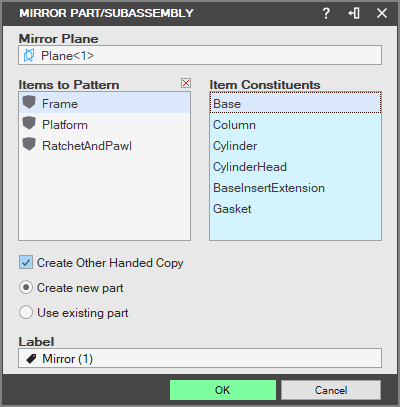

Aby utworzyć kopię o przeciwnej orientacji:
Wybierz część w obszarze „Część/podzespół wzoru”.
Zaznacz opcję „Utwórz kopię o przeciwnej orientacji”.
Wybierz użycie istniejącej części, która może być na przykład zmodyfikowaną kopią części oryginalnej, albo wybierz opcję „Utwórz nową część” (Create a new part).

Kopie części o przeciwnej orientacji znajdujące się w folderze złożenia zostaną automatycznie wybrane w obszarze „Użyj istniejącej części” (Use existing part).

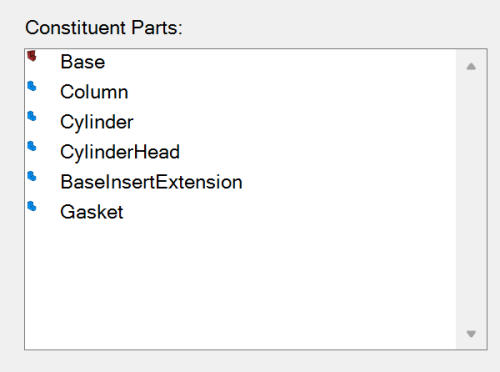

Jeśli tworzone jest lustrzane odbicie podzespołów, ich części zostaną wyświetlone w obszarze „Części składowe” (Constituent Parts).

Zmień nazwę wzoru lustrzanego w polu „Nazwa” (Label).
Kliknij „OK”, aby utworzyć wzór lustrzany.

Usuwanie lustra złożenia

Aby usunąć lustro złożenia, kliknij prawym przyciskiem myszy operację „Lustro” w „Drzewie projektu”, a następnie kliknij „Usuń” (Delete).

Oryginał: Assembly Mirror
