Tworzenie pliku Excel

Create the Excel File

Elementy „Przybornika” (Toolbox) są zasadniczo połączeniem danych programu Excel i powiązanych z nimi plików części Alibre. Pierwszym etapem procesu jest utworzenie danych w programie Excel.

Utwórz nowy plik Excel we właściwej lokalizacji

Pierwszym krokiem jest utworzenie pliku Excel w wybranej lokalizacji „Przybornika”. W zależności od tego, jak chcesz później przechodzić do elementu podczas wstawiania go z „Przybornika”, może być konieczne utworzenie nowego folderu lub podfolderu w folderze danych „Przybornika”. W katalogu danych „Przybornika” możesz utworzyć dowolną strukturę folderów, aby jak najlepiej uporządkować pliki.

Umieść plik Excel we właściwej lokalizacji

• Zastanów się, czym będzie tworzona część i gdzie może pasować do istniejącej struktury „Przybornika”. Jeśli na przykład masz już folder o nazwie „Elementy złączne ANSI” (ANSI Fasteners) i tworzysz nową część będącą elementem złącznym, warto umieścić ją w folderze „Elementy złączne ANSI”. Może być również konieczne utworzenie nowego folderu lub podfolderu przeznaczonego na tę część. Ta decyzja wpływa na sposób przechodzenia do części podczas dostosowywania jej za pomocą „Przybornika”.

• Po znalezieniu istniejącego folderu albo utworzeniu nowego folderu lub podfolderu w folderze danych „Przybornika” uruchom program Excel i zapisz w tym folderze nowy lub istniejący arkusz kalkulacyjny. Nadaj plikowi Excel nazwę części, której chcesz docelowo używać. Jeśli na przykład tworzysz element reprezentujący wsporniki kątowe, nazwij arkusz „L-Bracket.xlsx”.

Zapisz plik w formacie XLSX. Pliki Excel i powiązane z nimi pliki części muszą być zapisane w folderze danych „Przybornika”.

Formatowanie danych programu Excel

Dane programu Excel muszą spełniać ściśle określone wymagania dotyczące formatowania.

Formatowanie nazw kolumn

Po ukończeniu łączenia z programem Excel nazwy kolumn będą bezpośrednio używane w „Edytorze równań” (Equation Editor) jako nazwy parametrów. Dlatego nazwy kolumn muszą być zgodne z tymi samymi zasadami nazewnictwa co nazwy parametrów:

• Nie mogą zaczynać się od cyfry

• Nie mogą zawierać spacji

• Nie mogą zawierać znaków specjalnych z wyjątkiem „_”

• Nazwy kolumn nie mogą się powtarzać — każda z nich musi być unikatowa.

• Nazwa kolumny nie może być pusta

Nazwy kolumn są przejmowane przez „Edytor równań”, a także przez docelowy interfejs wstawiania elementów z „Przybornika”. Warto nadawać kolumnom nazwy czytelne dla użytkownika. Kolumny, które mogą reprezentować wartości liczbowe wprowadzane przez użytkownika, powinny zawierać jednostki, na przykład „Length_IN” lub „Lengh_MM”, aby użytkownik końcowy wiedział, w jakich jednostkach pracuje. Po połączeniu pliku Excel konieczne będzie przypisanie każdej nazwy kolumny i określenie jej typu danych. Użycie w nazwach kolumn takich słów jak „length”, „width”, „distance”, „diameter” itd. spowoduje automatyczne przypisanie odpowiednich typów danych. Rozważ więc użycie nazw takich jak „Chamfer_Offset” lub „Span_Length” zamiast „CO” lub „SpanL”. Jest to ułatwienie, a nie wymóg. Można również dodać kolumny określające wygaszenie operacji. Jeśli w nazwie kolumny użyjesz słowa „suppress”, typ danych wygaszenia zostanie przypisany automatycznie. „Nazwa Części” (Part Name) może być również określona w pojedynczej kolumnie. Dla tej kolumny konieczne będzie ręczne przypisanie typu danych nazwy części, ponieważ domyślnie nadal będzie do niej przypisany typ „Tekst” (Text). Formatowanie danych

Wiersze danych w programie Excel muszą być zgodne z następującymi zasadami:

• Każdy wiersz musi być kompletny — w żadnej ze zdefiniowanych kolumn nie może być pustych komórek.

• Wszystkie jednostki odległości muszą być takie same. Nie mieszaj na przykład wartości w calach i milimetrach w tym samym pliku Excel.

• Każdy wiersz powinien być unikatowy względem pozostałych wierszy.

• Zestaw nie może zawierać pustych kolumn.

• Dane nie mogą zawierać równań ani funkcji programu Excel. Jeśli dane zawierają równania lub funkcje, skopiuj je i wklej za pomocą opcji „Tylko wartości” (Values Only).

• Nie scalaj żadnych komórek.

• W pliku Excel nie stosuj żadnego formatowania ani nie umieszczaj dodatkowych danych, które nie należą do danych kolumn.

Jeśli dane kolumn zostaną zmodyfikowane lub usunięte, podczas weryfikowania części może wystąpić błąd. Podejmij odpowiednie środki, aby uniknąć zbędnych zmian lub usunięć w pliku Excel.

Pobieranie danych gwintów z programu Excel

W danych programu Excel można użyć określonych kolumn specjalnych do sterowania operacją gwintu — wewnętrznego lub zewnętrznego. Aby używać gwintów z „Przybornikiem”, musisz spełnić kilka warunków:

• Plik Alibre Threads musi zawierać wszystkie możliwe wartości gwintów, których zamierzasz używać w części. Sprawdź, czy definicje gwintów części standardowej zawierają dane, których nie ma w pliku gwintów Alibre, i w razie potrzeby dodaj je samodzielnie.

• Plik Excel musi zawierać 4 specjalne pola o następujących nazwach:

Thread_Series

Thread_Size

Thread_Designation

Thread_External_Class lub Thread_Internal_Class

Opcjonalnie: dowolna nazwa kolumny wskazująca Thread_Length, jeśli zamierzasz używać gwintów o określonej długości. Długości gwintów są określane podczas tworzenia operacji i nie stanowią właściwości definicji Alibre Threads.

Aby wypełnić kolumny, pobierz dokładne dane z pliku Excel Alibre Threads:

Thread_Series

Wypełnij tę kolumnę wartością „Wyświetlana nazwa” (Display Name) dla „Seria gwintu” (Thread Series).

Thread_Size

Wypełnij tę kolumnę wartością „Rozmiar” (Size).

Thread_Designation

Wypełnij tę kolumnę wartością „Oznaczenie” (Designation).

Thread_External_Class lub Thread_Internal_Class

W zależności od potrzeb wypełnij tę kolumnę wartością „Klasa” (Class) z sekcji „Gwint zewnętrzny” (External Threads) lub „Gwint wewnętrzny” (Internal Thread).

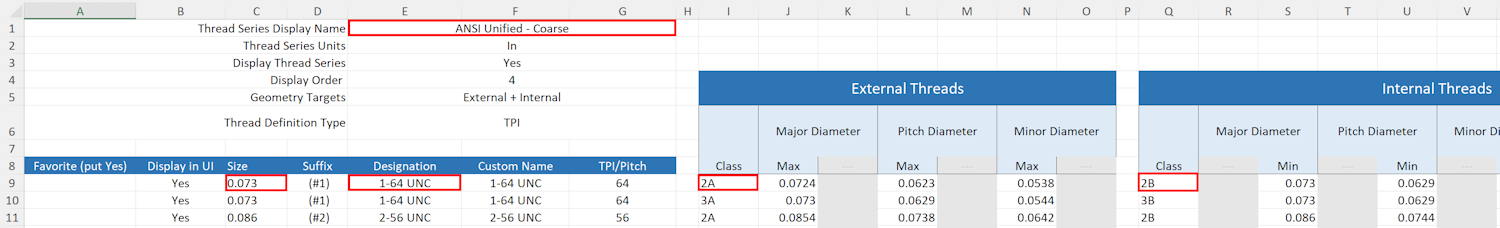

Poniżej przedstawiono przykład rozmieszczenia wymaganych danych w dokumencie Excel Alibre Threads:

Przykład 1

Przykład danych zgodnych z powyższymi zasadami:

SKU	Major_Width	Minor_Width	Radius	Length_IN

A33458	2	2	.25	.1

A33459	5	3	.5	.1

A33111	5	2	.25	.1

A33992	10	5	1	.1

A339911	12	6	2	.1

W powyższym przykładzie tworzymy część, w której użytkownik ma określić długość podczas konfiguracji. Utworzyliśmy więc „wartość zastępczą” równą .1, ale może to być dowolna wartość. Ponieważ użytkownik wprowadzi tę wartość później, faktycznie zastępując wartość w danych, kolumna otrzymała nazwę Length_IN, aby wskazać użytkownikowi końcowemu, że wprowadza wartość w calach.

Przykład 2 — Gwinty

Przykład danych zawierających dane gwintów:

Width	Length	Height	Offset	Thread_Series	Thread_Size	Thread_Designation	Thread_External_Class

.5	1	.25	.05	ANSI Unified - Fine	0.125	5-44 UNF	2A

.5	1.25	.25	.05	ANSI Unified - Fine	0.138	6-40 UNF	2A

.6	1.25	.25	.075	ANSI Unified - Fine	0.19	10-32 UNF	2A

.6	1.3	.25	.075	ANSI Unified - Fine	0.25	1/4-28 UNF	1A

1	1.25	.3	.1	ANSI Unified - Fine	0.3125	5/16-24 UNF	2A

---
