Czym są Globalne parametry

What are Global Parameters

„Globalne parametry” są dostępne w:

Zmienne, nazywane również parametrami, sterują wszystkim w projektach. Wymiar długości linii, wartość kąta w szyku i głębokość operacji „Wyciągnięcie proste” (Extrude Boss) to przykłady parametrów. W obrębie części parametrami zarządza się w „Edytorze równań” (Equation Editor). „Edytor równań” umożliwia zarządzanie parametrami tylko w pliku części, w którym się znajduje.

Czasami potrzebujesz parametrów, których można używać w wielu częściach. Dzięki temu zmiana parametru wpływa na wiele części. Do tego służą „Globalne parametry”.

„Globalne parametry” wyglądają i działają podobnie do „Edytora równań”, ale stanowią osobne pliki i nie edytuje się ich w obszarze roboczym projektu.

Dowolny parametr w obszarze roboczym „Część” (Part), „Blacha” (Sheetmetal) lub „Złożenie” (Assembly) można powiązać z plikiem parametrów globalnych.

Prosty przykład

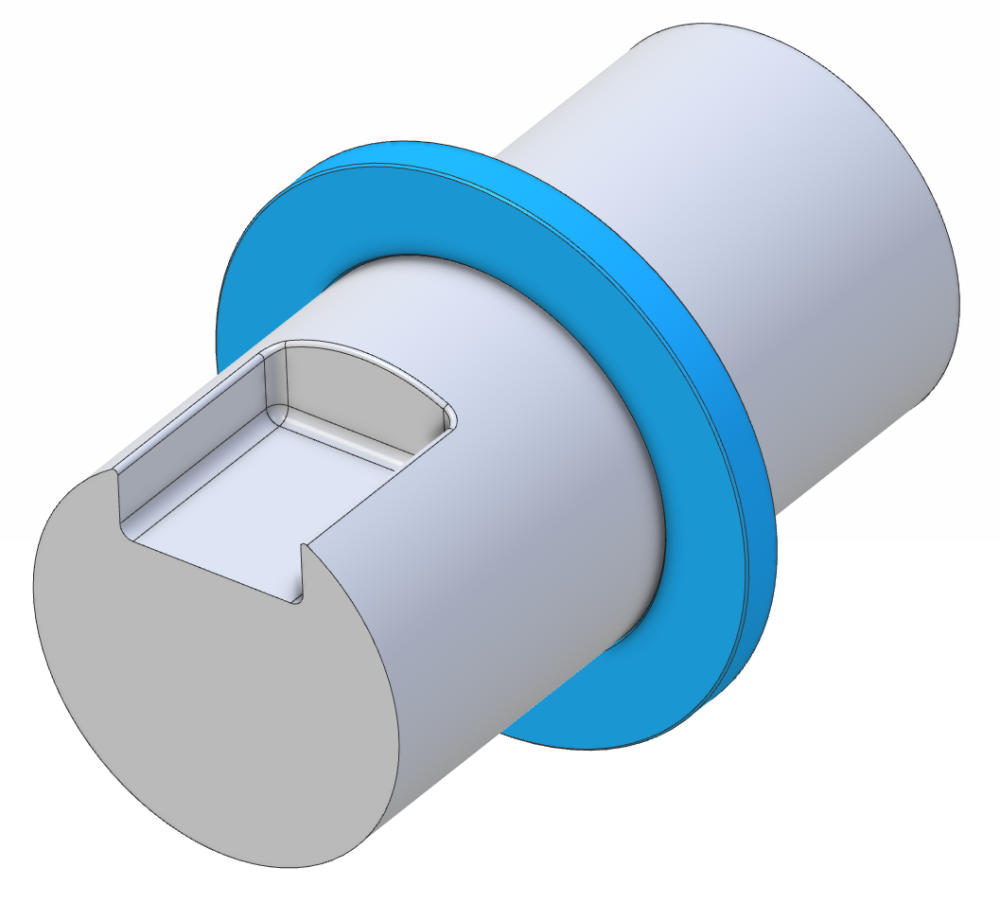

Rozważ proste złożenie dwóch części: wałka i podkładki. W tym przykładzie średnica zewnętrzna wałka jest równa średnicy wewnętrznej podkładki. Po zmianie średnicy wałka trzeba pamiętać również o zmianie średnicy wewnętrznej podkładki.

Jeśli użyjemy „Globalnych parametrów”, podczas tworzenia części zaprojektujemy wałek i podkładkę tak, aby odwoływały się do zewnętrznego pliku parametrów globalnych. Aby zmienić średnicę wałka, zmienimy ją w pliku parametrów globalnych, a nie w pliku części wałka. W rezultacie średnica wewnętrzna podkładki, która również odwołuje się do tego samego pliku parametrów globalnych co wałek, zostanie automatycznie zaktualizowana.

Bardziej złożony przykład

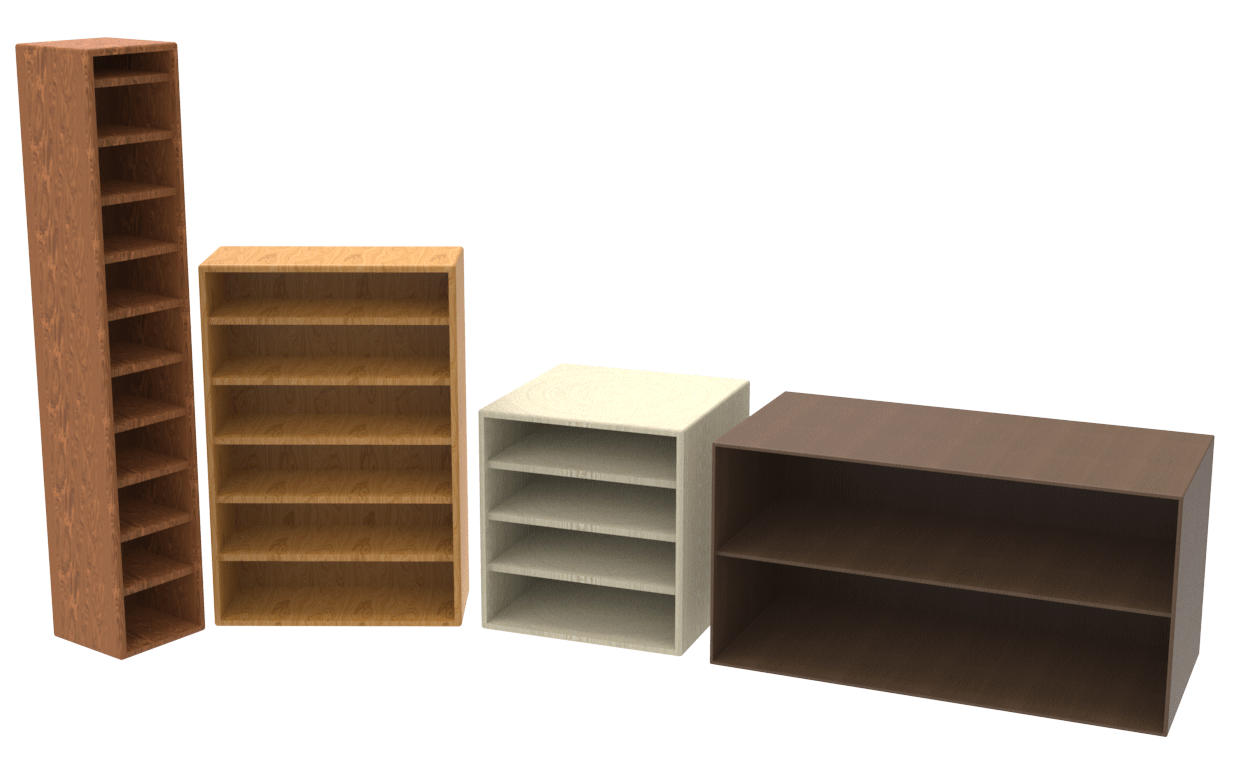

Załóżmy, że zawodowo produkujesz regały. Regał można zdefiniować za pomocą kilku kluczowych parametrów: szerokości, głębokości, wysokości i liczby półek. Regał składa się jednak z wielu elementów: tylnej, górnej, dolnej i bocznych ścianek korpusu oraz samych półek. Aby zmienić szerokość, trzeba otworzyć i zmodyfikować co najmniej 3 pliki. Jest to żmudny proces, w którym łatwo popełnić błąd.

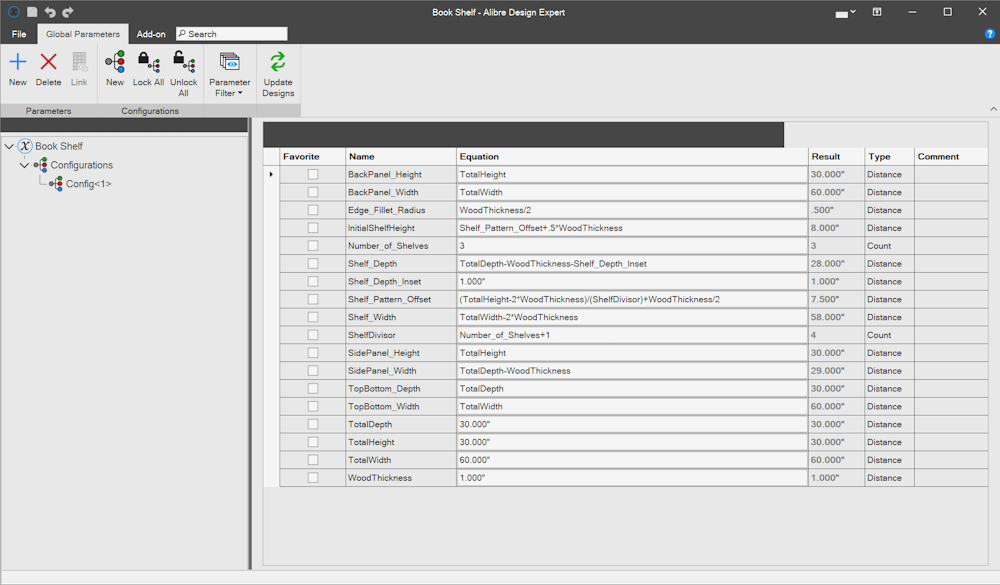

Korzystając z „Globalnych parametrów”, możemy zdefiniować podstawowe parametry regału w jednym pliku, do którego odwołują się wszystkie pliki części:

Zmieniając kilka kluczowych parametrów — w tym przypadku TotalDepth, TotalHeight, TotalWidth i Number_of_Shelves — możemy utworzyć unikatowy wariant projektu w około 20 sekund. Zmiany wprowadzone w tej jednej tabeli parametrów są przenoszone do wszystkich plików części używanych do utworzenia gotowego regału. Po kliknięciu „Aktualizuj projekt” (Update Design) złożenie regału i wszystkie jego elementy zostaną zaktualizowane zgodnie z nowymi wartościami.

Kiedy używać „Globalnych parametrów”

Warto rozważyć użycie „Globalnych parametrów”, jeśli:

Zmiana kilku kluczowych parametrów może znacząco wpłynąć na projekt, a chcesz sterować nimi z jednego miejsca.
Chcesz bardzo szybko wprowadzać zmiany w projekcie.
Oferujesz produkty konfigurowalne lub wykonywane na zamówienie i chcesz szybko generować projekty zgodnie z określonymi regułami, aby przygotowywać plany.
Niektóre aspekty projektu nie dopuszczają żadnego błędu i bezwzględnie wymagają jednoczesnego oraz spójnego dostosowania.

Oryginał: What are Global Parameters
