Wstawianie osi przez dwa punkty

Inserting an Axis Through Two Points

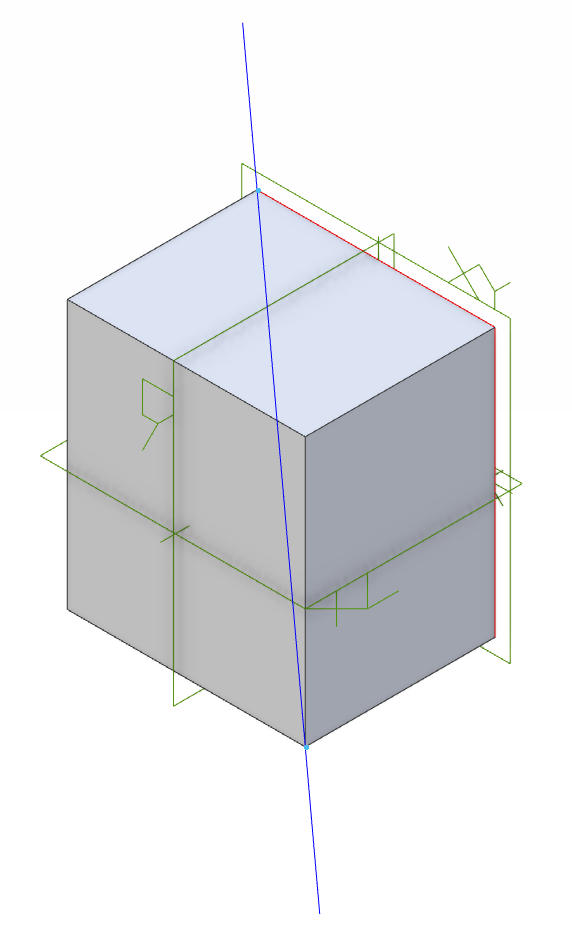

Oś można wstawić przez dwa niepokrywające się punkty lub wierzchołki. W tym przykładzie przedstawiono oś przechodzącą przez dwa wierzchołki modelu.

Jak wstawić oś przez dwa punkty

Wybierz polecenie „Wstaw oś” (Insert Reference Axis) z grupy „Geometria odniesienia” (Reference) na „karcie Modelowanie części” (Part Modeling tab).
Zostanie wyświetlone okno dialogowe „Wstaw oś” (Insert Axis). Kliknij dwa punkty lub wierzchołki w obszarze roboczym, a „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. W obszarze roboczym zostanie wyświetlony podgląd osi.

Jeśli nie można zaznaczyć elementów, sprawdź „Zaznacza filtry” (Selection Filters).

Kliknij przycisk „Zatwierdź” (Apply). Oś zostanie wyświetlona na liście „Operacje” (Features) w „Drzewie projektu” (Design Explorer).
Kliknij przycisk „Zamknij” (Close).
