Podstawy geometrii odniesienia
Reference Geometry Basics
Geometria odniesienia obejmuje płaszczyzny, osie, punkty i powierzchnie, które służą przede wszystkim jako elementy pomocnicze przy tworzeniu operacji. Są one powiązane ze ścianami, krawędziami i wierzchołkami, na podstawie których je utworzono. Płaszczyzny odniesienia służą jako domyślne płaszczyzny szkicu, a osie są niezbędne do tworzenia takich operacji jak obroty i szyki. Głównym punktem odniesienia w obszarze roboczym jest początek układu współrzędnych, który często służy jako element pomocniczy.
Geometria odniesienia bywa również nazywana geometrią konstrukcyjną. Po zapisaniu projektu nie jest ona uwzględniana w geometrii 3D części ani złożenia. Geometria odniesienia pojawia się w „Drzewo projektu” (Design Explorer) w dwóch miejscach: w drzewie pod właściwą kategorią oraz w drzewie operacji, w kolejności chronologicznej jej tworzenia.

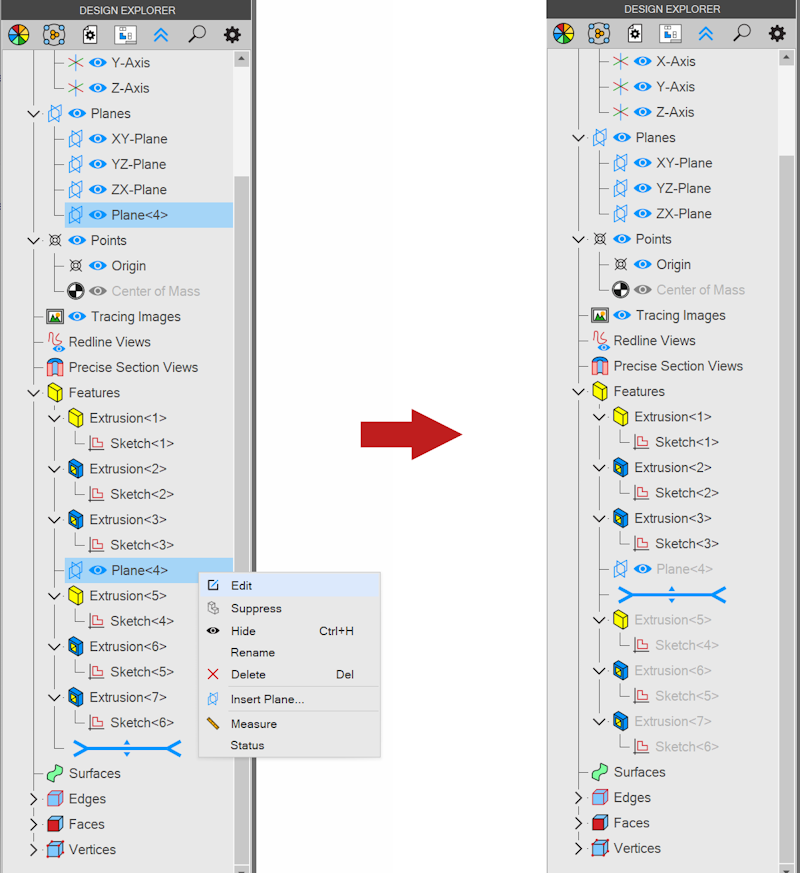

Podczas edycji geometrii odniesienia wszystkie późniejsze operacje są cofane do stanu z chwili jej utworzenia.
Powiązania geometrii odniesienia
Dział zatytułowany „Powiązania geometrii odniesienia”Punkt, oś lub płaszczyzna są powiązane z częścią modelu, na podstawie której je utworzono. To powiązanie może wpływać na położenie geometrii odniesienia, takiej jak punkty, osie i płaszczyzny, ale nie może wpływać na geometrię bryłową, taką jak wierzchołki, krawędzie i ściany.
Usuwanie operacji geometrii bryłowej
Dział zatytułowany „Usuwanie operacji geometrii bryłowej”Usunięcie operacji utworzonej z użyciem geometrii odniesienia nie powoduje usunięcia tej geometrii. Traci ona jednak powiązanie z elementem źródłowym. Niekoniecznie stanowi to problem, jeśli położenie tej geometrii odniesienia nie musi się zmieniać. Geometria odniesienia, która utraciła powiązanie z elementem źródłowym, jest wyświetlana kursywą w „Drzewo projektu”.
Modyfikowanie geometrii bryłowej
Dział zatytułowany „Modyfikowanie geometrii bryłowej”Gdy operacja utworzona z użyciem geometrii odniesienia, takiej jak punkt, oś lub płaszczyzna, zostanie zmodyfikowana, geometria odniesienia przemieści się odpowiednio do zmian geometrii bryłowej. Na przykład gdy zmienisz długość wyciągnięcia, na którego końcowej ścianie wstawiono płaszczyznę, płaszczyzna przemieści się wraz z tą ścianą.
Oryginał: Reference Geometry Basics
