Automatyczne wymiarowanie szkicu

Auto Dimensioning a Sketch

Za pomocą narzędzia „Automatyczne wymiarowanie” (Auto Dimension) można automatycznie umieścić wymiary sterujące w całym szkicu lub na wybranym podzbiorze profili szkicu. Liczba wymiarów umieszczanych automatycznie zależy od liczby wiązań szkicu istniejących w szkicu. Aby początkowo automatycznie umieścić jak najwięcej wymiarów, zaleca się ograniczenie stosowania wiązań szkicu do minimum.

Jak automatycznie zwymiarować szkic

• Naciśnij klawisz Alt na klawiaturze, aby wyświetlić „Menu paska narzędziowego” (Toolbar Menu). Przejdź do „Szkic” (Sketch) > „Automatyczne wymiarowanie”. Zostanie wyświetlone okno dialogowe „Automatyczne wymiarowanie”.

• Wybierz opcję „Wszystkie profile” (All figures) i kliknij przycisk „Zatwierdź” (Apply).

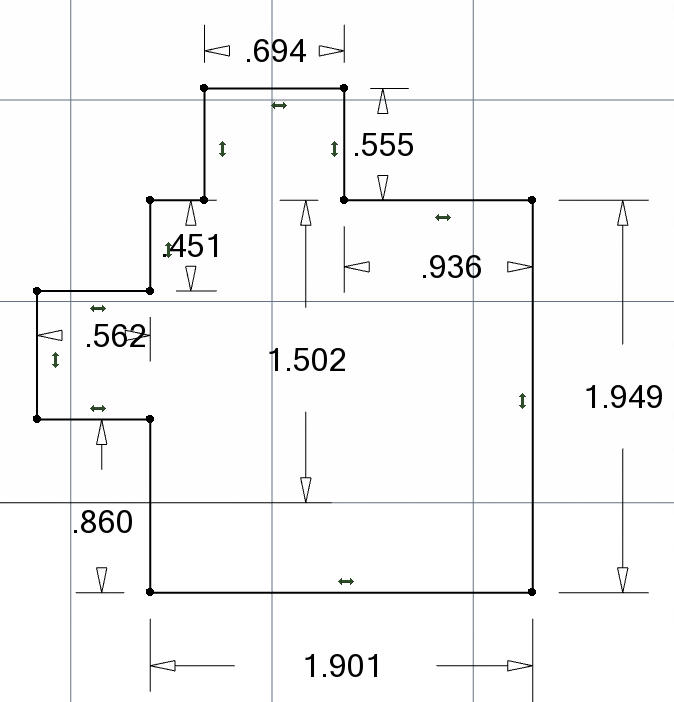

• Wymiary zostaną utworzone w szkicu. Możesz zamknąć okno dialogowe „Automatyczne wymiarowanie” i dowolnie zmodyfikować wymiary.

Jak automatycznie zwymiarować podzbiór profili szkicu

• Naciśnij klawisz Alt na klawiaturze, aby wyświetlić „Menu paska narzędziowego”. Przejdź do „Szkic” > „Automatyczne wymiarowanie”. Zostanie wyświetlone okno dialogowe „Automatyczne wymiarowanie”.

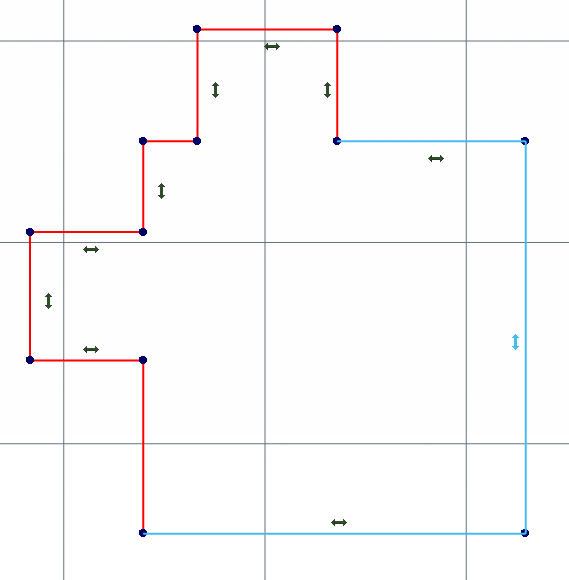

• Wybierz opcję „Wybrane” (Selected) i zaznacz profile w szkicu.

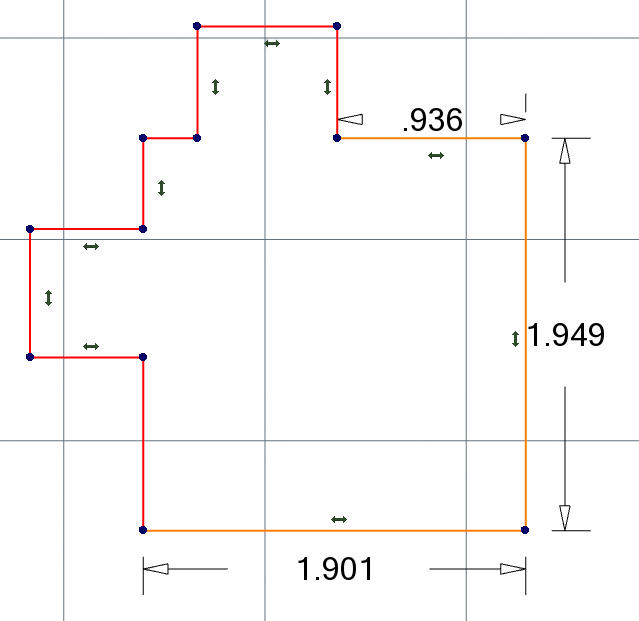

• Następnie kliknij przycisk „Zatwierdź”. Wymiary zostaną zastosowane do wybranych profili.

---
