Szablony ustawień otworów

Hole Presets

Od wersji v28.1 narzędzie „Otwór” (Hole) jest dostępne we wszystkich wariantach programu. We wcześniejszych wersjach to narzędzie było dostępne tylko w Alibre Design Professional i Expert. Szablony ustawień otworów (Hole Presets) umożliwiają szybkie tworzenie i stosowanie często używanych otworów.

Jak utworzyć szablon ustawień otworu

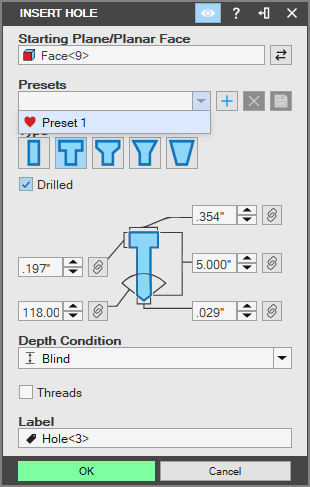

Wybierz narzędzie „Otwór” z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw otwór” (Insert Hole). Lista rozwijana „Zdefiniowane przez użytkownika” (Presets) będzie domyślnie pusta, chyba że zapisano szablony ustawień.

Wprowadź wszystkie opcje i wartości dla otworu, który ma zostać utworzony. Kliknij przycisk „Utwórz” (Create).
Wprowadź nazwę szablonu ustawień i kliknij przycisk „OK”.

Szablon ustawień otworu zostanie utworzony. Po zamknięciu okna głównego programu Alibre Design plik alibre_unicode.hps zostanie zaktualizowany. Ten plik można skopiować na inne komputery.

Wartości szablonu ustawień nie są parametryczne. Jeśli któraś z opcji zostanie zmieniona, część nie zaktualizuje się automatycznie o nowe wartości.

Plik szablonów ustawień otworów

Te szablony ustawień są zapisywane w pliku alibre_unicode.hps, który znajduje się w katalogu C:\Users\Windows Login Name\AppData\Roaming\AlibreDesign\default user.

Oryginał: Hole Presets
