Tworzenie konfiguracji parametrów globalnych

Creating Global Parameter Configurations

Konfiguracje parametrów globalnych można tworzyć w pliku parametrów globalnych, a następnie używać ich w obszarach roboczych „Część” (Part), „Część Blacha” (Sheet Metal Part) lub „Złożenie” (Assembly).

Tworzenie konfiguracji parametrów globalnych

Konfiguracje „Globalne parametry” (Global Parameters) tworzy się w taki sam sposób jak pozostałe konfiguracje.

Tworzenie konfiguracji parametrów globalnych

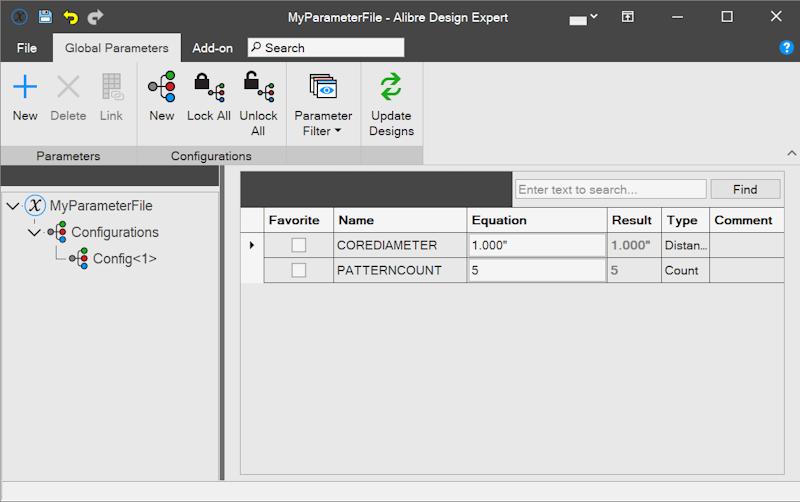

Otwórz istniejący plik parametrów globalnych.

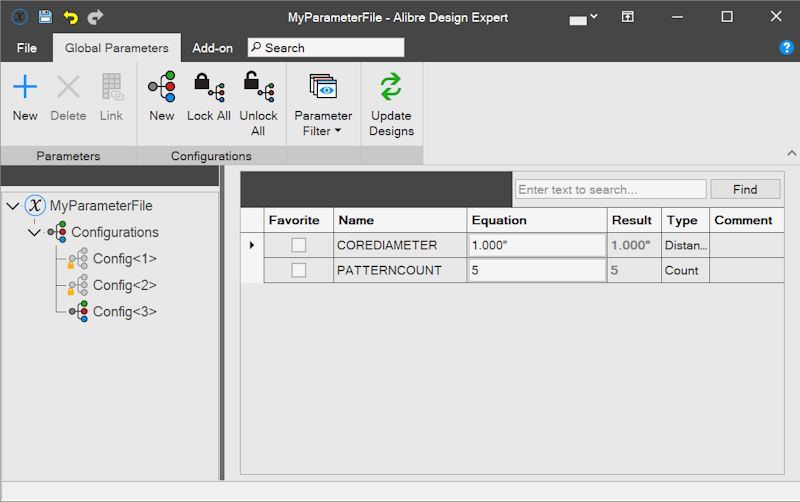

Dodaj dowolną liczbę konfiguracji, klikając przycisk „Nowy” (New) w sekcji „Konfiguracje” (Configurations) na karcie „Globalne parametry”. W tym przykładzie dodano dwie dodatkowe konfiguracje.

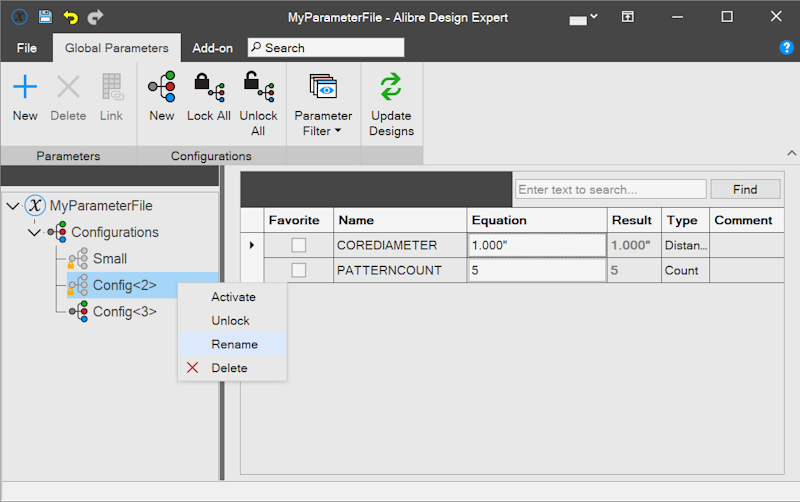

Kliknij prawym przyciskiem myszy każdą konfigurację i wybierz polecenie „Zmień nazwę” (Rename), aby nadać konfiguracjom opisowe nazwy.

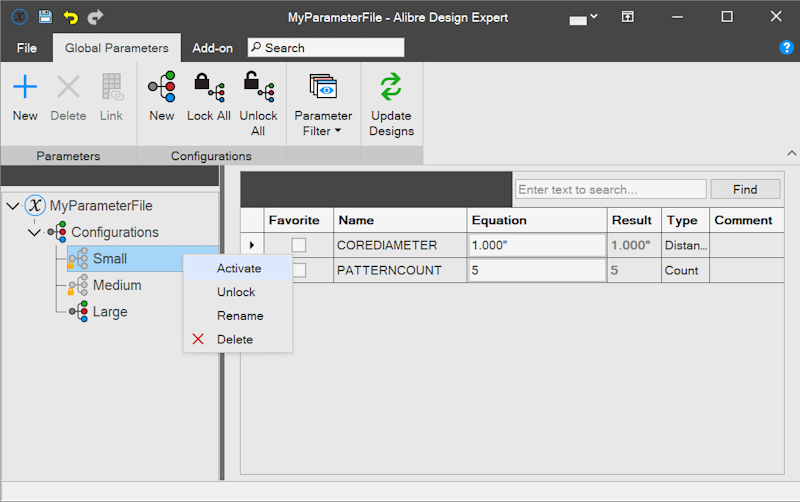

Kliknij prawym przyciskiem myszy konfigurację i wybierz polecenie „Uaktywnij” (Activate). Spowoduje to uaktywnienie konfiguracji, dzięki czemu będzie można edytować jej dane.

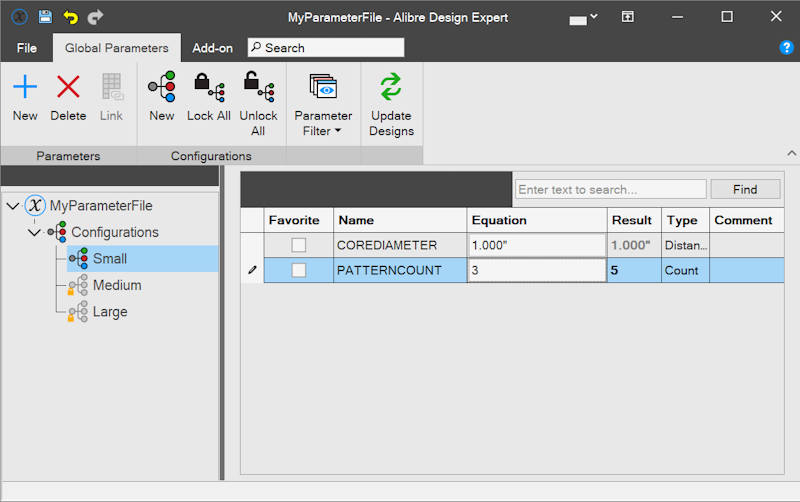

Zmodyfikuj wybrane dane. W tym przypadku konfiguracja „Małe” (Small) będzie miała wartość parametru PatternCount równą 3.

Powtarzaj proces uaktywniania różnych konfiguracji i modyfikowania wybranych danych aż do zakończenia.
Zapisz plik parametrów globalnych.
Możesz teraz używać konfiguracji parametrów globalnych w projekcie.

Oryginał: Creating Global Parameter Configurations
