Tworzenie części 3D z importowanego pliku SVG

Create a 3D Part from an imported SVG file

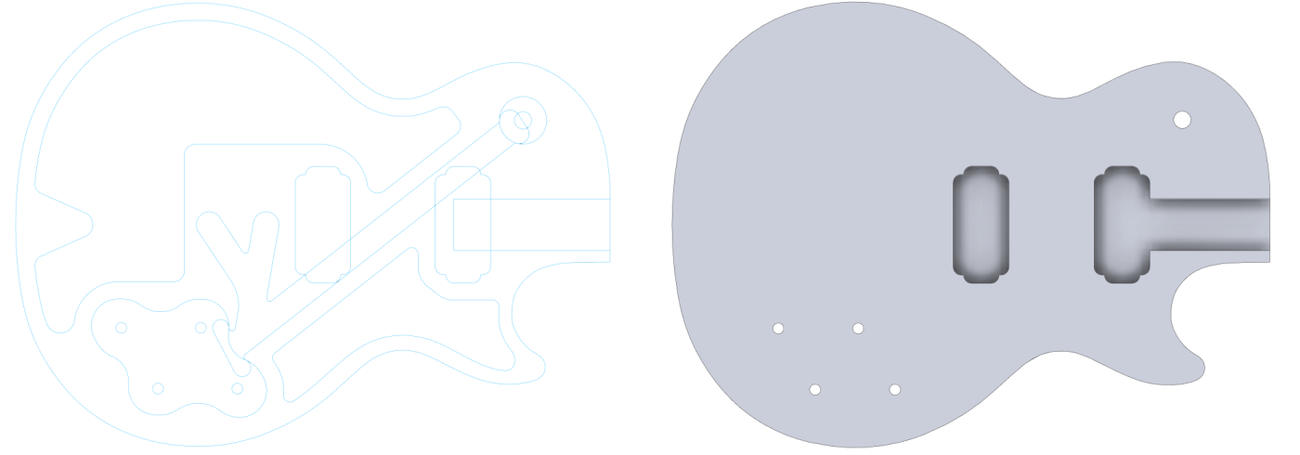

Alibre udostępnia narzędzia ułatwiające przekształcanie importowanych danych SVG w część 3D.

Najpierw zaimportuj plik SVG do obszaru roboczego części 3D. Opis importowania pliku SVG znajdziesz w temacie „Import i eksport SVG” (SVG Import and Export).
Następnie zaznacz linie szkicu, które zostaną użyte do utworzenia pierwszej operacji. Po zaznaczeniu linii szkicu naciśnij Ctrl + C, aby skopiować je do wewnętrznego schowka Windows.

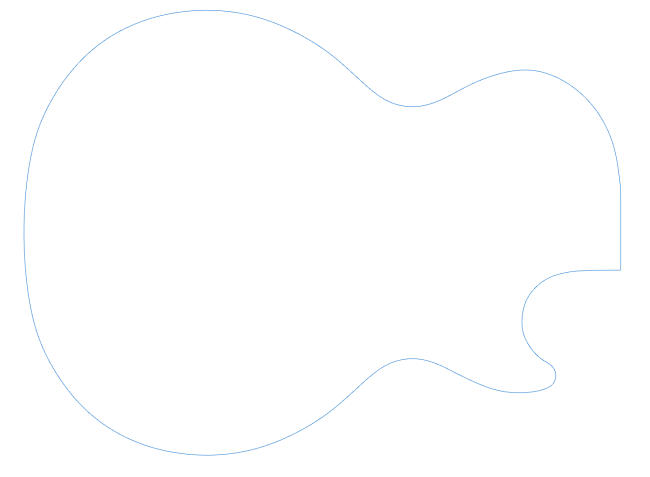

Następnie aktywuj nowy „Szkicowanie 2D” (2D Sketch) na płaszczyźnie w obszarze roboczym części i naciśnij Ctrl +V, aby wkleić do niego linie szkicu.

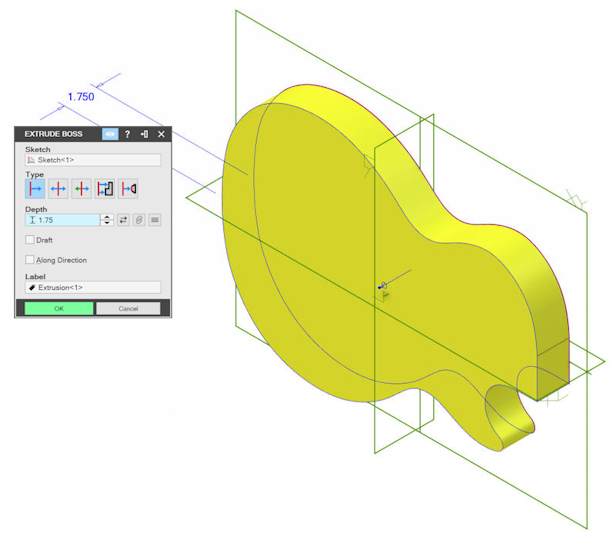

Teraz kliknij narzędzie „Wyciągnięcie proste” (Extrude Boss), aby utworzyć pierwszą operację modelu 3D.

Powtórz powyższe kroki od (2) do (4) i kontynuuj tworzenie pozostałych operacji modelu.
