Ogólne

General

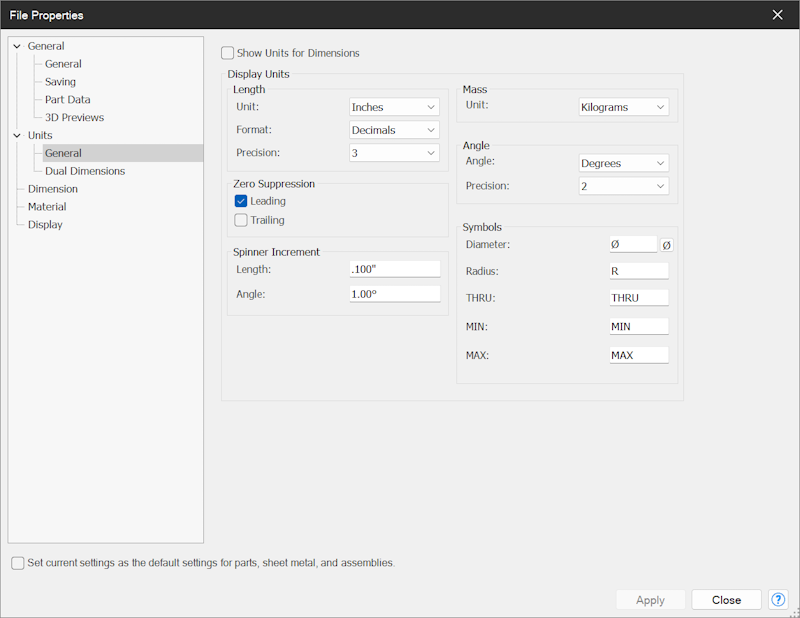

Te ustawienia dotyczą tylko obszarów roboczych części i złożeń.

„Wyświetlaj jednostki” (Display Units)

• Opcja „Jednostka” (Unit) włącza lub wyłącza wyświetlanie symboli jednostek przy wymiarach.

• Opcja „Ustaw aktualne ustawienia jako domyślne” (Set current settings as the default settings.) włącza lub wyłącza możliwość ustawienia wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).

„Długość” (Length)

• Opcja „Jednostka” określa typ wyświetlanej jednostki spośród opcji „Milimetry” (Millimeters), „Centymetry” (Centimeters), „Metry” (Meters), „Cale” (Inches), „Stopa” (Feet) oraz „Stopa i cale” (Feet and Inches).

• Opcja „Format” (Format) określa format wyświetlanych jednostek spośród opcji „Dziesiętny” (Decimal) i „Ułamkowy” (Fraction).

• Opcje „Precyzja/Mianownik” (Precision/Denominator) zmieniają się zależnie od tego, czy w opcji „Format” wybrano wartość „Dziesiętny”, czy „Ułamkowy”, i umożliwiają ustawienie precyzji liczby dziesiętnej lub mianownika ułamka dla jednostek.

„Blokowanie zer” (Zero Suppression)

Opcja „Wiodących” (Leading) włącza lub wyłącza wyświetlanie zer wiodących w wymiarach.

Opcja „Końcowych” (Trailing) włącza lub wyłącza wyświetlanie zer końcowych w wymiarach.

„Wartość przyrostu” (Spinner Increment)

• Właściwość „Długość” określa przyrost, o jaki pokrętło wartości długości zwiększa lub zmniejsza wartość.

• Właściwość „Kąt” (Angle) określa przyrost, o jaki pokrętło wartości kąta zwiększa lub zmniejsza wartość.

„Masa” (Mass)

• Opcja „Jednostka” określa format wyświetlanych jednostek spośród opcji „Kilogram” (Kilogram), „Gram” (Gram) i „Funty” (Lbm).

„Kąt”

• Opcja „Kąt” określa używany format kątów spośród opcji „Stopnie” (Degrees), „Stopnie/Minut” (Deg/Min), „Stopnie/Minut/Sekund” (Deg/Min/Sec) i „Radiany” (Radians).

• Opcja „Precyzja” (Precision) określa precyzję kątów.

„Symbole” (Symbols)

• Właściwość „Średnica” (Diameter) określa symbol używany dla średnic.

• Właściwość „Promień” (Radius) określa symbol używany dla promieni.

• Właściwość „NA WYLOT” (THRU) określa symbol używany dla wartości NA WYLOT.

• Właściwość „MIN” (MIN) określa symbol używany dla wartości MIN.

• Właściwość „MAX” (MAX) określa symbol używany dla wartości MAX.

---

Oryginał: General
