Tworzenie operacji Owijanie

Create a Wrap Feature

Narzędzie „Owijanie” owija szkic na ścianach bryły, a następnie wykorzystuje ten szkic do utworzenia wyciągnięcia lub wycięcia.

Profile w szkicu muszą tworzyć zamknięty obszar bez przerw ani przecięć.

Jak utworzyć operację „Owijanie”

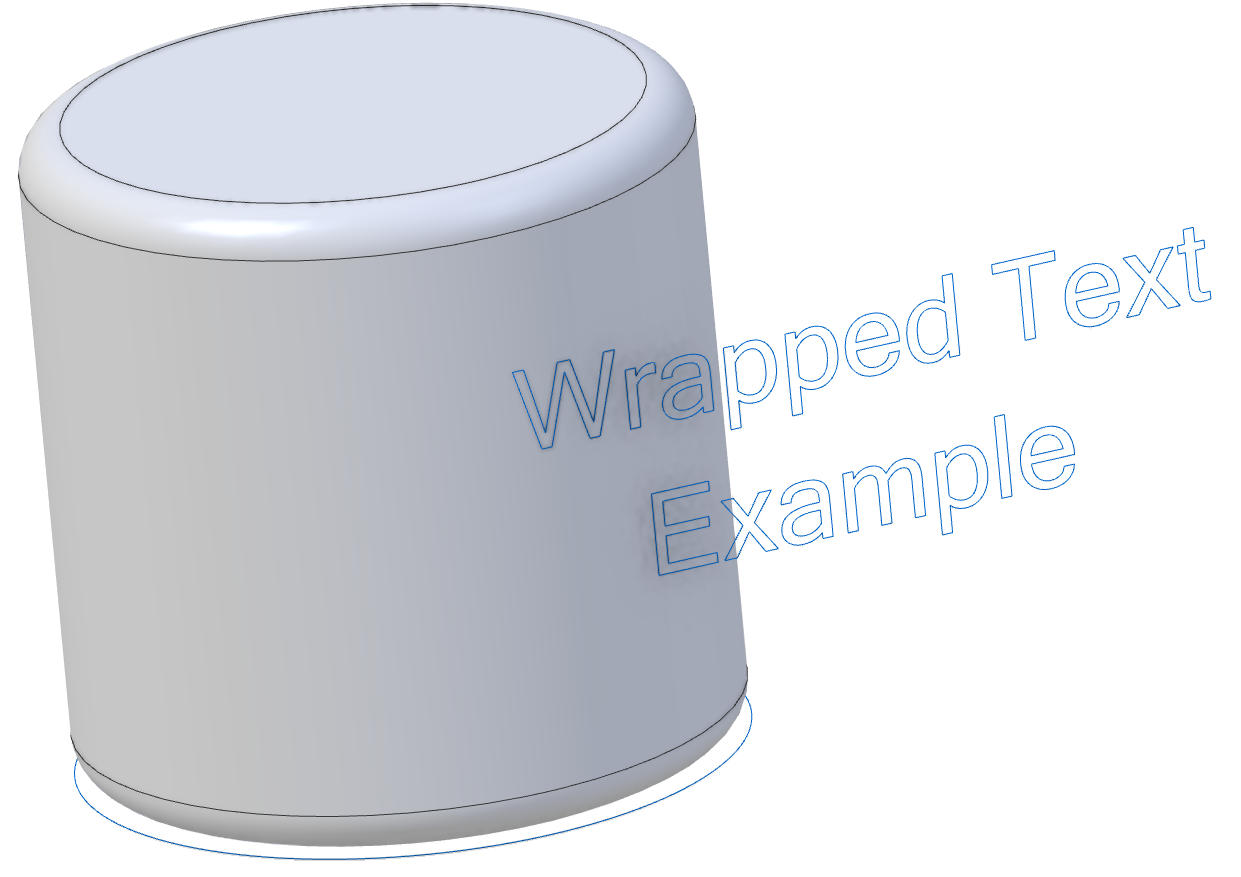

W obszarze roboczym „Część” (Part), zawierającym bryłę, utwórz „Szkicowanie 2D” (2D Sketch) na „Płaszczyzna” (Plane).

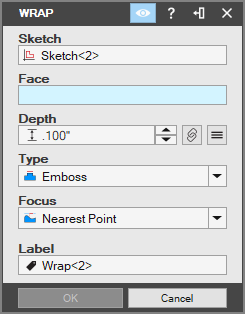

Następnie wybierz narzędzie „Owijanie” w grupie „Narzędzia Części” (Part Tools) na karcie „Modelowanie Części” (Model) na „wstążka” (Ribbon). Jeśli przechodzisz bezpośrednio z aktywnego trybu szkicu, po otwarciu okna narzędzia „Owijanie” szkic zostanie domyślnie wskazany w polu „Szkic” (Sketch). Aby wybrać inny szkic, kliknij pole „Szkic” i wybierz żądany szkic w obszarze roboczym lub w „Drzewo projektu” (Design Explorer).

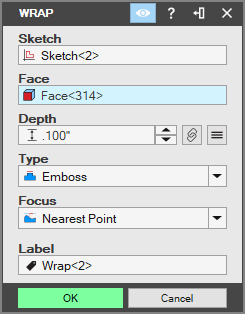

Następnie kliknij pole „Lico” (Face) w oknie „Owijanie” i wybierz żądaną ścianę modelu w obszarze roboczym.

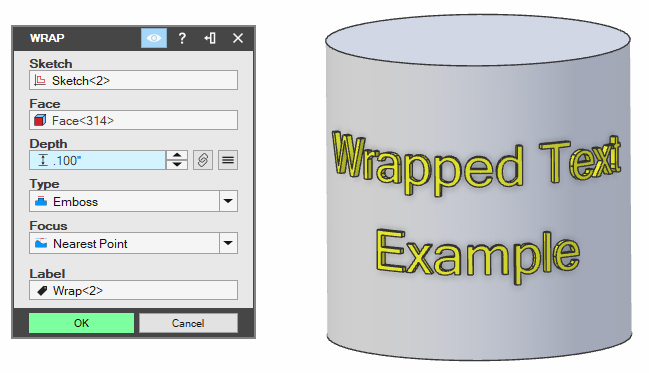

Ponieważ domyślnie wybrano typ „Wyciągnij” (Emboss), zostanie wyświetlony podgląd wyciągnięcia operacji „Owijanie”.

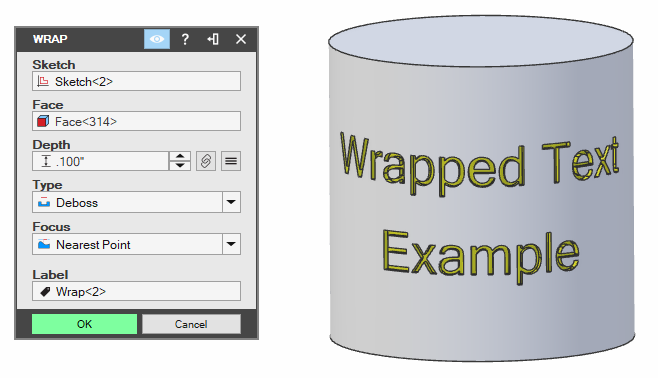

Jeśli zamiast wyciągnięcia chcesz wykonać wycięcie, kliknij opcję typu „Wyciągnij”, a zostanie wyświetlony podgląd wyciągnięcia operacji „Owijanie”.

W polu „Głębokość” (Depth) wprowadź żądaną głębokość operacji.
W polu „Odniesienie” (Focus) wybierz opcję „Najbliższy punkt” (Nearest Point), „Środek szkicu” (Sketch Center) albo „Płaszczyzna szkicu” (Sketch Plane), a następnie kliknij przycisk „OK”, aby utworzyć operację.
Najbliższy punkt: używane są najbliższe sobie punkty szkicu i ściany docelowej.
Płaszczyzna szkicu: używany jest najbliższy punkt między (nieskończoną) płaszczyzną szkicu a ścianą docelową.
Środek szkicu: używany jest punkt na ścianie docelowej położony najbliżej środka obwiedni szkicu.

Działanie typu odniesienia różni się znacznie w zależności od kształtu szkicu i ściany docelowej. W przypadku niektórych geometrii wszystkie trzy typy odniesienia dadzą identyczne punkty. W innych przypadkach każdy typ odniesienia spowoduje inne przesunięcie. Więcej informacji o typach odniesienia i sposobie przenoszenia szkicu na model przez operację „Owijanie” zawiera temat Struktura operacji „Owijanie” (The Framework of Wrap).

Aby porównać wyniki działania narzędzia „Owijanie” z narzędziem „Rzutowanie” (Project), zobacz Owijanie a rzutowanie (Wrap vs. Project).
