Wyłączanie przekroju części w widoku przekroju

Un-Sectioning Parts in a Section View

Po utworzeniu widoku przekroju w złożeniu można według potrzeb wyłączyć przekrój wybranych części, aby dostosować sposób wyświetlania złożenia w widoku przekroju.

Jak wyłączyć przekrój części w widoku przekroju

Utwórz z złożenia widok przekroju typu „Precyzyjny” (Standard), „Łamany” (Aligned), „Kład” (Removed) lub „Wyrwanie” (Broken Out Section View).

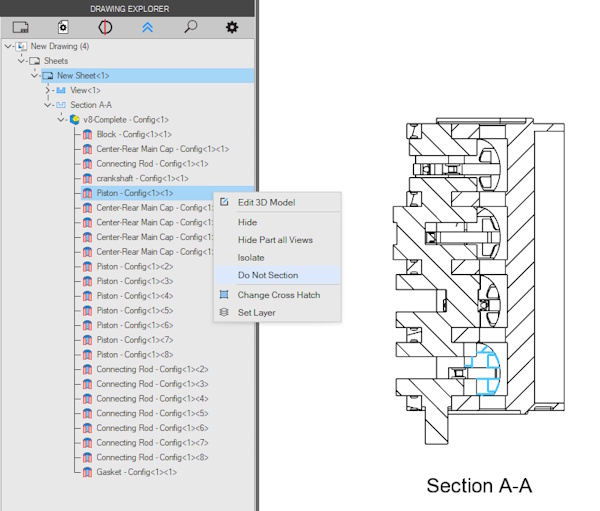

Kliknij prawym przyciskiem myszy część w „Drzewie projektu” (Design Explorer), której przekrój ma zostać wyłączony, i wybierz opcję „Nie tnij części” (Do Not Section).

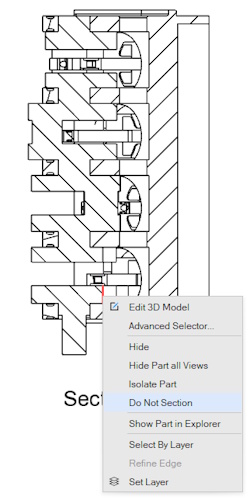

Ewentualnie kliknij prawym przyciskiem myszy bezpośrednio krawędź części i wybierz opcję „Nie tnij części”.

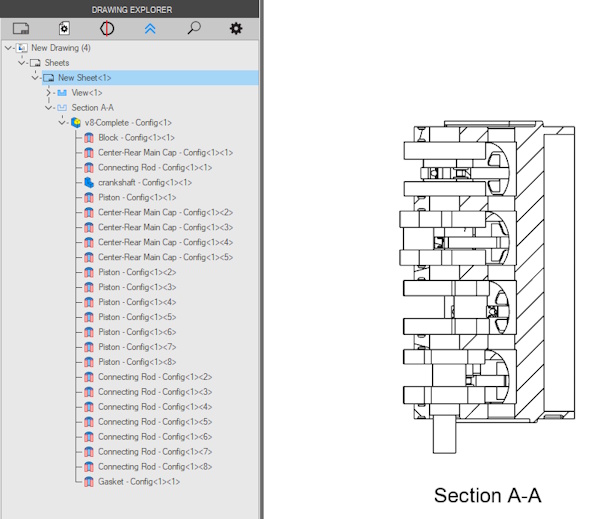

Przekrój części zostanie wyłączony.

Jeśli widok zawiera wiele widoków „Wyrwanie”, cała część będzie we wszystkich widokach albo przecięta, albo nieprzecięta. Ta sama część nie może być przecięta w jednym widoku, a w innym nie.
