Wymiarowanie za pomocą podpowiedzi DOF

Dimensioning with DOF Callouts

Wymiary można nadawać niezdefiniowanym standardowym elementom szkicu za pomocą narzędzia „Podpowiedzi DOF” (DOF Callouts).

Jak używać podpowiedzi DOF do wymiarowania elementów szkicu

Przejdź do trybu „Szkic” (Sketch) w szkicu zawierającym standardowe elementy.
Kliknij narzędzie „Włącza podpowiedzi DOF” (Toggle DOF Callouts) w grupie „Opcje szkicu” (Sketch Options) na karcie „Szkicowanie 2D” (2D Sketching) lub użyj skrótu klawiszowego Ctrl+Shift+U.

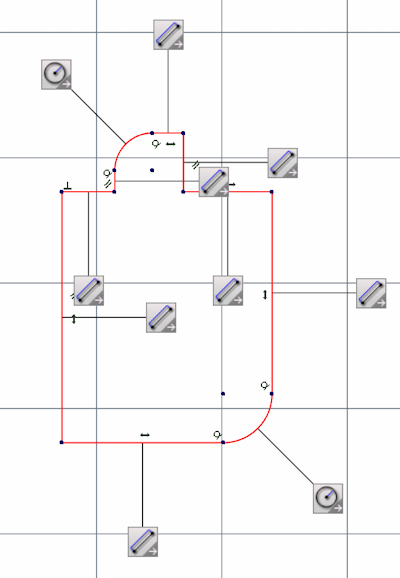

Do niezdefiniowanych elementów szkicu zostaną dołączone podpowiedzi nazywane polami Omni (Omni boxes).

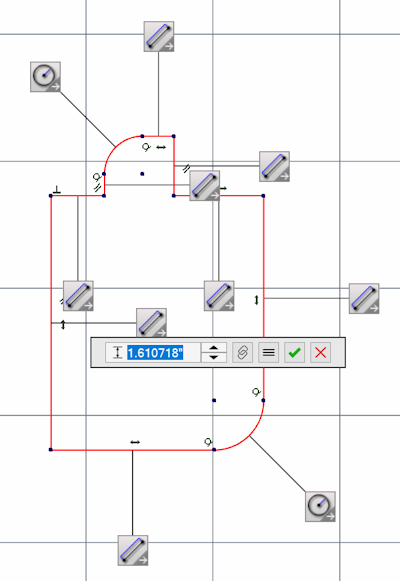

Kliknij pole Omni (Omni Box), aby aktywować standardowe pole sterowania wymiarem.

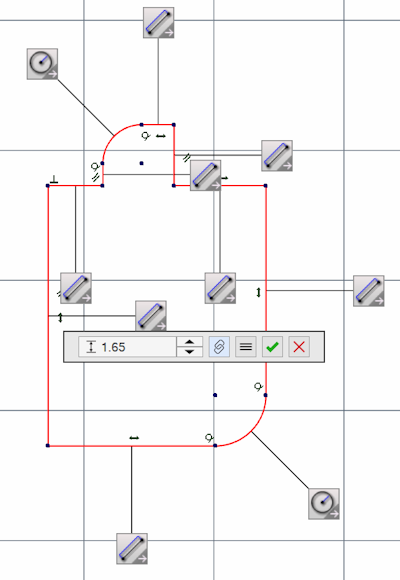

Wprowadź wartość wymiaru i kliknij ikonę zielonego znacznika wyboru lub naciśnij klawisz Enter.

Zmień pozostałe wymagane wymiary. Wyłączenie podpowiedzi stopni swobody spowoduje zniknięcie wszystkich podpowiedzi, które nie zostały przekształcone w wymiary. Wszystkie podpowiedzi przekształcone w wymiary pozostaną widoczne.

Narzędzie „Podpowiedzi DOF” jest szczególnie przydatne w połączeniu z narzędziem wizualizacji „Kolory DOF” (DOF Colors). Gdy narzędzia te są używane razem, można łatwo rozpoznać i wyeliminować pozostałe stopnie swobody.
