Tworzenie symbolu dowolnej formatki

Creating a Custom Template Symbol

Jak utworzyć symbol dowolnej formatki

Otwórz nowy obszar roboczy rysunku.

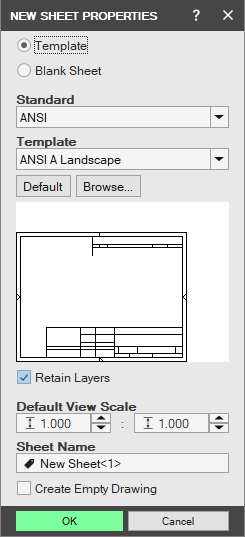

Zostanie wyświetlone okno dialogowe „Właściwości nowego arkusza” (New Sheet Properties). Wybierz opcję „Pusty Arkusz” (Blank Sheet) i wybierz rozmiar arkusza.

Włącz opcję „Utwórz pusty rysunek” (Create Empty Drawing).
Kliknij przycisk „OK”.
Zostanie utworzony pusty obszar roboczy rysunku. Kliknij przycisk „Uaktywnij szkic 2D” (Activate 2D Sketch).
Za pomocą „Narzędzi szkicu” (Sketch Tools) narysuj tabliczkę rysunkową.
Utwórz etykiety tekstowe dla informacji stałych oraz pola pobierające od użytkowników dane zmienne, wybierając opcję „Nazwa” (Label) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie” (Sketching).

Podczas umieszczania etykiet w formatce pamiętaj, że ich początek znajduje się w punkcie kliknięcia kursorem myszy.

Wybierz narzędzie „Tworzy symbol użytkownika” (Create Custom Symbol) w sekcji „Narzędzia szkicu” na karcie „Szkicowanie”.

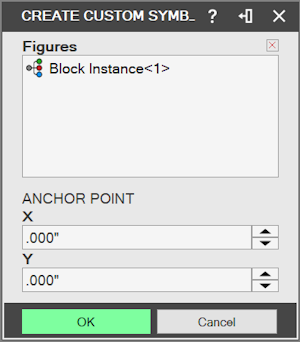

Zostanie wyświetlone okno dialogowe „Tworzy symbol użytkownika”. Przeciągnij prostokątny obszar zaznaczenia wokół utworzonej tabliczki rysunkowej. Elementy zostaną wyświetlone w polu „Profile” (Figures).

W razie potrzeby ustaw wartości „Punktu utwierdzenia” (Anchor Point), aby określić położenie, w którym lewy dolny narożnik formatki pojawi się w nowym obszarze roboczym rysunku.
Kliknij przycisk „OK”. Zostanie wyświetlone okno dialogowe „Zapisz jako” (Save As).
Wybierz lokalizację i ustaw „Nazwę pliku” (File name:), a następnie kliknij przycisk „Zapisz” (Save).

Po użyciu formatki wszystkie elementy zostaną umieszczone na warstwie z ciągłym rodzajem linii. Kliknij element prawym przyciskiem myszy i wybierz opcję „Rozstrzel blok” (Explode Symbol), aby rozstrzelić formatkę i przywrócić wszystkim elementom ich pierwotne warstwy. W większości przypadków nie będzie to konieczne, ale może ułatwić rozpoznanie różnych stylów linii elementów w formatce.

Oryginał: Creating a Custom Template Symbol
