Wyświetlanie właściwości za pomocą narzędzia Narzędzia pomiaru

View Properties with the Measure Tool

Narzędzie „Narzędzia pomiaru” umożliwia wyświetlanie właściwości części i złożeń. Można wyświetlać właściwości:

• ścian

• części

• podzłożeń

• całych złożeń

Jak wyświetlić właściwości

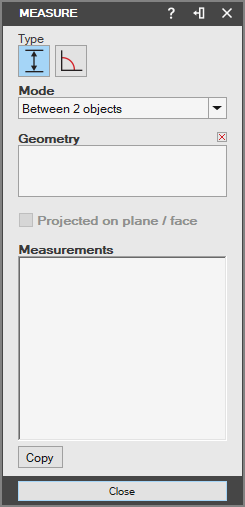

• Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru”.

• Zaznacz ścianę, krawędź lub wierzchołek albo parę bądź grupę tych elementów, aby wykonać pomiar.

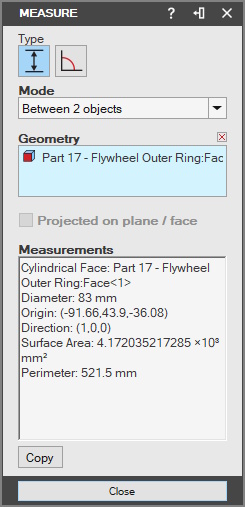

• Nazwa zaznaczonego elementu geometrii pojawi się w obszarze „Wybierz Geometrię” (Select Geometry), a jego właściwości zostaną wyświetlone w obszarze „Pomiary” (Measurements).

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe narzędzia „Narzędzia pomiaru”.

---

Oryginał: View Properties with the Measure Tool
