Ukrywanie lub pokazywanie geometrii odniesienia
Hiding or Showing Reference Geometry
Geometrię odniesienia, taką jak osie, płaszczyzny, punkty, powierzchnie, układy współrzędnych oraz wskaźnik orientacji widoku 3D, można pokazać lub ukryć jednocześnie. Można również wybrać poszczególne typy geometrii, które mają zostać pokazane lub ukryte.
Jak wybiórczo pokazywać lub ukrywać poszczególne geometrie odniesienia
Dział zatytułowany „Jak wybiórczo pokazywać lub ukrywać poszczególne geometrie odniesienia”Można jednocześnie zaznaczyć elementy ukryte i widoczne, a następnie je ukryć. W takim przypadku całe zaznaczenie zostanie uznane za ukryte, a użycie polecenia ukrywania spowoduje wyświetlenie wszystkich zaznaczonych elementów.
- Metoda A: Zaznacz oś, płaszczyznę, punkt lub powierzchnię w „Drzewo projektu” (Design Explorer), kliknij prawym przyciskiem myszy i wybierz opcję „Ukryj” (Hide). Możesz również użyć skrótu klawiszowego Ctrl + H.
Aby zaznaczyć i ukryć wiele geometrii odniesienia różnego typu, przytrzymaj klawisz Ctrl podczas zaznaczania geometrii.
- Metoda B: Zaznacz oś, płaszczyznę, punkt lub powierzchnię w obszarze roboczym, kliknij prawym przyciskiem myszy i wybierz opcję „Ukryj”. Możesz również użyć skrótu klawiszowego Ctrl + H.
Jak pokazywać lub ukrywać wszystkie typy geometrii odniesienia

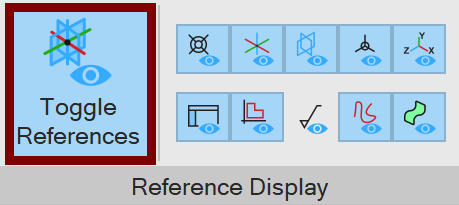

Dział zatytułowany „Jak pokazywać lub ukrywać wszystkie typy geometrii odniesienia”- Metoda A: Przełącz widoczność wszystkich typów geometrii odniesienia za pomocą polecenia „Pokaż Odniesienia” (Toggle References) z grupy „Opcje przeglądania” (Reference Display) na karcie „Widok” (View). Możesz również użyć skrótu klawiszowego Ctrl + Shift + P.

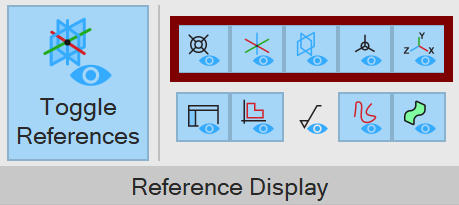

- Metoda B: Przełącz widoczność poszczególnych typów geometrii odniesienia w grupie „Opcje przeglądania” na karcie „Widok”.
Oryginał: Hiding or Showing Reference Geometry
