Pomiar od krawędzi otworu do krawędzi otworu

Measure a Hole Edge to a Hole Edge

Za pomocą narzędzia „Narzędzia pomiaru” (Measure) można zmierzyć odległość od krawędzi jednego otworu do krawędzi drugiego otworu.

Jak zmierzyć odległość od krawędzi otworu do krawędzi otworu

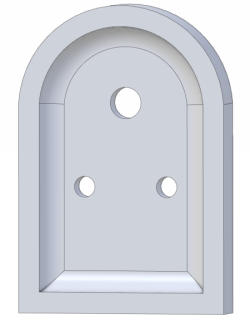

UWAGA: Należy użyć „Obszaru roboczego” (Workspace) „Część” (Part), „Złożenie” (Assembly) lub „Rysunek 2D” (Drawing). W tym przykładzie zostanie użyty model trójwymiarowy.

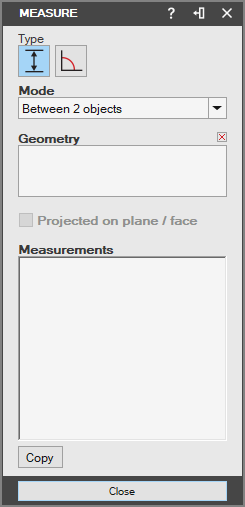

Wybierz narzędzie „Narzędzia pomiaru” w sekcji „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzia pomiaru”.

Wybierz „Liniowy” (Linear) w polu „Typ” (Type) oraz „Pomiędzy 2 obiektami” (Between 2 Objects) w polu „Tryb” (Mode).

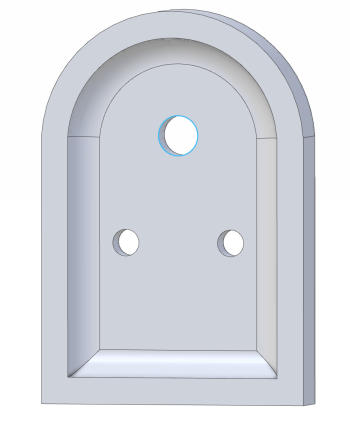

Zaznacz krawędź pierwszego otworu.

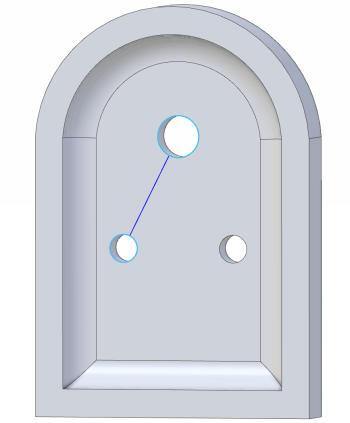

Zaznacz krawędź drugiego otworu. Zostanie wyświetlona niebieska linia przedstawiająca odległość między nimi.

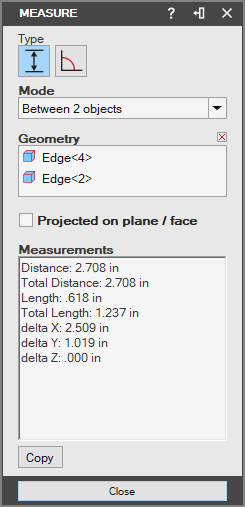

Wynik pomiaru zostanie wyświetlony w polu „Pomiary” (Measurements).
