Wstawianie symboli

Insert Symbols

Jak wstawić symbol

• Przejdź do „Trybu szkicu” (Sketch Mode) w „Obszarze roboczym rysunku 2D” (Drawing Workspace).

• Wybierz polecenie „Wstaw symbol użytkownika” (Insert Custom Symbol) z grupy „Narzędzia szkicu” (Sketch Tools) na karcie „Szkicowanie” (Sketching).

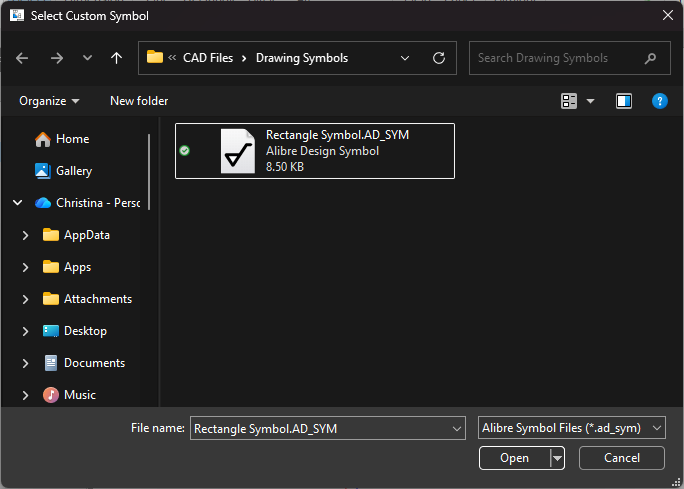

• Zostanie wyświetlone okno dialogowe „Zaznacz typowy symbol” (Select Custom Symbol). Zaznacz utworzony symbol użytkownika, a następnie kliknij przycisk „Otwórz” (Open).|

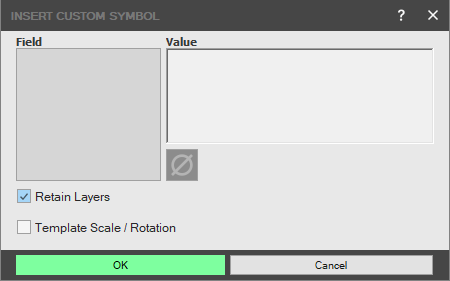

• Zostanie wyświetlone okno dialogowe „Wstaw symbol użytkownika”. Jeśli symbol zawiera „Nazwę” (Label), pola „Pole” (Field) i „Wartość” (Value) zostaną uaktywnione.

• Możesz włączyć opcję „Zachowaj warstwy” (Retain Layers), aby zachować informacje na różnych warstwach.

• Zaznacz pole wyboru „Skala/obrót formatki” (Template Scale/Rotation), aby w razie potrzeby ustawić wartości „Skala X” (X Scale) i „Skala Y” (Y Scale), a także „Kąt obrotu” (Rotation Angle).

• Podgląd symbolu zostanie dołączony do kursora myszy. Kliknij, aby umieścić symbol.

• Kliknij przycisk „OK”.

---
