Optymalizacja obszaru roboczego rysunku

Optimize the Drawing Workspace

„Obszar roboczy rysunku” (Drawing Workspace) można zoptymalizować, określając liczbę segmentów, na które podczas rzutowania będą dzielone nieliniowe krawędzie. Krótsze krawędzie będą dzielone na mniejszą liczbę segmentów. Optymalizacja ta dotyczy wszystkich widoków na rysunku i ma zastosowanie wyłącznie do rzutowanych krawędzi, a nie do szkiców utworzonych bezpośrednio na rysunku.

Jak zoptymalizować wyświetlanie rysunku

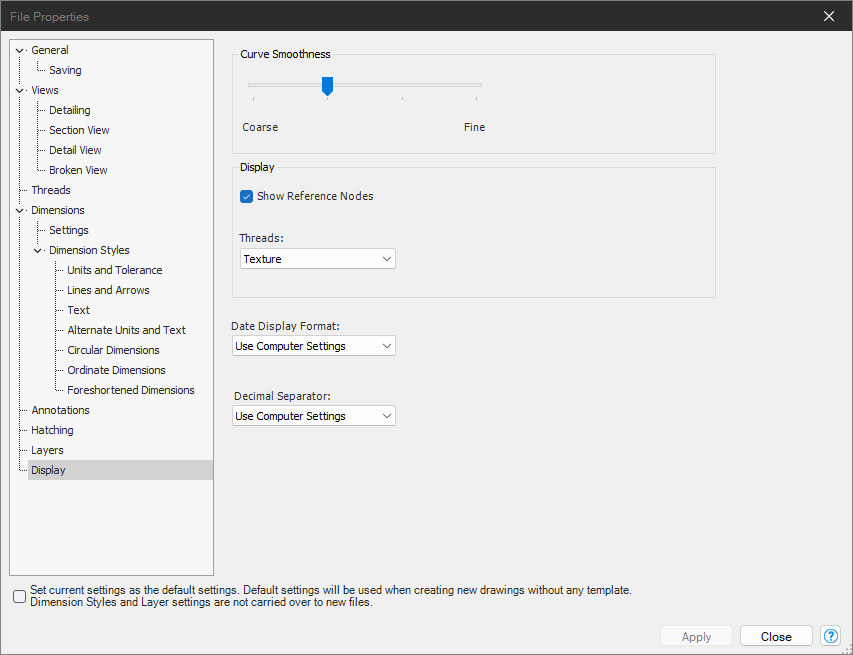

Kliknij kartę „Plik” (File Tab), a następnie przejdź do „Właściwości rysunku” (Drawing Properties). Zostanie wyświetlone okno dialogowe „Właściwości pliku” (File Properties).
Wybierz opcje „Wyświetl” (Display). Dostosuj opcję „Gładkość krzywych” (Curve Smoothness), aby określić sposób wyświetlania linii nieliniowych. W zależności od ustawionego poziomu krawędzie mogą wyglądać bardziej zgrubnie ze względu na mniejszą liczbę segmentów używanych do wyświetlania krawędzi.

Kliknij przycisk „Zatwierdź” (Apply), aby zastosować zmiany.
W razie potrzeby wprowadź kolejne zmiany lub kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Właściwości pliku”.

Jak zwiększyć jakość poszczególnych krawędzi

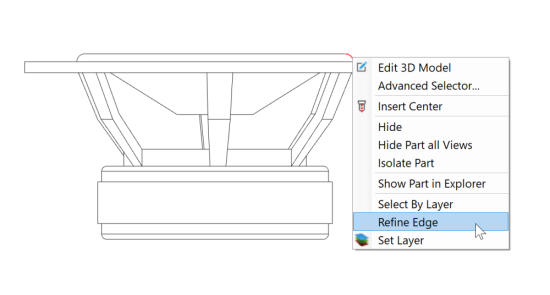

Kliknij krawędź prawym przyciskiem myszy i wybierz opcję „Wyższa jakość” (Refine Edge) z podręcznego okna dialogowego.

Ta opcja będzie wyłączona, jeśli jakość krawędzi została już zwiększona, krawędź jest liniowa, wybrano opcję „Najbardziej zgrubna” (Most Coarse) lub aktywny jest „Widok roboczy” (Draft View).

Oryginał: Optimize the Drawing Workspace
