Wstawianie linii środkowych i osi symetrii otworu

Inserting Centerlines and Centermarks

Jak włączyć wyświetlanie osi symetrii otworu i linii środkowych podczas tworzenia widoku

• Rozpocznij proces tworzenia widoku precyzyjnego w oknie dialogowym „Tworzenie widoku precyzyjnego” (Standard View Creation). Okno to zostanie wyświetlone automatycznie podczas tworzenia nowego rysunku. Możesz również wybrać opcję „Widok przekroju” (Standard Section View) w grupie „Wstaw widoki” (Insert Views) na karcie „Arkusze i Widoki” (Sheets and Views).

• W grupie „Środek” (Centers) włącz opcje „Osie symetrii otworu” (Centermarks) i „Linie środkowe” (Centerlines).

• Kliknij przycisk „OK”.

Jak wstawić oś symetrii otworu lub linię środkową

• Upewnij się, że „Tryb szkicu” (Sketch Mode) nie jest włączony.

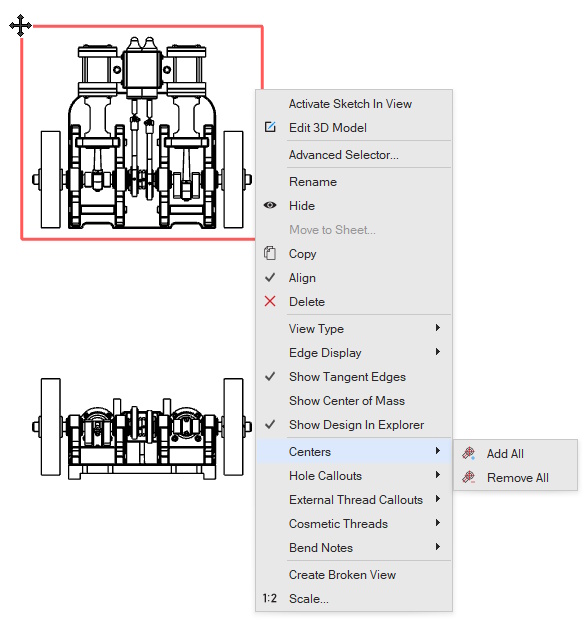

• Kliknij widok prawym przyciskiem myszy, wybierz opcję „Środek”, a następnie wybierz „Wstaw środek” (Add All). Jeśli istnieje kołowy szyk niewyciągniętych otworów, zostaną dodane informacje o średnicy okręgu podziałowego (PCD).

UWAGA: Po wstawieniu osi symetrii otworu lub linii środkowych można ich używać do tworzenia wymiarów.

---
