Tworzenie i usuwanie elementów konstrukcyjnych

Create and Delete Reference Figures

Wszystkie elementy konstrukcyjne:

Elementy konstrukcyjne typu okrąg i linia:

Jak utworzyć elementy konstrukcyjne

• Wybierz narzędzie „Konstrukcja” (Reference) z grupy „Elementy konstrukcyjne” (Reference) na karcie „Szkicowanie 2D” (2D Sketching).

Elementy konstrukcyjne można również utworzyć, klikając prawym przyciskiem myszy istniejący profil szkicu i wybierając opcję „Konwertuj na elementy konstrukcyjne” (Convert to Reference Figures).

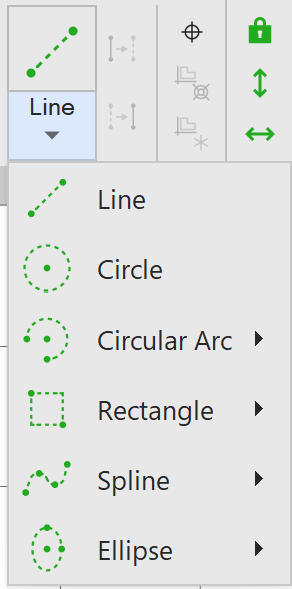

• Wybierz narzędzie z menu rozwijanego.

• Naszkicuj elementy konstrukcyjne tymi samymi metodami, których używa się do szkicowania zwykłych profili. Profile są wyświetlane liniami kropkowanymi, co wskazuje, że są elementami konstrukcyjnymi.

Jeśli w obszarze roboczym rysunku potrzebny jest profil do celów konstrukcyjnych, najpierw dodaj „Warstwę konstrukcyjną” (Reference Layer), a następnie naszkicuj wymagane elementy konstrukcyjne. Warstwę konstrukcyjną można ukryć, aby ukryć elementy konstrukcyjne.

Jak usunąć elementy konstrukcyjne

• Kliknij prawym przyciskiem myszy element konstrukcyjny i wybierz polecenie „Usuń” (Delete).

• Możesz również zaznaczyć element konstrukcyjny i nacisnąć klawisz Delete na klawiaturze.

---

Oryginał: Create and Delete Reference Figures
