Tworzenie operacji Wyciągnięte zagięcie (Lofted Flange) typu Prostokąt-prostokąt
Create Rectangle-Rectangle Lofted Flanges
Operacja „Wyciągnięte zagięcie” służy do tworzenia części cylindrycznych, stożkowych, ostrosłupowych i przejściowych, które można rozwinąć do postaci płaskiej. Dostępne są trzy typy wyciągniętych zagięć: „Prostokąt-prostokąt”, „Prostokąt-okrąg” (Rectangle-Circle) oraz „Okrąg-okrąg” (Circle-Circle). Wyciągnięte zagięcia są operacjami „podstawowymi”, podobnie jak „Wypusty” (Tabs) i „Bazowe ścianki konturowe” (Contour Base Flanges). Dlatego w celu zachowania możliwości rozwijania w obszarze roboczym części blaszanej dozwolone jest tylko jedno wystąpienie każdego typu operacji.
Jak utworzyć operację „Wyciągnięte zagięcie” typu „Prostokąt-prostokąt”
Dział zatytułowany „Jak utworzyć operację „Wyciągnięte zagięcie” typu „Prostokąt-prostokąt””-
Otwórz nowy obszar roboczy „Część Blacha” (Sheet Metal).
-

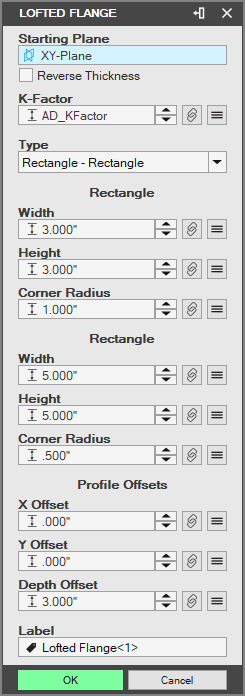

Wybierz narzędzie „Wyciągnięte zagięcie” w grupie „Operacje podstawowe” (Base Features) na karcie „Część Blacha”. Zostanie wyświetlone okno dialogowe „Wyciągnięte zagięcie”. Domyślnie będzie wybrany typ „Prostokąt-prostokąt”, a w oknie dialogowym zostaną wyświetlone jego ustawienia.

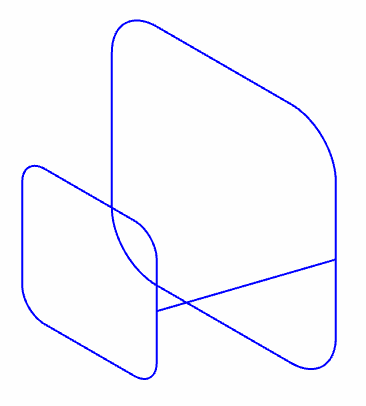

- W obszarze roboczym zostanie wyświetlony podgląd wyciągniętego zagięcia. Wskaż „Płaszczyzna podstawowa” (Primary Plane), która jest domyślnie ustawiona na „Płaszczyzna XY” (XY-Plane).
-
Wskaż stronę blachy, po której zostanie zastosowana grubość. Użycie opcji „Odwrotnie” (Reverse) spowoduje zastosowanie grubości po wewnętrznej stronie wyciągniętego zagięcia, dzięki czemu wymiary będą określały zewnętrzne granice kształtu.
-
W razie potrzeby nadpisz domyślną wartość „Współczynnik osi obojętnej gięcia - K” (K-Factor).
-
Wprowadź wartości w polach „Wymiarowanie” (Dimension) wyciągniętego zagięcia.
Promień zaokrąglonych narożników prostokątnych kształtów musi być mniejszy niż połowa długości najkrótszego boku prostokąta. Jeśli na przykład najkrótszy bok ma długość pięciu cali, maksymalny promień zaokrąglenia nie powinien przekraczać 2.4999 cala.

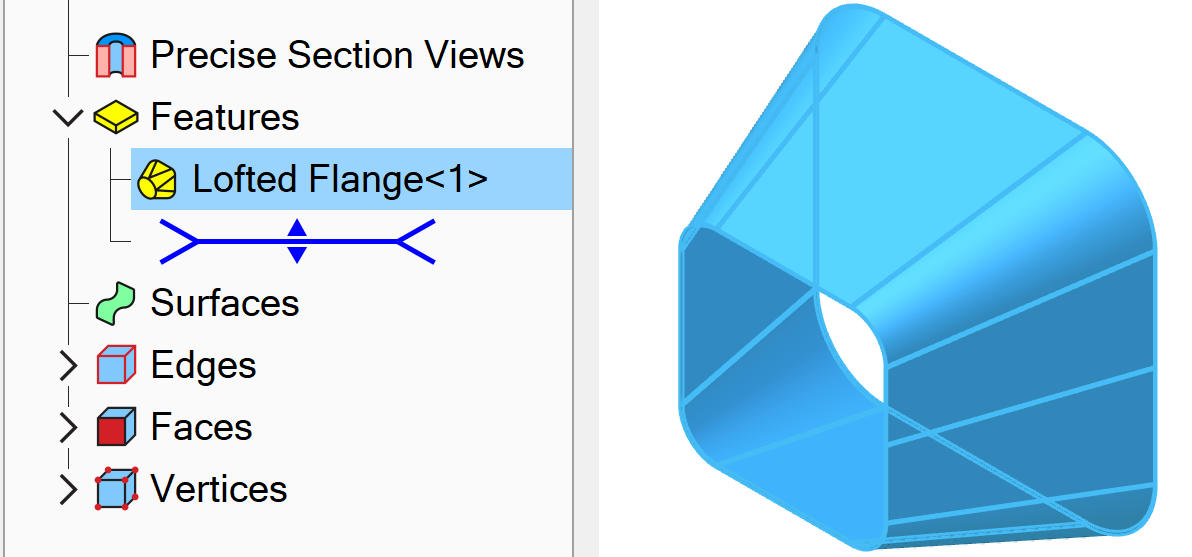

- Kliknij przycisk „OK” (OK). Wyciągnięte zagięcie zostanie utworzone w obszarze roboczym i wyświetlone w „Drzewo projektu” (Design Explorer).
