Przenoszenie komponentu o dokładną odległość

Move a component a precise distance

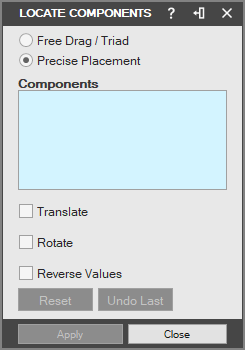

Wybierz narzędzie „Umiejscowienie komponentu” (Component Placement) w grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlone okno dialogowe „Umiejscowienie komponentów” (Locate Components).

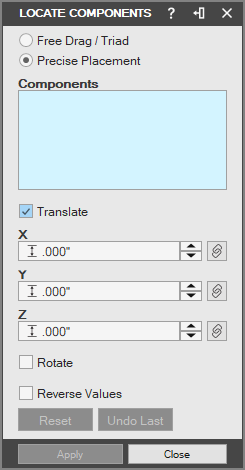

Wybierz opcję „Precyzyjne przemieszczenie” (Precise Placement). Okno dialogowe zostanie rozwinięte, aby wyświetlić opcje związane z „Precyzyjne przemieszczenie”.

Zaznacz komponenty, które chcesz przenieść. Ich nazwy zostaną wyświetlone w polu „Komponenty” (Components).

Przytrzymaj klawisz Shift na klawiaturze, aby zaznaczyć wiele komponentów.

Wprowadź wartość odległości przesunięcia w osi X, aby przenieść część wzdłuż osi X.
Wprowadź wartość przesunięcia w osi Y, aby przenieść część wzdłuż osi Y.
Wprowadź wartość przesunięcia w osi Z, aby przenieść część wzdłuż osi Z.
Kliknij „Odwróć wartości” (Reverse Values), aby zmienić znaki wprowadzonych wartości z dodatnich na ujemne i odwrotnie.
Kliknij przycisk „Zatwierdź” (Apply).
Możesz teraz użyć opcji „Resetuj” (Reset) i „Cofnij ostatnie” (Undo Last) albo kliknąć przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Umiejscowienie komponentów”.
