Wstawianie punktu w przecięciu płaszczyzny i osi lub krawędzi
Inserting a Point at the Intersection of a Plane and an Axis or Edge
Punkt można wstawić w przecięciu płaszczyzny lub lica płaskiego z osią lub krawędzią.
Jak wstawić punkt w przecięciu płaszczyzny i osi lub krawędzi

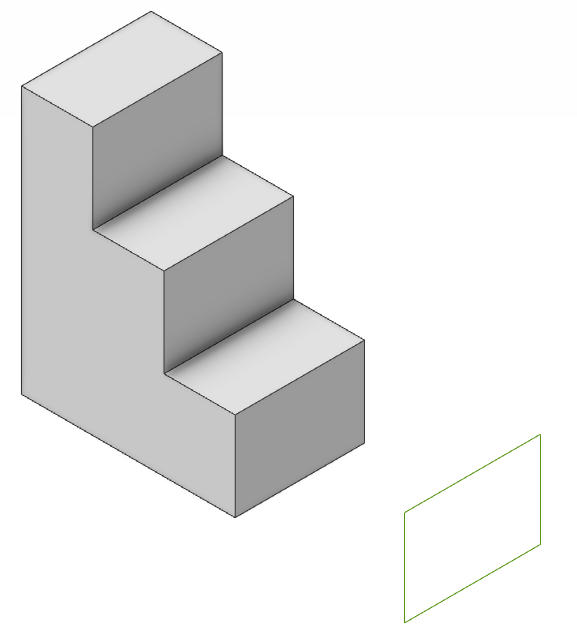

Dział zatytułowany „Jak wstawić punkt w przecięciu płaszczyzny i osi lub krawędzi”Aby wykonać te instrukcje, musi istnieć model 3D z co najmniej osią lub krawędzią oraz płaszczyzną lub licem płaskim. W tym przykładzie użyto modelu trójwymiarowego.

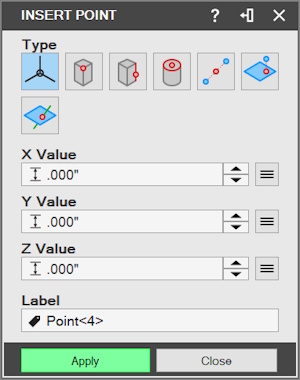

- Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).
- Zaznacz istniejącą krawędź na modelu. Zostanie pokazany węzeł podglądu.

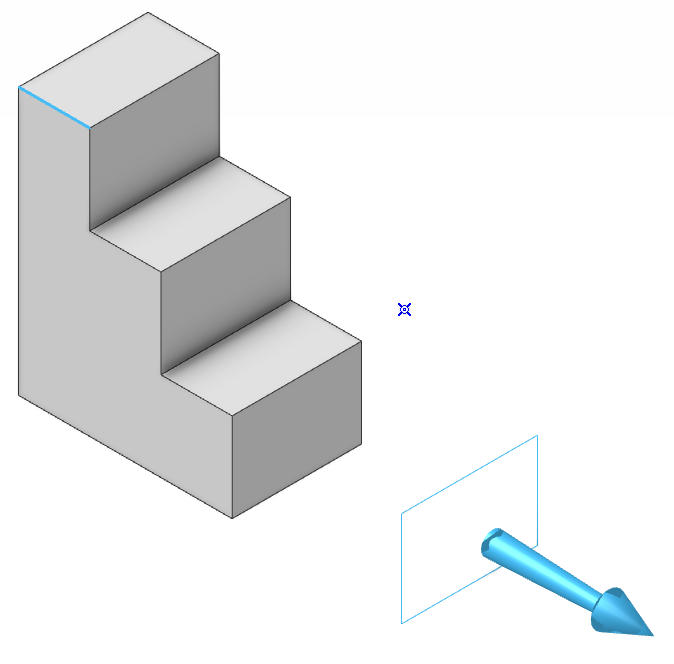

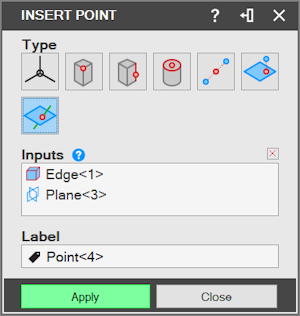

- Zaznacz płaszczyznę lub lico płaskie. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie, a węzeł podglądu przesunie się do punktu przecięcia krawędzi i płaszczyzny.
- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.
- Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.
Oryginał: Inserting a Point at the Intersection of a Plane and an Axis or Edge
