Tworzenie zaokrągleń naroży
Create Corner Rounds
Operacja „Zaokrąglenie naroża” (Corner Round) usuwa materiał z krawędzi lub ściany, tworząc zaokrąglony narożnik. Za pomocą jednego wywołania polecenia można zaokrąglić więcej niż jeden narożnik. Zaznaczenie ściany spowoduje zaokrąglenie wszystkich jej narożników.
Jak utworzyć zaokrąglenie naroża
Dział zatytułowany „Jak utworzyć zaokrąglenie naroża”Aby utworzyć zaokrąglenie naroża, część blaszana musi już istnieć. W tym przykładzie zostanie użyta operacja „Wypust” (Tab).

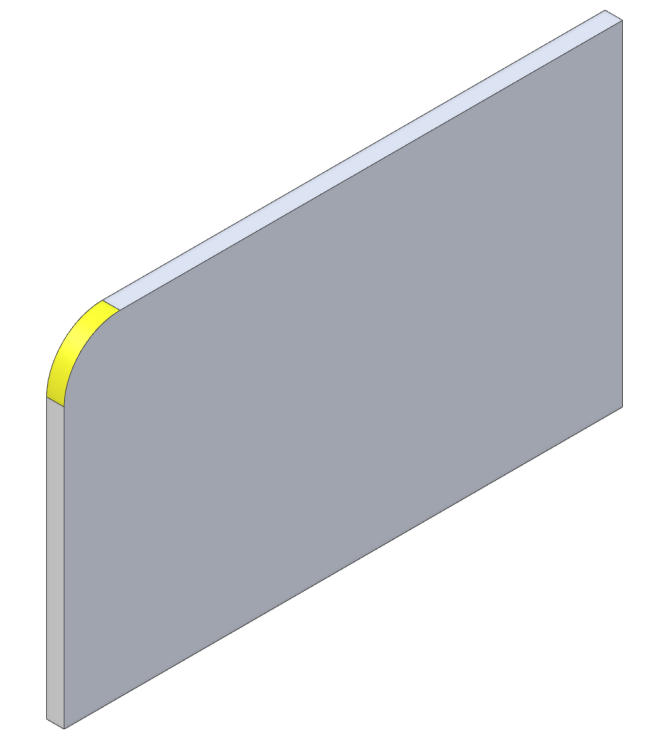

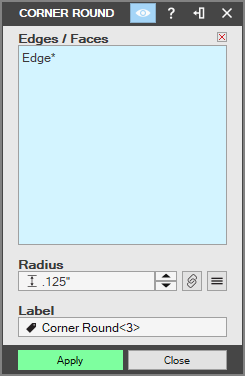

- Wybierz narzędzie „Zaokrąglenie naroża” w grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno „Zaokrąglenie naroża” (Corner Round). Zaznacz krawędź lub ścianę do zaokrąglenia. Podgląd zaokrąglenia pojawi się w obszarze roboczym.

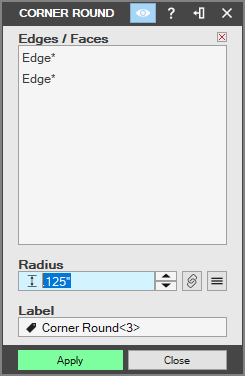

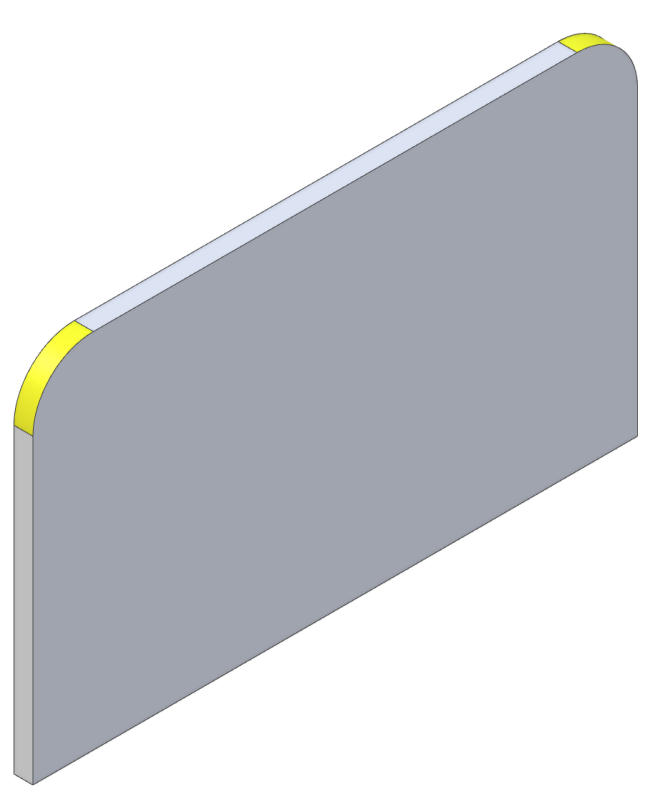

- W razie potrzeby zaznacz kolejne krawędzie lub ściany. Za pomocą jednego wywołania polecenia można zaznaczyć wiele krawędzi i ścian.
-
Ustaw wartość w polu „Promień” (Radius).
-
Wprowadź nazwę zaokrąglenia naroża w polu „Nazwa” (Label). Nazwa ta będzie wyświetlana w „Drzewie projektu” (Design Explorer).
-

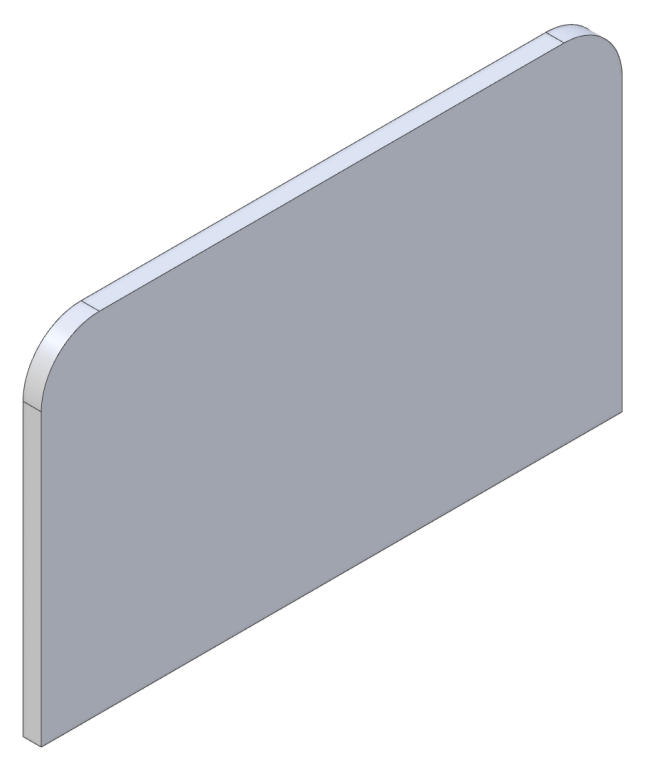

Kliknij przycisk „Zatwierdź” (Apply). Zaokrąglenia naroży zostaną utworzone w obszarze roboczym i wyświetlone w „Drzewie projektu”.
- Utwórz kolejne zaokrąglenia naroży zgodnie z powyższymi instrukcjami lub kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Zaokrąglenie naroża”.
Oryginał: Create Corner Rounds
