Relacje styczności
Tangent Constraints
„Relacja styczności” (Tangent Constraint) może być stosowana do elementów i linii.
Jak utworzyć relację styczności
Dział zatytułowany „Jak utworzyć relację styczności”-
Wybierz narzędzie „Relacja styczności” z grupy „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching). Możesz również nacisnąć klawisz Alt na klawiaturze i przejść na pasku narzędzi do „Szkic” (Sketch) > „Wiązanie” (Constraint) > „Styczność” (Tangent).
-
Wybierz elementy, które chcesz powiązać.
Jak utworzyć linię styczną
Dział zatytułowany „Jak utworzyć linię styczną”-
Wybierz narzędzie „Linia” (Line) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D”.
-

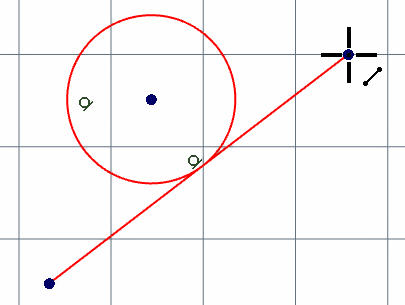

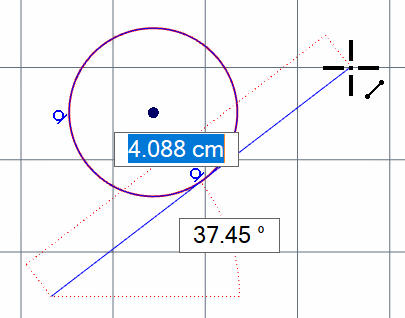

Kliknij miejsce w obszarze roboczym, aby określić punkt początkowy linii. Przesuń kursor myszy w inne miejsce w pobliżu istniejącego elementu, aż przy linii pojawi się symbol styczności.
- Kliknij ponownie, aby zakończyć tworzenie linii z relacją styczności.
Oryginał: Tangent Constraints
