Oznaczenie bazy

Datum

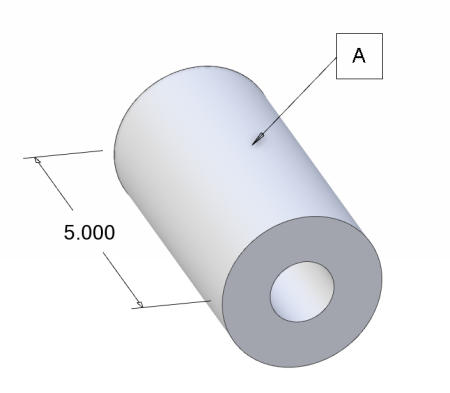

Oznaczenia baz można dołączać do ścian modeli, ale nie do wierzchołków ani krawędzi w przestrzeniach roboczych części i złożenia. Na rysunkach adnotacje można dołączać do dowolnego widoku lub arkusza, a także do dowolnej rzutowanej krawędzi modelu.

Jak wstawiać oznaczenia punktów bazy pomiarowej

Wybierz opcję „Oznaczenie bazy” w grupie „Adnotacje” (Annotations) na karcie „Zarządzanie rysunkiem” (Drawing Management).
Zostanie wyświetlone okno dialogowe „Oznaczenie punktu bazy pomiarowej” (Datum Annotation).

W polu „Nazwa” (Label) wybierz literę, od której ma się rozpoczynać seria oznaczeń baz.
Zaznacz pole wyboru „Linia odniesienia” (Leader Line), aby włączyć linię odniesienia.
Jeśli opcja „Linia odniesienia” została włączona, możesz użyć opcji „Strzałka” (Arrow), aby zmienić sposób wyświetlania linii odniesienia.
Jeśli opcja „Linia odniesienia” została włączona, możesz użyć opcji „Utwierdzenie” (Smart Anchor), aby zmienić sposób pozycjonowania linii odniesienia. Opcja ta automatycznie dostosuje położenie tekstu po zmianie położenia linii odniesienia. Włączenie opcji „Utwierdzenie” zastąpi każdy wybrany typ „Strzałka”.
Jeśli opcja „Utwierdzenie” jest wyłączona, położenie linii odniesienia można ustawić ręcznie za pomocą menu rozwijanego „Pozycja” (Position).
Pole wyboru „Odwróć stronę mocowania” (Flip Attachment Side) umożliwia zmianę kierunku punktu mocowania, zapewniając większą swobodę umieszczania.
Obok kursora myszy w przestrzeni roboczej rysunku zostanie wyświetlony podgląd oznaczenia bazy. Przenieś kursor myszy w żądane miejsce i kliknij, aby umieścić oznaczenie bazy.

Położenie tekstu można zmienić przed kliknięciem przycisku „Zatwierdź” (Apply), gdy tekst ma jasnoniebieski kolor. W tym celu kliknij lewym przyciskiem myszy linię odniesienia lub tekst, przenieś kursor myszy w żądane miejsce i kliknij, aby zmienić położenie wybranego elementu.

Kliknij przycisk „Zatwierdź”, aby zaakceptować położenie adnotacji. Okno dialogowe „Oznaczenie punktu bazy pomiarowej” pozostanie otwarte, jeśli chcesz utworzyć i umieścić kolejne adnotacje.

Jeśli oznaczenie punktu bazy pomiarowej zostanie wstawione do rysunku, gdy aktywny jest widok, notatka zostanie dołączona do tego widoku. Jeśli adnotacja zostanie wstawiona, gdy aktywny jest arkusz, zostanie ona dołączona do arkusza. Oznaczeń baz nie można wycinać ani wklejać.
